texas instruments

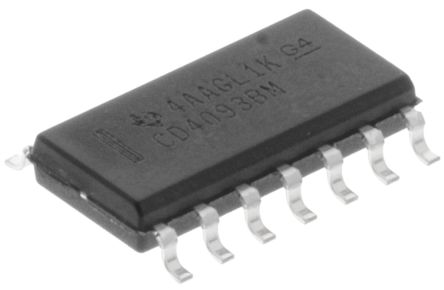

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14SOIC |
| 逻辑功能 | NAND |
| 输入类型 | Schmitt Trigger |
| 每个元件的选择输入数 | 0 |
| 最低工作电源电压 | 3 V |
| 最大工作电源电压 | 18 V |
| 最大传播延迟时间@最大CL | 380@5V|180@10V|130@15V ns |
| 工作温度 | -55 to 125 °C |
| 标准包装 | Tape & Reel |
| 加工技术 | CMOS |
| 安装 | Surface Mount |
| 逻辑系列 | CD4000 |
| Package Width | 4(Max) |
| PCB | 14 |
| 元素输出数 | 1 |
| 典型工作电源电压 | 3.3|5|9|12|15 |
| 欧盟RoHS指令 | Compliant |
| 最大静态电流 | 20 |
| 每个芯片的元件数 | 4 |
| 最低工作温度 | -55 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 125 |
| 元素输入 | 2-IN |
| Maximum High Level Output Current | -4.2(Min) |
| Package Length | 8.75(Max) |
| 最低工作电源电压 | 3 |
| 引脚数 | 14 |
| Package Height | 1.5(Max) |
| Maximum Low Level Output Current | 4.2(Min) |
| 封装 | Tape and Reel |
| 最大工作电源电压 | 18 |
| 铅形状 | Gull-wing |
| 输入数 | 2 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 3.4mA, 3.4mA |
| 逻辑类型 | NAND Gate |
| 供应商设备封装 | 14-SOIC |
| 电流 - 静态（最大） | 4µA |
| 电压 - 电源 | 3 V ~ 18 V |
| 最大传递延迟@ V ，最大CL | 130ns @ 15V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.9 V ~ 4 V |
| 电路数 | 4 |
| 逻辑电平 - 高 | 3.6 V ~ 10.8 V |
| 产品特点 | Schmitt Trigger |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 296-25956-1 |
| 安装风格 | SMD/SMT |
| 工厂包装数量 | 2500 |
| 产品 | NAND |
| 产品种类 | Logic Gates |
| 输出线路数量 | 1 |
| 输入行数 | 2 |
| 高电平输出电流 | - 4.2 mA |
| 系列 | CD4093B |
| 低电平输出电流 | 4.2 mA |
| 单位重量 | 0.004564 oz |
| 门数 | 4 |
| 传播延迟时间 | 380 ns |
| 最低工作温度 | - 55 C |
| 封装/外壳 | SOIC-14 |
| 电源电压 - 最大 | 18 V |
| 电源电压 - 最小 | 3 V |
| 最高工作温度 | + 125 C |
| RoHS | RoHS Compliant |
| 技术 | CMOS |
| 逻辑功能 | NAND |
| 工作温度范围 | -55C to 125C |
| 包装类型 | SOIC |
| 静态电流 | 20 uA |
| 元件数 | 4 |
| 工作温度分类 | Military |
| 输出数 | 1 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3/5/9/12/15 V |
| 工作电源电压（最小值） | 3 V |
| 工作电源电压（最大值） | 18 V |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | SOIC (D) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 2500 | LARGE T&R |
| Functional Diagram | |
| Technology Family | CD4000 |
| tpd @ Nom Voltage | |
| Bits | 4 |
| HiRel | |
| Package Group | PDIP SO SOIC TSSOP WAFERSALE |
| 输出类型 | CMOS |
| Reference Design | |
| VCC | 18 |
| 工作温度范围 | -55 to 125 |
| Datasheet | SCHS115D |
| F @ Nom Voltage | 8 |
| ICC @ Nom Voltage | 0.06 |
| Schmitt Trigger | Yes |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 1.5/-1.5 |
| TI Design | |
| 电压 | 10 |
| 功能 | 2-Input |
| Operating temperature | -55...+125 °C |
| 逻辑系列 | 4000 |
| 施密特触发器输入 | 是 |
| 逻辑功能 | NAND |
| 最大低电平输出电流 | 4.2mA |
| Number of Inputs per Gate | 2 |
| 安装类型 | 表面贴装 |
| 传输延迟测试条件 | 50pF |
| 高度 | 1.58mm |
| 元件数目 | 4 |
| 最低工作温度 | -55 °C |
| 最小工作电源电压 | 3 V |
| 最长传播延迟时间@最长CL | 130 ns @ 15 V, 180 ns @ 10 V, 380 ns @ 5 V |
| 宽度 | 3.91mm |
| 封装类型 | SOIC |
| 最大高电平输出电流 | -4.2mA |
| 最大工作电源电压 | 18 V |
| 最高工作温度 | +125 °C |
| 长度 | 8.65mm |
| 引脚数目 | 14 |
| 输入类型 | 施密特触发器 |
| 尺寸 | 8.65 x 3.91 x 1.58mm |
| 工作电源电流 | 60 uA |
| 位数 | 4 bit |
| 品牌 | Texas Instruments |
| 工作电源电压 | 10 V |
| 长度 | 8.65 mm |
| 身高 | 1.58 mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
