texas instruments

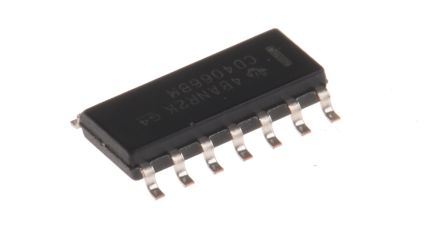

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14SOIC |
| 类型 | Analog Switch |
| 最大导通电阻 | 1050@5V Ohm |
| 最大传输延迟总线到总线 | 15@15V|20@10V|40@5V ns |
| 最大开启时间 | 70@5V ns |
| 交换机架构 | SPST |
| 芯片使能信号 | Yes |
| 配置 | Quad SPST |
| 最小双电源电压 | ±1.5 V |
| 最大双电源电压 | ±9 V |
| 最小单电源电压 | 3 V |
| 最大单电源电压 | 18 V |
| 标准包装 | Rail / Tube |
| 产品种类 | Analog Switch ICs |
| RoHS | RoHS Compliant |
| 开关次数 | 4 |
| 交换机配置 | SPST |
| 开启电阻（最大值） | 1050 Ohms |
| 开关电压（最大值） | 15 V |
| 开启时间（最大值） | 70 ns |
| 关闭时间（最大值） | 70 ns |
| 工作电源电压 | 3 V to 18 V |
| 最高工作温度 | + 125 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SOIC-14 |
| 最低工作温度 | - 55 C |
| 封装 | Tube |
| 工厂包装数量 | 50 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 欧盟RoHS指令 | Compliant |
| Package Height | 1.5(Max) |
| 安装 | Surface Mount |
| Package Width | 4(Max) |
| PCB | 14 |
| Package Length | 8.75(Max) |
| 引脚数 | 14 |
| 铅形状 | Gull-wing |
| 安装类型 | Surface Mount |
| 独立电路 | 4 |
| 电压电源 | Dual Supply |
| 工作温度 | -55°C ~ 125°C |
| 电压 - 电源 | 3 V ~ 18 V |
| 电路 | 1 x 1:1 |
| 供应商设备封装 | 14-SOIC |
| 其他名称 | 296-3516-5 |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 8.65 x 3.91 x 1.58mm |
| 身高 | 1.58mm |
| 输入信号类型 | Single Ended |
| 长度 | 8.65mm |
| 每个芯片的通道数 | 4 |
| 输出信号类型 | Single Ended |
| 包装类型 | SOIC |
| 电源类型 | Dual, Single |
| 开关类型 | Analogue |
| 典型双电源电压 | ±3 V, ±5 V |
| 典型的单电源电压 | 12 V, 15 V, 5 V, 9 V |
| 宽度 | 3.91mm |
| 在时间 - 最大 | 70 ns |
| 系列 | CD4066B |
| 开关电压 - 最大 | 15 V |
| 单位重量 | 0.004564 oz |
| 导通电阻 - 最大 | 1050 Ohms |
| 关闭时间 - 最大 | 70 ns |
| 电源电压 - 最大 | 18 V |
| 电源电压 - 最小 | 3 V |
| 通道数 | 4 |
| 工作温度范围 | -55C to 125C |
| 工作温度分类 | Military |
| 输入数 | 4 |
| 输出数 | 4 |
| Dual Supply Voltage (Typ) | �3/�5 V |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1.5 V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 3 V |
| 单电源电压（最大值） | 18 V |
| 单电源电压（典型值） | 5/9/12/15 V |
| Dual Supply Voltage (Max) | �9 V |
| 复用器配置 | Quad SPST |
| 模拟开关导通电阻 | 1050@5V ohm |
| 模拟开关关闭时间 | 70@5V ns |
| 模拟开关开启时间 | 70@5V ns |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | SOIC (D) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 50 | TUBE |
| Functional Diagram | |
| Technology Family | CD4000 |
| Mux Configuration | |
| HiRel | Y |
| Package Group | PDIP SO SOIC TSSOP |
| Reference Design | |
| 附加功能 | Low Power Low Crosstalk |
| VCC | 18 |
| 工作温度范围 | -55 to 125 |
| Datasheet | SCHS051D |
| Schmitt Trigger | No |
| Rating | Military |
| TI Design | |
| 罗恩 | 240 |
| 串音 | Yes |
| 通道 | 4 |
| 带宽 | 40 |
| 功能 | Analog |
| Operating temperature | -55...+125 °C |
| 技术 | CMOS |
| 典型双电源电压 | ±3 V, ±5 V |
| 输入信号类型 | 单端 |
| 典型单电源电压 | 5 V, 9 V, 12 V, 15 V |
| 开关类型 | 模拟 |
| 配置 | 四单刀单掷 |
| 高度 | 1.58mm |
| 电源类型 | 双，单 |
| 最低工作温度 | -55 °C |
| 安装类型 | 表面贴装 |
| 最高工作温度 | +125 °C |
| 宽度 | 3.91mm |
| 封装类型 | SOIC |
| 引脚数目 | 14 |
| 长度 | 8.65mm |
| 输出信号类型 | 单端 |
| 尺寸 | 8.65 x 3.91 x 1.58mm |
| 每片芯片通道数目 | 4 |
| 电源类型 | Single Supply, Dual Supply |
| 双电源电压 | +/- 7.5 V |
| 品牌 | Texas Instruments |
| 电源电流 - 最大 | 5 uA |
