texas instruments

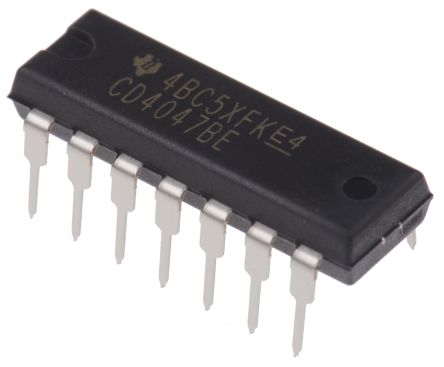

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14PDIP |
| 逻辑功能 | Monostable/Astable Multivibrator |
| 逻辑系列 | CD4000 |
| 每个芯片的元件数 | 1 |
| 最大低电平输出电流 | 4.2(Min) mA |
| 最大高电平输出电流 | -4.2(Min) mA |
| 最大传播延迟时间@最大CL | 1000@5V|450@10V|300@15V ns |
| 最大静态电流 | 0.02 mA |
| 工作电源电压 | 3.3|5|9|12|15 V |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 加工技术 | CMOS |
| 安装 | Through Hole |
| Absolute Propagation Delay Time | 1000 |
| Package Width | 6.6(Max) |
| PCB | 14 |
| 典型工作电源电压 | 3.3|5|9|12|15 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 125 |
| 最大高电平输出电流 | -4.2(Min) |
| Package Length | 19.69(Max) |
| 最低工作电源电压 | 3 |
| 引脚数 | 14 |
| 最大静态电流 | 0.02 |
| Package Height | 5.08(Max) - 0.51(Min) |
| 最大低电平输出电流 | 4.2(Min) |
| 封装 | Tube |
| 最大工作电源电压 | 18 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 输出 - 电流高，低 | 6.8mA, 6.8mA |
| 独立电路 | 1 |
| 逻辑类型 | Astable, Monostable |
| 供应商设备封装 | 14-PDIP |
| 传播延迟 | 80ns |
| 工作温度 | -55°C ~ 125°C |
| 电压 - 电源 | 3 V ~ 18 V |
| 施密特触发器输入 | No |
| 其他名称 | 296-2053-5 |
| 封装/外壳 | 14-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 产品种类 | Monostable Multivibrator |
| 每芯片元件 | 1 |
| 高电平输出电流 | - 4.2 mA |
| 系列 | CD4047B |
| 最大功率耗散 | 500 mW |
| 低电平输出电流 | 4.2 mA |
| 单位重量 | 0.032734 oz |
| 安装风格 | Through Hole |
| 传播延迟时间 | 1000 ns, 450 ns, 300 ns |
| 最低工作温度 | - 55 C |
| 封装/外壳 | PDIP-14 |
| 工厂包装数量 | 25 |
| 电源电压 - 最大 | 18 V |
| 电源电压 - 最小 | 3 V |
| 最高工作温度 | + 125 C |
| RoHS | RoHS Compliant |
| 技术 | CMOS |
| 静态电流 | 20 uA |
| 工作温度（最大） | 125C |
| 工作温度（最小值） | -55C |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 腹肌。 | 1000 ns |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3/5/9/12/15 V |
| 工作电源电压（最小值） | 3 V |
| 工作电源电压（最大值） | 18 V |
| Multivibrator Type | :Monostable / Astable |
| 输出电流 | :6.8mA |
| Logic Case Style | :DIP |
| No. of Pins | :14 |
| Supply Voltage Min | :3V |
| Supply Voltage Max | :18V |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :4047 |
| Device Marking | :CD4047BE |
| Fall Time tf | :20ns |
| IC Generic Number | :4047 |
| Logic Function Number | :4047 |
| Logic IC Base Number | :4047 |
| Logic IC Family | :4000 CMOS |
| Logic IC Function | :Monostable/Astable Multivibrator |
| No. of Gates | :1 |
| 工作温度范围 | :-55°C to +125°C |
| 上升时间 | :20ns |
| Supply Voltage Range | :3V to 18V |
| 端接类型 | :Through Hole |
| Weight (kg) | 0.016667 |
| Tariff No. | 85322500 |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | PDIP (N) | 14 |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | CD4000 |
| tpd @ Nom Voltage | 450 |
| Bits | 1 |
| 输入电平 | |
| HiRel | Y |
| Package Group | PDIP SO SOIC TSSOP |
| Reference Design | |
| VCC | 18 |
| Datasheet | SCHS044C |
| 输出电平 | |
| F @ Nom Voltage | 8 |
| ICC @ Nom Voltage | 0.06 |
| Rating | Military |
| Output Drive (IOL/IOH) | 4/-4 |
| TI Design | |
| 电压 | 10 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
