texas instruments

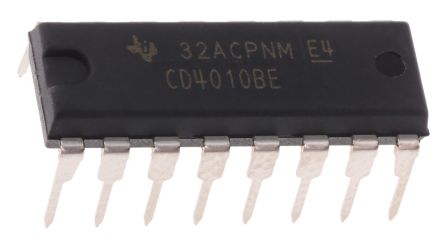

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16PDIP |
| 每个芯片的输出端数量 | 6 |
| 输入信号类型 | Single-Ended |
| 逻辑功能 | Buffer/Converter |
| 逻辑系列 | CD4000 |
| 最大传播延迟时间@最大CL | 200@5V|100@10V|70@15V ns |
| 典型静态电流 | 0.04 uA |
| 极性 | Non-Inverting |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 产品种类 | Buffers & Line Drivers |
| RoHS | RoHS Compliant |
| 输入行数 | 6 |
| 输出线路数量 | 6 |
| 电源电压 - 最大 | 18 V |
| 电源电压 - 最小 | 3 V |
| 最高工作温度 | + 125 C |
| 安装风格 | Through Hole |
| 封装/外壳 | PDIP-16 |
| 封装 | Tube |
| 高电平输出电流 | - 1.65 mA |
| 逻辑类型 | CMOS |
| 低电平输出电流 | 30 mA |
| 最大功率耗散 | 100 mW |
| 最低工作温度 | - 55 C |
| 每个芯片的通道数 | 5 |
| 传播延迟时间 | 200 ns at 5 V, 100 ns at 10 V, 70 ns at 15 V |
| 工厂包装数量 | 25 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 欧盟RoHS指令 | Compliant |
| Package Height | 5.08(Max) - 0.51(Min) |
| 安装 | Through Hole |
| Package Width | 6.6(Max) |
| PCB | 16 |
| Package Length | 19.69(Max) |
| 引脚数 | 16 |
| 铅形状 | Through Hole |
| 输出 - 电流高，低 | 3mA, 36mA |
| 安装类型 | Through Hole |
| 每个元件的位元数 | 1 |
| 供应商设备封装 | 16-PDIP |
| 工作温度 | -55°C ~ 125°C |
| 电压 - 电源 | 3 V ~ 18 V |
| 元件数 | 6 |
| 其他名称 | 296-2160-5 |
| 封装/外壳 | 16-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 输入类型 | Single Ended |
| 长度 | 19.3mm |
| 最大高电平输出电流 | -1.65mA |
| 最大低电平输出电流 | 30mA |
| 最大工作电源电压 | 18 V |
| 最低工作电源电压 | 3 V |
| 包装类型 | PDIP |
| 传输延时测试条件 | 50pF |
| 宽度 | 6.35mm |
| 单位重量 | 0.033570 oz |
| 系列 | CD4010B |
| 技术 | CMOS |
| 逻辑功能 | Buffer/Converter |
| 通道数 | 6 |
| 工作温度范围 | -55C to 125C |
| 输出类型 | Standard |
| 静态电流 | 20 uA |
| 元件数 | 6 |
| 工作温度分类 | Military |
| 输入数 | 6 |
| 输出数 | 6 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3/5/9/12/15 V |
| 工作电源电压（最小值） | 3 V |
| 工作电源电压（最大值） | 18 V |
| Logic Device Type | :Buffer, Non Inverting |
| Supply Voltage Min | :3V |
| Supply Voltage Max | :18V |
| Logic Case Style | :DIP |
| No. of Pins | :16 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Logic IC Base Number | :4010 |
| Logic IC Family | :CD4000 |
| Logic IC Function | :Hex Non-Inverting Buffer / Converter |
| 工作温度范围 | :-55°C to +125°C |
| Supply Voltage Range | :3V to 18V |
| 端接类型 | :Through Hole |
| Weight (kg) | 0.001667 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | PDIP (N) | 16 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | CD4000 |
| tpd @ Nom Voltage | 200 |
| Bits | 6 |
| HiRel | |
| Package Group | PDIP SO SOIC TSSOP |
| Reference Design | |
| VCC | 18 |
| Datasheet | SCHS020C |
| F @ Nom Voltage | 8 |
| ICC @ Nom Voltage | 0.06 |
| Schmitt Trigger | No |
| Rating | Catalog |
| Output Drive (IOL/IOH) | -1.65/30 |
| TI Design | |
| 电压 | 10 |
| RESOURCE TYPE | LINK |
|---|---|
