texas instruments

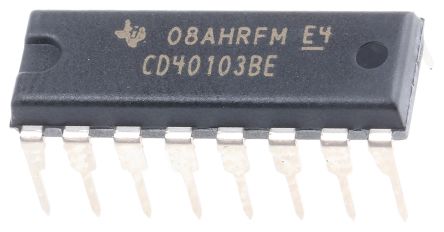

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16PDIP |
| 逻辑功能 | Counter |
| 逻辑系列 | CD4000 |
| 每个芯片的元件数 | 1 |
| 方向类型 | Uni-Directional |
| 操作模式 | Down Counter |
| 预设类型 | Synchronous|Asynchronous |
| 终端计数输出 | Yes |
| 类型 | Binary |
| 典型工作电源电压 | 3.3|5|9|12|15 V |
| 工作温度 | -55 to 125 °C |
| 标准包装 | Bulk |
| 产品种类 | Counter ICs |
| RoHS | RoHS Compliant |
| 计数器类型 | Binary Counters |
| 位数 | 8 |
| 计数方法 | Synchronous |
| 计数顺序 | Down |
| 工作电源电压 | 3 V to 18 V |
| 工作温度范围 | - 55 C to + 125 C |
| 封装/外壳 | PDIP-16 |
| 封装 | Tube |
| 安装风格 | Through Hole |
| 工厂包装数量 | 25 |
| 加工技术 | CMOS |
| 安装 | Through Hole |
| Absolute Propagation Delay Time | 600 |
| Package Width | 6.6(Max) |
| PCB | 16 |
| 元素输出数 | 1 |
| 典型工作电源电压 | 3.3|5|9|12|15 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 125 |
| 元素输入 | 8 |
| Package Length | 19.69(Max) |
| 最低工作电源电压 | 3 |
| 引脚数 | 16 |
| Package Height | 5.08(Max) - 0.51(Min) |
| 阶段数 | 8 |
| 最大工作电源电压 | 18 |
| 铅形状 | Through Hole |
| 复位 | Asynchronous |
| 方向 | Down |
| 安装类型 | Through Hole |
| 每个元件的位元数 | 8 |
| 逻辑类型 | Binary Counter |
| 供应商设备封装 | 16-PDIP |
| 计数速率 | 2.4MHz |
| 时间 | Synchronous |
| 电压 - 电源 | 3 V ~ 18 V |
| 触发器类型 | Positive Edge |
| 元件数 | 1 |
| 封装/外壳 | 16-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 长度 | 19.3mm |
| 最大工作电源电压 | 18 V |
| 最高工作温度 | +125 °C |
| 最低工作电源电压 | 3 V |
| 最低工作温度 | -55 °C |
| 包装类型 | PDIP |
| 复位类型 | Asynchronous |
| 触发类型 | Positive Edge |
| 宽度 | 6.35mm |
| 系列 | CD40103B |
| 单位重量 | 0.033570 oz |
| 技术 | CMOS |
| 逻辑功能 | Counter |
| 工作温度范围 | -55C to 125C |
| 传播延迟时间 | 600 ns |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3/5/9/12/15 V |
| 工作电源电压（最小值） | 3 V |
| 工作电源电压（最大值） | 18 V |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | PDIP (N) | 16 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | CD4000 |
| tpd @ Nom Voltage | 260 |
| Bits | 1 |
| 输入电平 | |
| HiRel | |
| Package Group | PDIP SO TSSOP |
| Reference Design | |
| VCC | 18 |
| Datasheet | SCHS095B |
| 输出电平 | |
| F @ Nom Voltage | 8 |
| ICC @ Nom Voltage | 0.03 |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 1.5/-1.5 |
| TI Design | |
| 电压 | 5 10 15 |
| 复位类型 | 异步 |
| 逻辑系列 | 4000 |
| 工作模式 | 倒计数器 |
| 逻辑功能 | 计数器 |
| 最高工作温度 | +125 °C |
| 安装类型 | 通孔 |
| 引脚数目 | 16 |
| 高度 | 4.57mm |
| 元件数目 | 1 |
| 最低工作温度 | -55 °C |
| 最小工作电源电压 | 3 V |
| 方向类型 | 单向 |
| 预设类型 | 异步，同步 |
| 宽度 | 6.35mm |
| 封装类型 | PDIP |
| 阶段数目 | 8 |
| 计数器类型 | 二进制 |
| 最大工作电源电压 | 18 V |
| 长度 | 19.3mm |
| 尺寸 | 19.3 x 6.35 x 4.57mm |
| 触发类型 | 上升沿 |
| 功能 | Counter |
| 输出电流 | +/- 1.5 mA |
| 品牌 | Texas Instruments |
