Texas Instruments

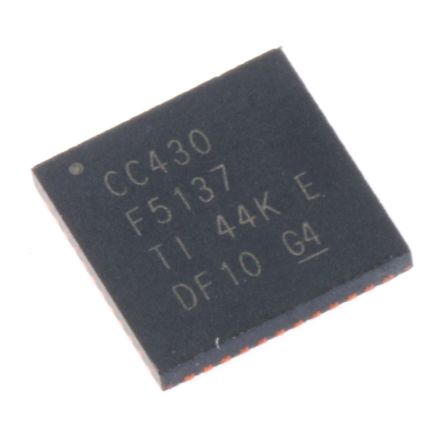

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 安装 | Surface Mount |
| 应用 | Low Power Wireless Communication |
| 包装宽度 | 7.15(Max) |
| 程序存储器大小 | 32KB |
| PCB | 48 |
| RAM大小 | 4KB |
| 类型 | System-On-Chip |
| 计时器数 | 2 |
| 欧盟RoHS指令 | Compliant |
| 程序存储器类型 | Flash |
| 最大工作电源电压 | 3.6 |
| 最低工作温度 | -40 |
| 供应商封装形式 | VQFN EP |
| 标准包装名称 | QFN |
| 最高工作温度 | 85 |
| 最大时钟频率 | 20 |
| 姓 | MSP430 |
| 接口类型 | I2C/IrDA/SPI/UART |
| 包装长度 | 7.15(Max) |
| 最低工作电源电压 | 1.8 |
| 引脚数 | 48 |
| 包装高度 | 0.95(Max) |
| 处理单位 | Microcontroller |
| 可编程输入/输出数 | 30 |
| 典型工作电源电压 | 2.5|3.3 |
| 可编程性 | Yes |
| 铅形状 | No Lead |
| 电流 - 传输 | 35mA |
| 功率 - 输出 | 10dBm |
| 电流 - 接收 | 16mA |
| 天线连接器 | PCB, Surface Mount |
| 数据接口 | PCB, Surface Mount |
| 数据传输率 - 最大 | 500kBaud |
| 封装 | Tube |
| 应用范围 | General Purpose |
| 工作温度 | -40°C ~ 85°C |
| 存储容量 | 32kB Flash, 4kB RAM |
| 电压 - 电源 | 1.8 V ~ 3.6 V |
| 灵敏度 | -117dBm |
| 标准包装 | 52 |
| 调制或协议 | FSK, GFSK, MSK, ASK, OOK |
| 频率 | 300MHz ~ 348MHz, 389MHz ~ 464MHz, 779MHz ~ 928MHz |
| 其他名称 | 296-25330-5 |
| 封装/外壳 | 48-VFQFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 7.15 x 7.15 x 0.95mm |
| 身高 | 0.95mm |
| 长度 | 7.15mm |
| 最大工作电源电压 | 3.6 V |
| 最高工作温度 | +85 °C |
| 最低工作电源电压 | 1.8 V |
| 最低工作温度 | -40 °C |
| 安装类型 | Surface Mount |
| 包装类型 | QFN |
| 技术 | 16 bit |
| 宽度 | 7.15mm |
| 工厂包装数量 | 52 |
| A / D通道 | 3 |
| 封装/外壳 | VQFN-48 |
| A / D位大小 | 12 bit |
| 工作电源电压 | 1.8 V to 3.6 V |
| 核心 | RISC |
| 产品种类 | RF Microcontrollers - MCU |
| 数据总线宽度 | 16 bit |
| 最大时钟频率 | 20 MHz |
| 数据RAM大小 | 4 KB |
| 电源电压 - 最大 | 3.6 V |
| 电源电压 - 最小 | 1.8 V |
| RoHS | RoHS Compliant |
| 信息处理器系列 | CC430 RF |
| 系列 | CC430F5137 |
| 安装风格 | SMD/SMT |
| 片上ADC | Yes |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 工作温度分类 | Industrial |
| 可编程 | Yes |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 2.5/3.3 V |
| 工作电源电压（最小值） | 1.8 V |
| 工作电源电压（最大值） | 3.6 V |
| 工作频段频率 | 300 to 928 MHz |
| 家庭 | CC430F5137 |
| 产品长度（mm ） | 7 mm |
| 产品厚度（毫米） | 7 mm |
| 产品高度（mm ） | 0.9 mm |
| 筛选等级 | Industrial |
| Controller Family/Series | :CC430F513x |
| RAM Memory Size | :4KB |
| CPU Speed | :20MHz |
| No. of I/O's | :30 |
| Digital IC Case Style | :VQFN |
| No. of Pins | :48 |
| Embedded Interface Type | :I2C, SPI, UART |
| Supply Voltage Min | :2V |
| Supply Voltage Max | :3.6V |
| MSL | :MSL 3 - 168 hours |
| SVHC | :No SVHC (16-Dec-2013) |
| Base Number | :430 |
| 核心规格 | :16bit |
| No. of Timers | :2 |
| Operating Temperature Max | :85°C |
| Operating Temperature Min | :-40°C |
| 工作温度范围 | :-40°C to +85°C |
| 振荡器型 | :External, Internal |
| 周边设备 | :ADC, DMA, RTC |
| Supply Voltage Range | :2V to 3.6V |
| Weight (kg) | 0.002188 |
| Tariff No. | 85423190 |
| 案例 | VQFN48 |
| Integrated circuits features | CC1101 |
| Integrated circuit type | MSP430 microcontroller |
| Gross weight | 0 mg |
| Collective package [pcs] | 52 |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | VQFN (RGZ) | 48 |
| Device Marking | View |
| Package QTY | Carrier | 52 |
| Datasheet | SLAS554H |
| Standards Based Communication Protocol | |
| New Flag | |
| Functional Diagram | |
| Featured | |
| Required Throughput | |
| 设备类型 | Wireless MCU |
| Number of Nodes | |
| TI Design | |
| Key Applications | Wireless sensor networks Data logging Remote monitoring systems |
| How product connects to Internet | |
| Reference Design | |
| Distance between 2 nodes or between node and gateway | |
| Operating System Used in Product | |
| Network Topology | |
| Type of Battery |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
