Texas Instruments

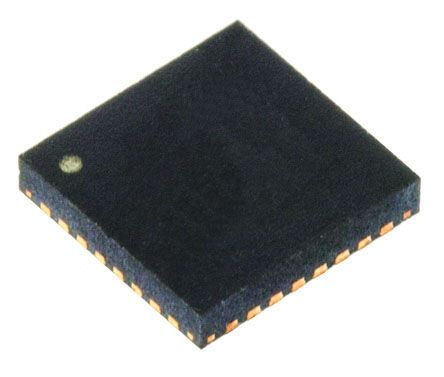

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 安装 | Surface Mount |
| 应用 | Consumer Electronics/Human Interf... |
| 包装宽度 | 5.15(Max) |
| 程序存储器大小 | 32KB |
| PCB | 32 |
| RAM大小 | 2KB |
| 类型 | System-On-Chip |
| 计时器数 | 4 |
| 欧盟RoHS指令 | Compliant |
| 程序存储器类型 | Flash |
| 最大工作电源电压 | 3.6 |
| 最低工作温度 | -40 |
| 供应商封装形式 | VQFN EP |
| 标准包装名称 | QFN |
| 最高工作温度 | 85 |
| Maximum Clock Rate | 32 |
| 姓 | CC2500 |
| 设备核心 | 8051 |
| 接口类型 | SPI/UART/USB |
| 包装长度 | 5.15(Max) |
| 最低工作电源电压 | 2 |
| 引脚数 | 32 |
| 包装高度 | 0.95(Max) |
| 处理单位 | Microcontroller |
| 可编程输入/输出数 | 8 |
| 典型工作电源电压 | 2.5|3.3 |
| 可编程性 | Yes |
| 铅形状 | No Lead |
| 电流 - 传输 | 30mA |
| 功率 - 输出 | 4dBm |
| 电流 - 接收 | 22.5mA |
| 天线连接器 | PCB, Surface Mount |
| 数据接口 | PCB, Surface Mount |
| 数据传输率 - 最大 | 2Mbps |
| 封装 | Tape & Reel (TR) |
| 应用范围 | General Purpose |
| 工作温度 | -40°C ~ 85°C |
| 存储容量 | 32kB Flash, 2kB RAM |
| 电压 - 电源 | 2 V ~ 3.6 V |
| 标准包装 | 250 |
| 调制或协议 | MSK, GFSK |
| 频率 | 2.4GHz |
| 灵敏度 | -96dBm |
| 封装/外壳 | 32-VFQFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作电源电压 | - 0.3 V to + 5.5 V |
| 工厂包装数量 | 250 |
| 产品种类 | RF System on a Chip - SoC |
| 系列 | CC2544 |
| 接收供电电流 | 22.5 mA |
| 传输供电电流 | 27 mA |
| RoHS | RoHS Compliant |
| Status | ACTIVE |
| Package | Pins | VQFN (RHB) | 32 |
| Device Marking | View |
| Package QTY | Carrier | 250 | SMALL T&R |
| Datasheet | SWRS103D |
| Standards Based Communication Protocol | |
| New Flag | |
| Functional Diagram | fbd_swrs103D.gif |
| Featured | |
| Required Throughput | |
| 设备类型 | Wireless MCU |
| Number of Nodes | |
| TI Design | |
| Key Applications | Wireless consumer and HID applications USB dongle applications |
| How product connects to Internet | |
| Reference Design | Y |
| Distance between 2 nodes or between node and gateway | |
| Operating System Used in Product | |
| 技术 | Proprietary 2.4 GHz |
| Network Topology | |
| Type of Battery | |
| 处理单元 | 微控制器 |
| 最高工作温度 | +85 °C |
| 高度 | 0.95mm |
| 引脚数目 | 32 |
| 安装类型 | 表面贴装 |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 2 V |
| 宽度 | 5.15mm |
| 封装类型 | QFN |
| 应用 | 消费电子产品和人机界面 |
| 最大工作电源电压 | 3.6 V |
| 长度 | 5.15mm |
| 尺寸 | 5.15 x 5.15 x 0.95mm |
| 工作温度范围 | - 40 C to + 125 C |
| Development Kit | CC2543-CC2544DK |
| 品牌 | Texas Instruments |
| 最低工作温度 | - 40 C |
| 封装/外壳 | VQFN-32 |
| 最高工作温度 | + 125 C |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
