texas instruments

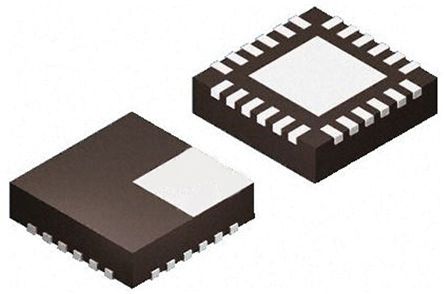

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 24WQFN EP |
| 类型 | Analog Multiplexer/Amp |
| 最大导通电阻 | 14.4@1.65V Ohm |
| 多路复用器架构 | 1:2 |
| 最大关闭时间 | 60.6@3.3V ns |
| 最大开启时间 | 59@3.3V ns |
| 芯片使能信号 | Yes |
| 配置 | Hex 1:2 |
| 最小单电源电压 | 1.65 V |
| 最大单电源电压 | 3.6 V |
| 标准包装 | Tape & Reel |
| 产品种类 | Multiplexer Switch ICs |
| RoHS | RoHS Compliant |
| 通道数 | 6 |
| 开关次数 | 6 |
| 开启电阻（最大值） | 14.4 Ohms |
| 开启时间（最大值） | 59 ns |
| 关闭时间（最大值） | 60.6 ns |
| 工作电源电压 | 1.65 V to 3.6 V |
| 工作电源电流 | 0.3 uA |
| 最高工作温度 | + 85 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | QFN EP |
| 最低工作温度 | - 40 C |
| 封装 | Reel |
| 系列 | TS3A27518E |
| 工厂包装数量 | 3000 |
| 典型的单电源电压 | 3 |
| 安装 | Surface Mount |
| Package Width | 4.15(Max) |
| PCB | 24 |
| 最大导通电阻 | 14.4@1.65V |
| 最大关闭时间 | 60.6@3.3V |
| 欧盟RoHS指令 | Compliant |
| 最大电源电流 | 0.0003@3.6V |
| 电源类型 | Single |
| 每个芯片的通道数 | 6 |
| 最低工作温度 | -40 |
| 供应商封装形式 | WQFN EP |
| 标准包装名称 | QFN |
| 最高工作温度 | 85 |
| 最大单电源电压 | 3.6 |
| 每个芯片的输入端数量 | 6 |
| Package Length | 4.15(Max) |
| 引脚数 | 24 |
| 每个芯片的输出端数量 | 12 |
| 最小单电源电压 | 1.65 |
| Package Height | 0.75(Max) |
| 最大开启时间 | 59@3.3V |
| 铅形状 | No Lead |
| 功能 | Multiplexer/Demultiplexer |
| 电路 | 6 x 1:2 |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 24-WQFN (4x4) |
| 电压电源 | Single Supply |
| 工作温度 | -40°C ~ 85°C |
| 电流 - 电源 | 40nA |
| 导通状态电阻 | 6.2 Ohm |
| Voltage - Supply, Single/Dual (±) | 1.65 V ~ 3.6 V |
| 其他名称 | 296-25415-2 |
| 封装/外壳 | 24-WFQFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 在时间 - 最大 | 59 ns |
| 导通电阻 - 最大 | 14.4 Ohms |
| 关闭时间 - 最大 | 60.6 ns |
| 工作温度范围 | -40C to 85C |
| 包装类型 | WQFN EP |
| 工作温度分类 | Industrial |
| 输入数 | 6 |
| 输出数 | 12 |
| Dual Supply Voltage (Typ) | Not Required V |
| 电源要求 | Single |
| 电源电流 | 0.0003@3.6V mA |
| Dual Supply Voltage (Min) | Not Required V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 1.65 V |
| 单电源电压（最大值） | 3.6 V |
| 单电源电压（典型值） | 3 V |
| Dual Supply Voltage (Max) | Not Required V |
| 复用器配置 | Hex 1 |
| 模拟开关导通电阻 | 14.4@1.65V ohm |
| 模拟开关关闭时间 | 60.6@3.3V ns |
| 模拟开关开启时间 | 59@3.3V ns |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | WQFN (RTW) | 24 |
| Device Marking | View |
| Package QTY | Carrier | 3000 | LARGE T&R |
| Functional Diagram | fbd_scds260b.gif |
| Technology Family | |
| Mux Configuration | 1:2 |
| HiRel | |
| Package Group | BGA MICROSTAR JUNIOR TSSOP WQFN |
| Reference Design | |
| 附加功能 | Break-before-make |
| VCC | 3.6 |
| 工作温度范围 | -40 to 85 |
| 交换机配置 | SPDT |
| Datasheet | SCDS260B |
| Schmitt Trigger | |
| Rating | Catalog |
| TI Design | |
| 罗恩 | 7.6 |
| 串音 | Yes |
| 通道 | 6 |
| 带宽 | 240 |
| 输入信号类型 | 单端 |
| 每个元件输出数目 | 12 |
| 典型单电源电压 | 1.65 → 3.6 V |
| 开关类型 | 多路输出选择器、多路复用器 |
| 配置 | 六角1:2 |
| 高度 | 0.75mm |
| 电源类型 | 单 |
| 最低工作温度 | -40 °C |
| 安装类型 | 表面贴装 |
| 多路复用器结构 | 1:2 |
| 宽度 | 4.15mm |
| 封装类型 | WQFN |
| 最高工作温度 | +85 °C |
| 引脚数目 | 24 |
| 长度 | 4.15mm |
| 输出信号类型 | 单端 |
| 尺寸 | 4.15 x 4.15 x 0.75mm |
| 每个元件输入数目 | 6 |
| 每片芯片通道数目 | 6 |
| 电源类型 | Single Supply |
| 产品 | Multiplexers/Demultiplexers |
| 品牌 | Texas Instruments |
| 长度 | 4 mm |
| 电源电压 - 最大 | 3.6 V |
| 电源电压 - 最小 | 1.65 V |
| 身高 | 0.75 mm |
| 电源电流 - 最大 | 3 uA |
| 关断隔离 - 典型值 | - 62 dB |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
