texas instruments

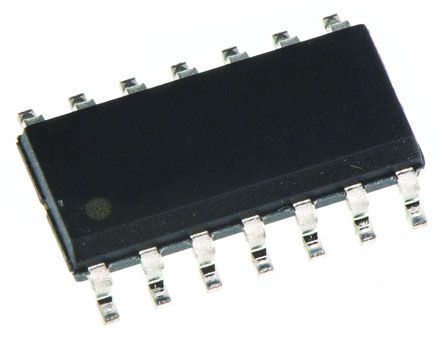

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14SOIC |
| 逻辑功能 | NOR |
| 每个元件的选择输入数 | 0 |
| 最低工作电源电压 | 2 V |
| 最大工作电源电压 | 5.5 V |
| 最大传播延迟时间@最大CL | 16.1@2.5V|11.4@3.3V|7.5@5V ns |
| 工作温度 | -40 to 85 °C |
| 标准包装 | Rail / Tube |
| 加工技术 | CMOS |
| 安装 | Surface Mount |
| 逻辑系列 | LV |
| Package Width | 4(Max) |
| PCB | 14 |
| 元素输出数 | 1 |
| 典型工作电源电压 | 2.5|3.3|5 |
| 欧盟RoHS指令 | Compliant |
| 最大静态电流 | 20 |
| 每个芯片的元件数 | 4 |
| 最低工作温度 | -40 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 85 |
| 元素输入 | 2-IN |
| Maximum High Level Output Current | -12 |
| Package Length | 8.75(Max) |
| 最低工作电源电压 | 2 |
| 引脚数 | 14 |
| Package Height | 1.5(Max) |
| Maximum Low Level Output Current | 12 |
| 封装 | Tube |
| 最大工作电源电压 | 5.5 |
| 铅形状 | Gull-wing |
| 输入数 | 2 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 12mA, 12mA |
| 逻辑类型 | NOR Gate |
| 供应商设备封装 | 14-SOIC |
| 电流 - 静态（最大） | 20µA |
| 电压 - 电源 | 2 V ~ 5.5 V |
| 最大传递延迟@ V ，最大CL | 7.5ns @ 5V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.5V |
| 电路数 | 4 |
| 逻辑电平 - 高 | 1.5V |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 50 |
| 门数 | 4 |
| 封装/外壳 | SOIC-14 |
| 产品 | NOR |
| 产品种类 | Logic Gates |
| 高电平输出电流 | - 12 mA |
| 单位重量 | 0.004564 oz |
| 传播延迟时间 | 16.1 ns |
| 输出线路数量 | 1 |
| 最高工作温度 | + 85 C |
| 低电平输出电流 | 12 mA |
| 的线路输入/输出数 | 2 / 1 |
| 电源电压 - 最大 | 5.5 V |
| 电源电压 - 最小 | 2 V |
| RoHS | RoHS Compliant |
| 输入行数 | 2 |
| 系列 | SN74LV02A |
| 安装风格 | SMD/SMT |
| 最低工作温度 | - 40 C |
| 技术 | CMOS |
| 逻辑功能 | NOR |
| 工作温度范围 | -40C to 85C |
| 包装类型 | SOIC |
| 静态电流 | 20 uA |
| 元件数 | 4 |
| 工作温度分类 | Industrial |
| 输出数 | 1 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 2.5/3.3/5 V |
| 工作电源电压（最小值） | 2 V |
| 工作电源电压（最大值） | 5.5 V |
| Status | ACTIVE |
| Temp (oC) | -40 to 125 |
| Package | Pins | SOIC (D) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 50 | TUBE |
| Functional Diagram | |
| Technology Family | LV-A |
| tpd @ Nom Voltage | 19 13 8.5 |
| 输入类型 | TTL |
| Bits | 4 |
| HiRel | |
| Package Group | SO SOIC SSOP TSSOP TVSOP VQFN |
| 输出类型 | TTL |
| Reference Design | |
| VCC | 5.5 |
| 工作温度范围 | -40 to 125 -40 to 85 |
| Datasheet | SCLS390K |
| F @ Nom Voltage | 70 |
| ICC @ Nom Voltage | 0.02 |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 50/-50 |
| TI Design | |
| 电压 | 2.5 3.3 5 |
| 逻辑系列 | LV |
| 施密特触发器输入 | 否 |
| 逻辑功能 | NOR |
| 最大低电平输出电流 | 12mA |
| Number of Inputs per Gate | 2 |
| 安装类型 | 表面贴装 |
| 传输延迟测试条件 | 50pF |
| 高度 | 1.58mm |
| 元件数目 | 4 |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 2 V |
| 最长传播延迟时间@最长CL | 7.5 ns @ 5 V, 11.4 ns @ 3.3 V, 16.1 ns @ 2.5 V |
| 宽度 | 3.91mm |
| 封装类型 | SOIC |
| 最大高电平输出电流 | -12mA |
| 最大工作电源电压 | 5.5 V |
| 最高工作温度 | +85 °C |
| 长度 | 8.65mm |
| 引脚数目 | 14 |
| 尺寸 | 8.65 x 3.91 x 1.58mm |
| 工作电源电流 | 20 uA |
| 工作电源电压 | 3.3 V |
| 品牌 | Texas Instruments |
| 位数 | 4 bit |
| 功能 | Quad 2-Input |
| 长度 | 8.65 mm |
| 身高 | 1.58 mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
