texas instruments

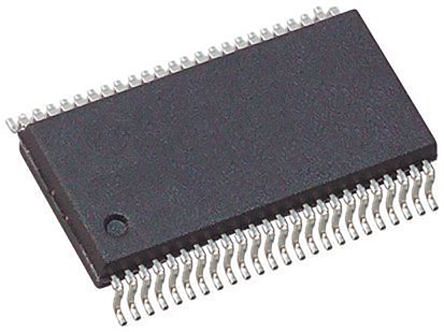

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 48SSOP |
| 逻辑功能 | Bus Switch |
| 每个芯片的元件数 | 4 |
| 每个芯片的输出端数量 | 16 |
| 典型工作电源电压 | 5 V |
| 配置 | 4 x 1:1 |
| 最大工作电源电压 | 5.5 V |
| 最低工作电源电压 | 4 V |
| 最大低电平输出电流 | 128 mA |
| 最大高电平输出电流 | -128 mA |
| 逻辑系列 | CBT |
| 最大导通电阻 | 8(Typ) Ohm |
| 最大传播延迟时间@最大CL | 0.35@4V|0.25@5V ns |
| 标准包装 | Rail / Tube |
| 产品种类 | Digital Bus Switch ICs |
| RoHS | RoHS Compliant |
| 开关次数 | 16 |
| 传播延迟时间 | 0.25 ns |
| 最高工作温度 | + 85 C |
| 最低工作温度 | - 40 C |
| 封装/外壳 | SSOP-48 |
| 封装 | Tube |
| 安装风格 | SMD/SMT |
| 开启电阻（最大值） | 7 Ohms |
| 工作温度 | - 40 C to + 85 C |
| 工厂包装数量 | 25 |
| 电源电流 | 3 uA |
| 电源电压 - 最大 | 5.5 V |
| 电源电压 - 最小 | 4 V |
| 技术 | CBT |
| 安装类型 | Surface Mount |
| 独立电路 | 4 |
| 电压电源 | Single Supply |
| 电压 - 电源 | 4.5 V ~ 5.5 V |
| 电路 | 4 x 1:1 |
| 供应商设备封装 | 48-SSOP |
| 类型 | FET Bus Switch |
| 封装/外壳 | 48-BSSOP (0.295", 7.50mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 系列 | SN74CBT16244 |
| 导通电阻 - 最大 | 7 Ohms |
| 单位重量 | 0.021175 oz |
| 输出电流 | :64mA |
| 逻辑类型 | :FET Bus Switch |
| No. of Channels | :16 |
| 输入电平 | :2V |
| Output Level Type | :- |
| Logic Case Style | :SSOP |
| No. of Pins | :48 |
| Supply Voltage Min | :4V |
| Supply Voltage Max | :5.5V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Logic Function Number | :7416244 |
| Logic IC Base Number | :7416244 |
| Logic IC Family | :CBT |
| Logic IC Function | :16bit FET Bus Switch |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :4V to 5.5V |
| 端接类型 | :SMD |
| Weight (kg) | 0.002188 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | SSOP (DL) | 48 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | CBT |
| tpd @ Nom Voltage | 0.25 |
| 输入类型 | TTL/CMOS |
| Bits | 16 |
| Mux Configuration | |
| HiRel | |
| Package Group | SSOP TSSOP TVSOP |
| 输出类型 | TTL/CMOS |
| Reference Design | |
| 附加功能 | Low Power |
| VCC | 5.5 |
| 交换机配置 | SPST |
| Datasheet | SCDS031I |
| F @ Nom Voltage | 200 |
| ICC @ Nom Voltage | 0.003 |
| Schmitt Trigger | No |
| Rating | Catalog |
| Output Drive (IOL/IOH) | |
| TI Design | |
| 通道 | 16 |
| 带宽 | 200 |
| 电压 | 5 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
