texas instruments

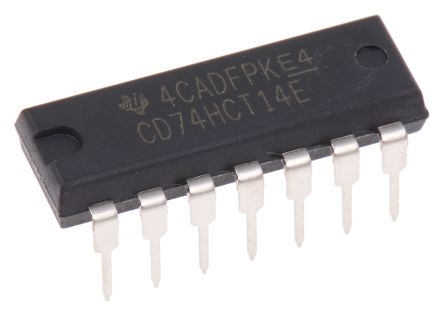

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14PDIP |
| 逻辑功能 | Inverter Schmitt Trigger |
| 逻辑系列 | HCT |
| 每个芯片的元件数 | 6 |
| 输出类型 | Schmitt Trigger |
| 最大低电平输出电流 | 4 mA |
| 最大高电平输出电流 | -4 mA |
| 最大传播延迟时间@最大CL | 38@4.5V ns |
| 传输延时测试条件 | 50 pF |
| 典型工作电源电压 | 5 V |
| 工作温度 | -55 to 125 °C |
| 加工技术 | CMOS |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 输入类型 | Schmitt Trigger |
| 安装 | Through Hole |
| Absolute Propagation Delay Time | 57 |
| Package Width | 6.6(Max) |
| PCB | 14 |
| 筛选等级 | Military |
| 典型工作电源电压 | 5 |
| 欧盟RoHS指令 | Compliant |
| 最大静态电流 | 2 |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 125 |
| 最大高电平输出电流 | -4 |
| Package Length | 19.69(Max) |
| 最低工作电源电压 | 4.5 |
| 引脚数 | 14 |
| Package Height | 5.08(Max) - 0.51(Min) |
| 最大低电平输出电流 | 4 |
| 封装 | Tube |
| 最大工作电源电压 | 5.5 |
| 铅形状 | Through Hole |
| 输入数 | 1 |
| 安装类型 | Through Hole |
| 输出 - 电流高，低 | 4mA, 4mA |
| 逻辑类型 | Inverter, Buffer |
| 供应商设备封装 | 14-PDIP |
| 电流 - 静态（最大） | 2µA |
| 电压 - 电源 | 4.5 V ~ 5.5 V |
| 最大传递延迟@ V ，最大CL | 38ns @ 4.5V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.5 V ~ 0.6 V |
| 电路数 | 6 |
| 逻辑电平 - 高 | 1.9 V ~ 2.1 V |
| 产品特点 | Schmitt Trigger |
| 封装/外壳 | 14-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 长度 | 19.3mm |
| 最大工作电源电压 | 5.5 V |
| 最高工作温度 | +125 °C |
| 最低工作电源电压 | 4.5 V |
| 最低工作温度 | -55 °C |
| 包装类型 | PDIP |
| 宽度 | 6.35mm |
| 工厂包装数量 | 25 |
| 封装/外壳 | PDIP-14 |
| 输入电平 | CMOS |
| 产品种类 | Inverters |
| 高电平输出电流 | - 4 mA |
| 单位重量 | 0.032734 oz |
| 传播延迟时间 | 135 ns |
| 工作温度范围 | - 55 C to + 125 C |
| 低电平输出电流 | 4 mA |
| 输出电平 | TTL |
| 电源电压 - 最大 | 5.5 V |
| 电源电压 - 最小 | 4.5 V |
| RoHS | RoHS Compliant |
| 系列 | CD74HCT14 |
| 安装风格 | Through Hole |
| 技术 | CMOS |
| 逻辑功能 | Inverter Schmit Trig |
| 工作温度范围 | -55C to 125C |
| 静态电流 | 2 uA |
| 元件数 | 6 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 5 V |
| 工作电源电压（最小值） | 4.5 V |
| 工作电源电压（最大值） | 5.5 V |
| 输出电流 | :4mA |
| No. of Inputs | :1 |
| Supply Voltage Min | :4.5V |
| Supply Voltage Max | :5.5V |
| Logic Case Style | :DIP |
| No. of Pins | :14 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :74 |
| IC Generic Number | :74HCT14 |
| Logic Function Number | :7414 |
| Logic IC Base Number | :7414 |
| Logic IC Family | :HCT |
| Logic IC Function | :Hex Inverter with Schmitt Trigger |
| No. of Gates | :6 |
| Output Current Max | :25mA |
| Supply Voltage Range | :4.5V to 5.5V |
| 端接类型 | :Through Hole |
| Weight (kg) | 0.002 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | PDIP (N) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | HCT |
| tpd @ Nom Voltage | 48 |
| Bits | 6 |
| HiRel | |
| Package Group | PDIP SOIC TSSOP |
| Reference Design | |
| VCC | 5.5 |
| Datasheet | SCHS129F |
| F @ Nom Voltage | 25 |
| ICC @ Nom Voltage | 0.02 |
| Schmitt Trigger | Yes |
| Rating | Catalog |
| Output Drive (IOL/IOH) | -5.2/5.2 |
| TI Design | |
| 电压 | 5 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
