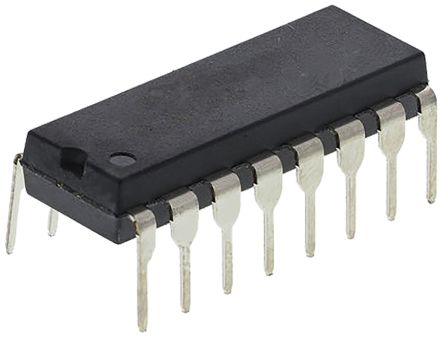

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16PDIP |
| 类型 | Analog Multiplexer |
| 最大导通电阻 | 180@4.5V Ohm |
| 最大传输延迟总线到总线 | 60@2V|12@4.5V|10@6V|8@±4.5V ns |
| 多路复用器架构 | 4:1 |
| 最大关闭时间 | 250@2V ns |
| 最大开启时间 | 325@2V ns |
| 芯片使能信号 | Yes |
| 配置 | Dual 4:1 |
| 最小双电源电压 | ±1 V |
| 最大双电源电压 | ±5 V |
| 最小单电源电压 | 2 V |
| 最大单电源电压 | 6 V |
| 标准包装 | Rail / Tube |
| 产品种类 | Multiplexer Switch ICs |
| RoHS | RoHS Compliant |
| 通道数 | 2 |
| 开关次数 | 2 |
| 开启电阻（最大值） | 180 Ohms |
| 开启时间（最大值） | 325 ns |
| 关闭时间（最大值） | 250 ns |
| 传播延迟时间 | 60 ns |
| 工作电源电压 | 2 V to 6 V |
| 最高工作温度 | + 125 C |
| 安装风格 | Through Hole |
| 封装/外壳 | PDIP-16 |
| 最低工作温度 | - 55 C |
| 封装 | Tube |
| 系列 | CD74HC4052 |
| 工厂包装数量 | 25 |
| 典型的单电源电压 | 3|5 |
| 安装 | Through Hole |
| 包装宽度 | 6.6(Max) |
| PCB | 16 |
| 最大导通电阻 | 180@4.5V |
| 最大双电源电压 | ±5 |
| 最大关闭时间 | 250@2V |
| 欧盟RoHS指令 | Compliant |
| 电源类型 | Single|Dual |
| 每个芯片的通道数 | 2 |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 125 |
| 最大单电源电压 | 6 |
| 最小双电源电压 | ±1 |
| Typical Dual Supply Voltage | ±3 |
| 每个芯片的输入端数量 | 8 |
| 包装长度 | 19.69(Max) |
| 引脚数 | 16 |
| 每个芯片的输出端数量 | 2 |
| 最小单电源电压 | 2 |
| 包装高度 | 5.08(Max) - 0.51(Min) |
| 最大开启时间 | 325@2V |
| 铅形状 | Through Hole |
| 功能 | Multiplexer/Demultiplexer |
| 电路 | 2 x 4:1 |
| 安装类型 | Through Hole |
| 供应商设备封装 | 16-PDIP |
| 电压电源 | Single, Dual Supply |
| 工作温度 | -55°C ~ 125°C |
| 导通状态电阻 | 130 Ohm |
| Voltage - Supply, Single/Dual (±) | 2 V ~ 6 V, ±1 V ~ 5 V |
| 其他名称 | 296-9217-5 |
| 封装/外壳 | 16-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 输入信号类型 | Single Ended |
| 长度 | 19.3mm |
| 输出信号类型 | Single Ended |
| 包装类型 | PDIP |
| 开关类型 | Analogue Multiplexer |
| 典型双电源电压 | ±3V |
| 典型的单电源电压 | 3 V, 5 V |
| 宽度 | 6.35mm |
| 在时间 - 最大 | 325 ns |
| 单位重量 | 0.033570 oz |
| 导通电阻 - 最大 | 180 Ohms |
| 关闭时间 - 最大 | 250 ns |
| 工作温度范围 | -55C to 125C |
| 工作温度分类 | Military |
| 输入数 | 8 |
| 输出数 | 2 |
| Dual Supply Voltage (Typ) | �3 V |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1 V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 2 V |
| 单电源电压（最大值） | 6 V |
| 单电源电压（典型值） | 3/5 V |
| Dual Supply Voltage (Max) | �5 V |
| 复用器配置 | Dual 4 |
| 模拟开关导通电阻 | 180@4.5V ohm |
| 模拟开关关闭时间 | 250@2V ns |
| 模拟开关开启时间 | 325@2V ns |
| No. of Circuits | :2 |
| 电源电流 | :16µA |
| On State Resistance Max | :80ohm |
| Supply Voltage Range | :2V to 6V |
| Analogue Switch Case Style | :DIP |
| No. of Pins | :16 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Logic Case Style | :DIP |
| Logic Function Number | :744052 |
| Logic IC Base Number | :744052 |
| Logic IC Family | :HC |
| Logic IC Function | :Differential 4-Channel Analog Multiplexer / Demultiplexer |
| 逻辑类型 | :Analogue Multiplexer / Demultiplexer |
| 工作温度范围 | :-55°C to +125°C |
| Supply Voltage Max | :6V |
| Supply Voltage Min | :2V |
| 端接类型 | :Through Hole |
| Weight (kg) | 0.001667 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | PDIP (N) | 16 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | HC |
| tpd @ Nom Voltage | |
| 输入类型 | LVTTL CMOS |
| Bits | 4 |
| HiRel | |
| Package Group | PDIP SO SOIC TSSOP |
| 输出类型 | CMOS |
| Reference Design | |
| 附加功能 | Low Power Low Crosstalk Break-before-make |
| VCC | 6 |
| Datasheet | SCHS122J |
| F @ Nom Voltage | 185 |
| ICC @ Nom Voltage | 0.016 |
| Schmitt Trigger | No |
| Rating | Catalog |
| TI Design | |
| 罗恩 | 45 |
| 带宽 | 185 |
| 电压 | 3.3 5 |
| RESOURCE TYPE | LINK |
|---|---|
