texas instruments

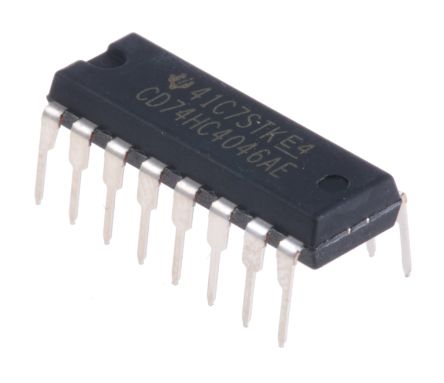

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16PDIP |
| 类型 | PLL |
| 家庭 | CD74HC4046 |
| 每个芯片的元件数 | 1 |
| 工作温度 | -55 to 125 °C |
| 工作电源电压 | 2.5|3.3|5 V |
| 标准包装 | Rail / Tube |
| 产品种类 | Phase Locked Loops - PLL |
| RoHS | RoHS Compliant |
| 电路数 | 1 |
| 电源电压 - 最大 | 6 V |
| 电源电压 - 最小 | 2 V |
| 最高工作温度 | + 125 C |
| 安装风格 | Through Hole |
| 封装/外壳 | PDIP-16 |
| 封装 | Tube |
| 最低工作温度 | - 55 C |
| 工厂包装数量 | 25 |
| 标准包装名称 | PDIP |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 125 |
| Package Height | 5.08(Max) - 0.51(Min) |
| 安装 | Through Hole |
| PCB | 16 |
| Package Width | 6.6(Max) |
| 筛选等级 | Military |
| 供应商封装形式 | PDIP |
| Package Length | 19.69(Max) |
| 最低工作温度 | -55 |
| 引脚数 | 16 |
| 铅形状 | Through Hole |
| 比率 - 输入 | 1:4 |
| 安装类型 | Through Hole |
| 差分 - 输入 | No/No |
| 输入 | CMOS |
| 除法器/乘法器 | No/No |
| 供应商设备封装 | 16-PDIP |
| 频率 - 最大 | 38MHz |
| 电压 - 电源 | 2 V ~ 6 V |
| 输出 | CMOS |
| PLL | Yes |
| 其他名称 | 296-9208-5 |
| 封装/外壳 | 16-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 长度 | 19.3mm |
| 最大工作电源电压 | 6 V |
| 最低工作电源电压 | 2 V |
| 包装类型 | PDIP |
| 宽度 | 6.35mm |
| 系列 | CD74HC4046A |
| 单位重量 | 0.033570 oz |
| 工作温度范围 | -55C to 125C |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 可编程 | No |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 2.5/3.3/5 V |
| 工作电源电压（最小值） | 2 V |
| 工作电源电压（最大值） | 6 V |
| 删除 | Compliant |
| 工作温度（最大） | 125C |
| 工作温度（最小值） | -55C |
| PLL Type | :VCO |
| 频率 | :38MHz |
| 电源电流 | :8µA |
| Supply Voltage Min | :2V |
| Supply Voltage Max | :6V |
| Digital IC Case Style | :DIP |
| No. of Pins | :16 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Device Marking | :74HC4046 |
| IC Generic Number | :74HC4046 |
| Logic Function Number | :744046 |
| Logic IC Base Number | :744046 |
| Logic IC Family | :HC |
| Logic IC Function | :High Speed CMOS Logic Phase Locked Loop with VCO |
| 工作温度范围 | :-55°C to +125°C |
| Supply Voltage Range | :2V to 6V |
| 端接类型 | :Through Hole |
| Weight (kg) | 0.001667 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | PDIP (N) | 16 |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | HC |
| tpd @ Nom Voltage | 64 |
| Bits | 1 |
| 输入电平 | |
| HiRel | |
| Package Group | PDIP SO SOIC TSSOP |
| Reference Design | |
| VCC | 6 |
| Datasheet | SCHS204J |
| 输出电平 | |
| F @ Nom Voltage | 70 |
| ICC @ Nom Voltage | 0.08 |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 5.2/-5.2 |
| TI Design | |
| 电压 | 3.3 5 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
