tdk epcos

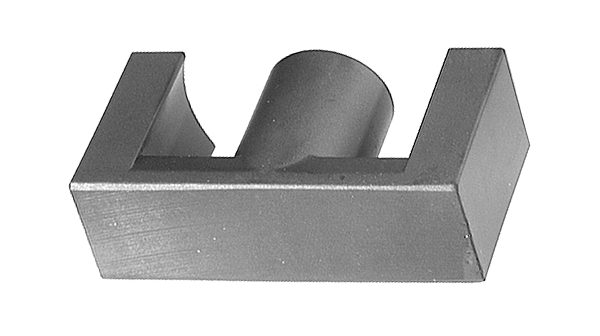

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | ETD Core |
| 产品厚度 | 16.7 mm |
| 产品高度 | 24.9 mm |
| 产品长度 | 48.5 mm |
| 应用范围 | SMPS Transformer |
| 家庭 | B66367 |
| 标准包装 | 120 |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 120 |
| 产品 | Ferrite Cores |
| 核心规格 | ETD 49 x 25 x 16 |
| 封装 | Bulk |
| 产品类型 | ETD Core |
| 容差 | - % |
| RoHS | RoHS Compliant |
| Dimensions L x W x H | 58 x 55 x 43.5 mm |
| a | 48.5 |
| c | 16.7 |
| 材质 | N87 |
| e | 17.7 |
| Description | ETD 49 core |
| ø d1 | 36.1 |
| Inductance constant | 314 nH |
| ø d2 | 16.7 |
| Relative magnetic permeability | 135 |
| Air gap | With |
| b | 24.9 |
| Board Level Components | Y |
| 满足标准 | IEC 61185 |
| 材料 | N87 |
| 附件类型 | 铁氧体磁芯 |
| 使用于 | 电源变压器，SMPS 变压器 |
| 宽度 | 16.7mm |
| 尺寸 | 48.5 x 16.7 x 24.9mm |
| 深度 | 24.9mm |
| 长度 | 48.5mm |
| AL 值 | 314nH |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
