analog devices

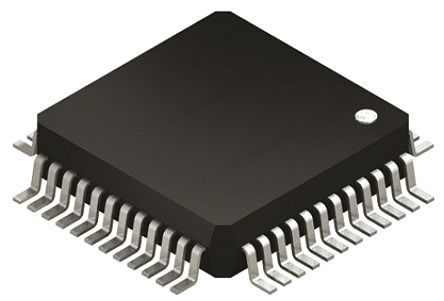

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 48LQFP |
| 分辨率 | 8 Bit |
| 转换速率 | 30 Msps |
| 建筑 | Segment |
| 数字接口类型 | Parallel |
| 每个芯片的输出端数量 | 3 |
| 输出类型 | Current |
| 满量程误差 | ±5 %FSR |
| 积分非线性误差 | ±1 LSB |
| 最大建立时间 | 0.012 us |
| 工作温度 | 0 to 70 °C |
| 标准包装 | Trays |
| Typical Single Supply Voltage | 5 |
| 安装 | Surface Mount |
| Package Width | 7 |
| PCB | 48 |
| 欧盟RoHS指令 | Compliant |
| DAC通道数 | 3 |
| 电源类型 | Single |
| 最大建立时间 | 0.012 |
| 最低工作温度 | 0 |
| 供应商封装形式 | LQFP |
| 标准包装名称 | QFP |
| 转换器类型 | Video |
| 最高工作温度 | 70 |
| Maximum Single Supply Voltage | 5.25 |
| Package Length | 7 |
| 引脚数 | 48 |
| Minimum Single Supply Voltage | 4.75 |
| Package Height | 1.4 |
| 铅形状 | Gull-wing |
| 位数 | 8 |
| 输出数目和类型 | 3 Current, Unipolar |
| 安装类型 | Surface Mount |
| 建立时间 | 12ns |
| 数据接口 | Parallel |
| 采样率（每秒） | 30M |
| 供应商设备封装 | 48-LQFP (7x7) |
| 电压电源 | Single Supply |
| 封装 | Tray |
| 转换器数量 | 3 |
| 封装/外壳 | 48-LQFP |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作电源电压 | 4.75 V to 5.25 V |
| 最大功率耗散 | 625 mW |
| 封装/外壳 | LQFP-48 |
| 安装风格 | SMD/SMT |
| 通道数 | 3 Channel |
| 最低工作温度 | 0 C |
| 系列 | ADV7120 |
| 工厂包装数量 | 250 |
| 最高工作温度 | + 70 C |
| 类型 | Video Encoder |
| RoHS | RoHS Compliant |
| 接口类型 | Parallel |
| 工作温度范围 | 0C to 70C |
| 包装类型 | LQFP |
| 工作温度（最大） | 70C |
| 工作温度（最小值） | 0C |
| 工作温度分类 | Commercial |
| Dual Supply Voltage (Typ) | Not Required V |
| 电源要求 | Single |
| Dual Supply Voltage (Min) | Not Required V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 4.75 V |
| 单电源电压（最大值） | 5.25 V |
| 单电源电压（典型值） | 5 V |
| Dual Supply Voltage (Max) | Not Required V |
| 分辨率（位） | :8bit |
| 采样速率 | :80MSPS |
| Input Channel Type | :Parallel |
| Supply Voltage Range | :4.75V to 5.25V |
| Digital IC Case Style | :QFP |
| No. of Pins | :48 |
| 电源电流 | :125mA |
| Operating Temperature Min | :0°C |
| Operating Temperature Max | :70°C |
| MSL | :MSL 3 - 168 hours |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :7120 |
| IC Case Style | :QFP |
| No. of Bits | :8 |
| No. of DACs | :3 |
| 工作温度范围 | :0°C to +70°C |
| Supply Voltage Max | :5.25V |
| Supply Voltage Min | :4.75V |
| 端接类型 | :SMD |
| Weight (kg) | 0.07 |
| Tariff No. | 85423190 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
