SM15B rectangular connectors - headers, male pin

SM15B rectangular connectors - headers, male pin 系列

紧凑型15位直角PCB连接器，适用于表面安装

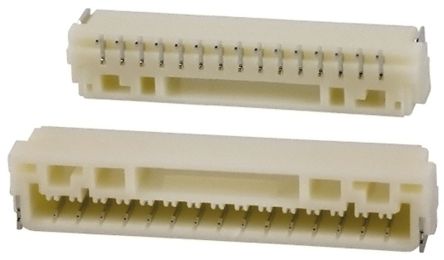

JST Mfg. Co., Ltd. 的 SM15B 系列是一款紧凑型15位直角PCB连接器，设计用于表面安装。如果您正在开发小型化设备或需要在有限空间内集成高密度连接器，这些连接器非常适合。它们特别适用于消费电子产品、工业控制面板和医疗设备等领域，在这些领域中空间非常宝贵，但仍然需要可靠的连接。

值得注意的是，它们具有很高的灵活性——既有公针配置也有母座配置，允许您构建坚固且灵活的电路。当工程师们需要一个不牺牲性能的高密度解决方案时，往往会选用这一系列。另一个实用的好处是其直角设计，这有助于更有效地布线电缆并减少板上的杂乱。表面安装设计使其易于焊接，而直角方向还可以帮助整齐排列组件，特别是在密集的PCB布局中。

系列图片（11 张）

文档与媒体

PDF 文档

PDF 文档

PDF 文档

PDF 文档

PDF 文档

PDF 文档

PDF 文档

常见问答

内容由 AI 生成，仅供参考

加载中...

SM15B rectangular connectors - headers, male pin - 型号列表

共 9 个型号

制造商零件编号	库存	价格	产品类别	标准包装数量	颜色	间距	包装方式	端接方式	触头类型	安装类型	连接器类型	接触镀层	排数	位数	加载位置数	其他名称	RoHS	产品特性	紧固类型	额定电压	最大额定电流	触头材料	触点数	类型	系列	触点形式	每排/每行位置数	主要用途	输出配置	方向	端接排数	覆盖范围
3 SM15B-SRSS-TB(LF)(SN) CONN HEADR SH 15POS SIDE 1MM TIN JST SH Series 1mm Pitch 15 Way 1 Row Right Angle PCB Header, Solder Termination, 1A JST Sales America Inc	12000	137: ¥4.0752	-	3,000	Natural	0.039" (1.00mm)	Tape & Reel (TR)	Solder	Male Pin	Surface Mount, Right Angle	Header, Shrouded	Tin	1	15	All	455-1815-1	Lead free / RoHS Compliant	Solder Retention	-	50 V ac/dc	1A	Copper Alloy	15	Shrouded Header	SH	Male Pin	All	Solder Retention	Surface Mount, Right Angle	-	-	-

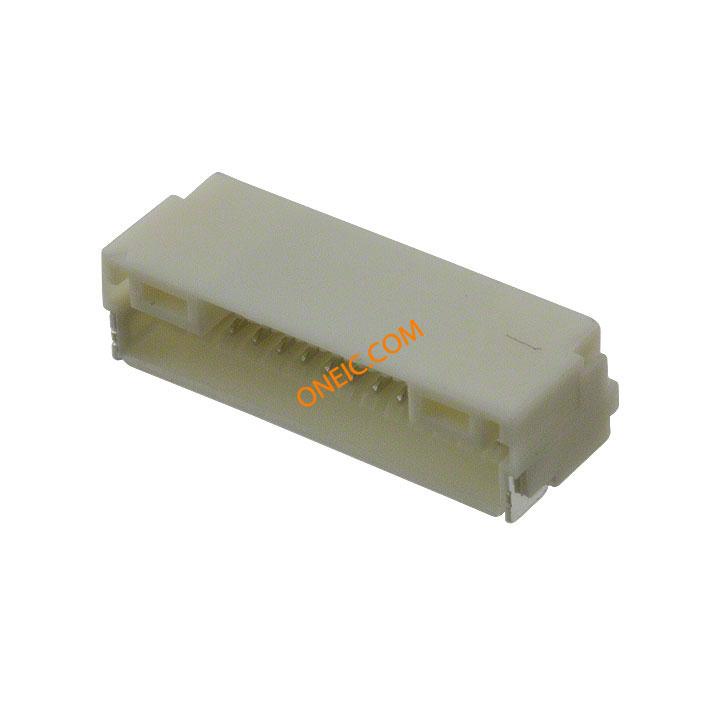

SM15B-NSHSS-TB (LF)(SN) CONN HEADER 15 POS R/A SMD 1.0MM JST Sales America Inc	1500	1500: ¥4.386	-	1,500	Natural	0.039" (1.00mm)	Tape & Reel (TR)	Solder	Outer Shroud Contact	Surface Mount, Right Angle	Header, Shrouded	Tin	1	15	All	455-2764-1	Lead free / RoHS Compliant	Solder Retention	Latch Holder	-	-	-	-	-	-	-	-	-	-	-	-	-

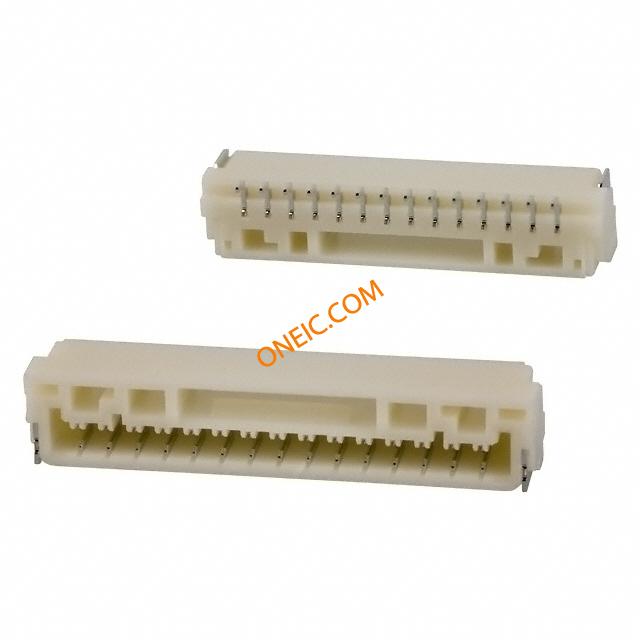

4 SM15B-GHS-TB(LF)(SN)- CONN HEADER GH SIDE 15POS 1.25MM JST GH Series 1.25mm Pitch 15 Way Right Angle PCB Header, Solder Termination, 1A JST GH 系列 1.25mm节距 15路直角 PCB 针座, 焊接端接, 1A , 表面安装 JST Sales America Inc	2000	1: ¥3.465	-	2,500	Natural	0.049" (1.25mm)	Tape & Reel (TR)	Solder	Male Pin	Surface Mount, Right Angle	Header, Shrouded	Tin	1	15	All	455-1577-1	Lead free / RoHS Compliant	-	Latch Holder	50 V ac/dc	1A	Phosphor Bronze	15	Wire to Board	GH	-	-	-	-	直角	焊接	覆盖
SM15B-ZESS-TB(LF)(SN)- CONN HEADER R/A SMD 15POS ZE JST Sales America Inc	10	1000: ¥4.6308	-	1,000	Natural	0.059" (1.50mm)	Tape & Reel (TR)	Solder	Outer Shroud Contact	Surface Mount, Right Angle	Header, Shrouded	Tin	1	15	All	455-2408-6	Lead free / RoHS Compliant	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

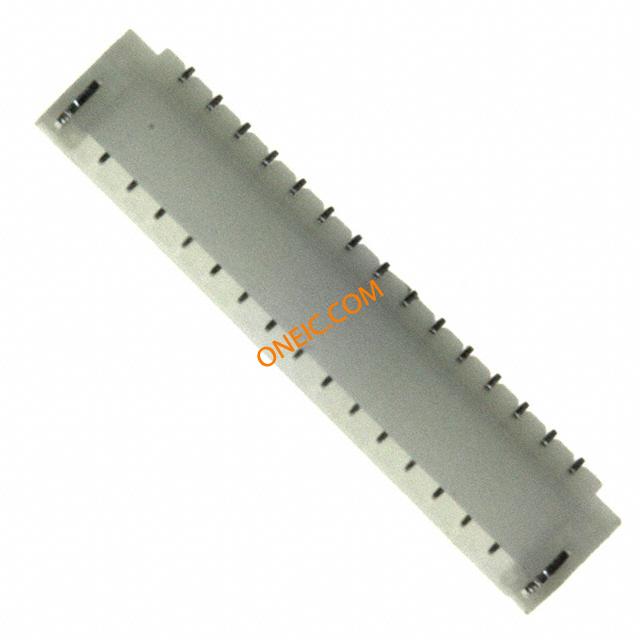

2 SM15B-SURS-TF(LF)(SN) CONN HEADER 15PS .8MM TIN SIDE E JST Sales America Inc	10	3500: ¥4.8552	-	3,500	Natural	0.031" (0.80mm)	Tape & Reel (TR)	Solder	Male Pin	Surface Mount, Right Angle	Header, Shrouded	Tin	1	15	All	455-2042-2	Lead free / RoHS Compliant	Solder Retention	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SM15B-PASS-TBT (LF)(SN) CONN HEADER PA 15POS SIDE SMT JST Sales America Inc	241	1: ¥9.849	-	1,000	Natural	0.079" (2.00mm)	Tape & Reel (TR)	Solder	Male Pin	Surface Mount, Right Angle	Header, Shrouded	Tin	1	15	All	-	-	Solder Retention	Locking Ramp	-	-	-	-	-	-	-	-	-	-	-	-	-
SM15B-SURS-TF SMD IDC WIRE TO BRD .8MM HITCH JST Sales America Inc	0		-	3,500	Natural	0.031" (0.80mm)	Tape & Reel (TR)	Solder	Male Pin	Surface Mount, Right Angle	Header, Shrouded	Tin-Lead	1	15	All	Q2164407	-	Solder Retention	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SM15B-SRSS-TB CONN HEADR SH 15POS SIDE 1MM TIN JST Sales America Inc	0		-	3,000	Natural	0.039" (1.00mm)	Tape & Reel (TR)	Solder	Male Pin	Surface Mount, Right Angle	Header, Shrouded	Tin-Lead	1	15	All	455-1433-2	Contains lead / RoHS non-compliant	Solder Retention	-	-	-	-	-	-	-	-	-	-	-	-	-	-
SM15B-SRSS-TB(LF)(SN)-CUT TAPE JST	0		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

第 1 / 1 页
