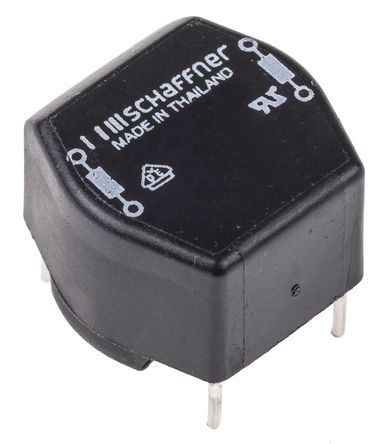

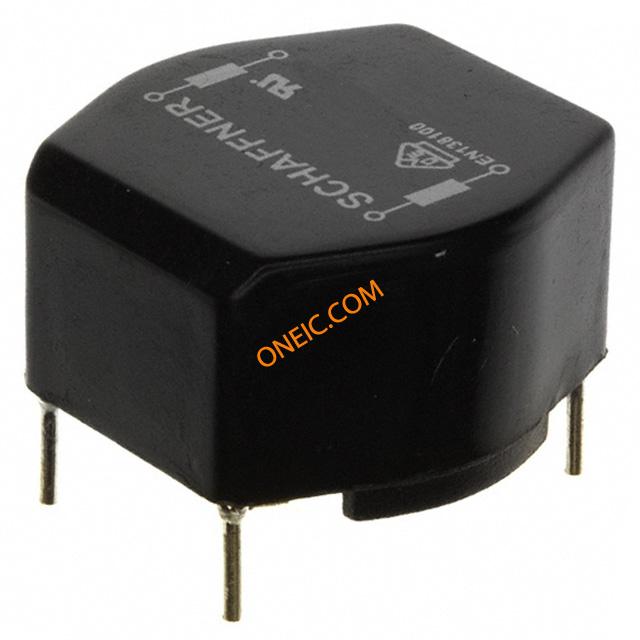

RN114-1 filter 系列
Schaffner Holding AG电流补偿共模电感，用于电子设备的噪声抑制
Schaffner 的 RN114-1 滤波器系列是一种电流补偿共模扼流圈，设计用于电子电路中的噪声抑制。这些滤波器通过过滤掉不需要的噪声来减少电磁干扰（EMI），因此在各种工业和商业应用中都是必不可少的。如果您正在处理电源供应、电机驱动或任何高功率电子设备，这些滤波器可以显著提高信噪比并确保符合EMI标准。
值得注意的是，这些滤波器特别适用于噪声水平较高的应用，这通常是由于负载性质或工作条件所致。当工程师需要一种可靠的方法来抑制共模电流而不影响差模信号时，往往会选择这种滤波器。另一个实用的好处是它们能够处理广泛的电流范围，使其在不同的系统设计中具有很高的灵活性。
如果您处于嘈杂的环境中或需要满足严格的EMI要求，RN114-1系列滤波器可能是您工具箱中的宝贵补充。它们提供了一种平衡的滤波方法，结合了高性能与易于集成到现有系统的特点。
系列图片（10 张）
文档与媒体
常见问答
RN114-1 filter - 型号列表
共 6 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 产品 | 交货时间 | 子类别 | 标准包装数量 | RoHS | SVHC | 欧盟RoHS | 海关税号 | 认证机构 | 材料阻燃等级 | 电流 | 核心类型 | 容差 | 电感量 | 滤波器类型 | 量程（°/s） | 测试频率 | 测试电压 | 额定电压 | 电感量范围 | 额定直流电流 | 直流电阻（DCR） | 击穿电压 | 最大额定电流 | 直流电阻（DCR）（最大） | 自谐振频率 | 初始电阻（最小） | 深度 | 宽度 | 高度 | 重量 | 包装方式 | 屏蔽 | 高度（最大） | 安装类型 | 引脚数 | 封装形式 | 总长度 | 尺寸/外形 | 端接样式 | 总体尺寸 | 类型 | 系列 | 配置 | 线路数量 | 行业别名 | 适用产品/相关产品 | 工作温度 | 零件号别名 | 零件状态 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Common Mode Filters / Chokes RN114-1.2/02 Common Mode Chokes Dual 10mH 10kHz 1.2A 200mOhm DCR Thru-Hole CHOKE COMPENSATED 10MH 1.2A HORZ Common-mode choke EMC 1.2A 10mH CHOKE, COM/ASYM MODE, 2X10MH, 1.2A Schaffner RN 系列 10 mH -30 → +50% 电流补偿扼流圈, 1.2A Idc, 200mΩ Rdc Schaffner | 105 | 1: ¥9.248 | Common Mode Filters / Chokes | Chokes | 84 Days | Common Mode Chokes | 25 | RoHS Compliant | :No SVHC (20-Jun-2013) | Compliant | 85045020 | :UL, VDE | :UL94V-0 | 1.2A | :Common / Asymmetrical | - 30 %, + 50 % | 10 mH | Power Line | :SCHAFFNER - RN Series | 10 kHz | :1500V | 250VAC | :+50%, -30% | :1.2A | 200 mOhm | 1.5kVAC | 1.2 A | :0.2ohm | DC to 1 kHz | 200 mOhms | 21.8 | 21.5 mm | 13.5 | 0.0008 | Tray | Unshielded | 0.531" (13.50mm) | Through Hole | :4 | 13.2 mm | 22.8 | 21.5 mm W x 22.5 mm L x 13.2 mm H | Through Hole | :22.5mm x 21.5mm x 13.2mm | Current Compensated Chokes | RN | Dual | 2 | RN 114-1.2-02, RN 114-1.2/02, RN114-1.2/02 | RN114-1.2/02 | - 40 C to + 125 C | 1,2/02 114- RN | - |

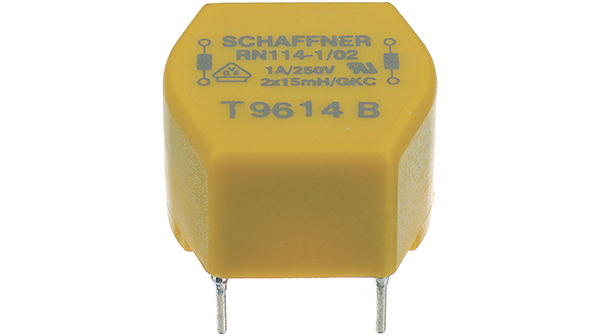

 Common Mode Filters / Chokes RN114-1/02 Common Mode Chokes Dual 15mH 10kHz 1A Thru-Hole CHOKE COMPENSATED 15MH 1A HORZ CHOKE, COM/ASYM MODE, 2X15MH, 1A CURRENTCOMPENSATED1ASINGLEPHASECHOKE,PINCONNECTION Schaffner RN 系列 15 mH -30 → +50% 电流补偿扼流圈, 1A Idc, 375mΩ Rdc Schaffner | 500 | 1: ¥9.248 | Common Mode Filters / Chokes | Chokes | 84 Days | Common Mode Chokes | 25 | RoHS Compliant | :No SVHC (20-Jun-2013) | Compliant | 85045020 | :UL, VDE | :UL94V-0 | 1A | :Common / Asymmetrical | - 30 %, + 50 % | 15 mH | Power Line | :SCHAFFNER - RN Series | 10 kHz | :1500V | 250VAC | :+50%, -30% | :1A | 375 mOhm | 1.5kVAC | 1 A | :0.375ohm | DC to 1 kHz | 375 mOhms | 21.8 | 22.5 mm | 13.5 | 0.008 | Tray | Unshielded | 0.531" (13.50mm) | Through Hole | :4 | 21.5 mm x 22.5 mm x 13.2 mm | 22.8 | 22.5 mm W x 21.5 mm L x 13.2 mm H | Through Hole | :22.5mm x 21.5mm x 13.2mm | Current Compensated Chokes | RN | Dual | 2 | RN 114-1-02, RN 114-1/02, RN114-1/02 | RN114-1/02 | - 40 C to + 125 C | - | 290-193 |
Common Mode Filters / Chokes RN114-1.5/02 Common Mode Chokes Dual 6.8mH 10kHz 1.5A 130mOhm DCR Thru-Hole CHOKE COMPENSATED 6.8MH HORZ Common Mode Chokes Dual 6.8mH 10kHz 1.5A Thru-Hole CHOKE, COM/ASYM MODE, 2X6.8MH, 1.5A CURRENTCOMPENSATED1.5ASINGLEPHASECHOKE,PINCONNECTION Inductor, radial 6.8 mH (2x) 1.5 A (2x), RN114-1,5/02, Schaffner Schaffner RN 系列 6.8 mH -30 → +50% 电流补偿扼流圈, 1.5A Idc, 130mΩ Rdc Schaffner | 460 | 1: ¥9.248 | Common Mode Filters / Chokes | Chokes | 84 Days | Common Mode Chokes | 25 | RoHS Compliant | :No SVHC (20-Jun-2013) | Compliant | 85045020 | :UL, VDE | :UL94V-0 | 1.5A | :Common / Asymmetrical | - 30 %, + 50 % | 6.8 mH | Power Line | :SCHAFFNER - RN Series | 10 kHz | :1500V | 250VAC | :+50%, -30% | :1.5A | 130 mOhm | 1.5kVAC | 1.5 A | :0.13ohm | DC to 1 kHz | 130 mOhms | 21.8 | 22.5 mm | 13.5 | 0.01 | Tray | Unshielded | 0.531" (13.50mm) | Through Hole | :4 | 21.5 mm x 22.5 mm x 13.2 mm | 22.8 | 22.5 mm W x 21.5 mm L x 13.2 mm H | Through Hole | :22.5mm x 21.5mm x 13.2mm | Current Compensated Chokes | RN | Dual | 2 | RN 114-1.5-02, RN 114-1.5/02, RN114-1.5/02 | RN114-1.5/02 | - 40 C to + 125 C | 1,5/02 1.5/02 114- RN | 288-210 |
 SCHAFFNER EMC | 425 | 1: ¥6.528 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
SCHAFFNER EMC | 13 | 1: ¥15.478 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 2000 | 500: ¥8.5136 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
