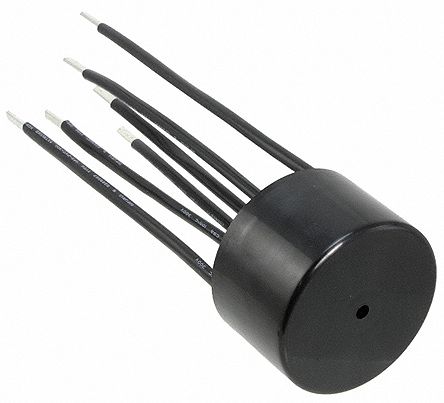

RD7137 inductor 系列
Schaffner Holding AG电流补偿共模电感，用于电气噪声抑制
施affner公司的RD7137系列是用于有效抑制电气噪声的电流补偿共模扼流圈系列产品。这些组件特别适用于电源、开关模式电源转换器以及其他需要降低噪声的高频切换应用场合。
如果你正在设计涉及电力电子的产品，尤其是那些处理高频切换的应用，这些共模扼流圈可以显著提高系统的性能，减少辐射发射和电磁干扰（EMI）。值得注意的是，它们具有电流补偿功能，即使通过扼流圈的电流发生变化，也能保持一致的性能。这与传统共模扼流圈在不同负载条件下可能会性能下降相比，是一个显著的优势。
当工程师们需要一个可靠的方法来抑制共模噪声而又不增加太多设计体积时，往往会选用这种类型的组件。它们能够处理广泛的电流范围，使其在各种应用中都非常灵活，从工业设备到电信基础设施。总体而言，RD7137系列是提升电力电子产品EMI性能的理想选择。

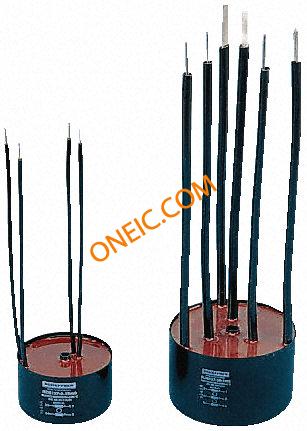

系列图片（8 张）
文档与媒体
常见问答
RD7137 inductor - 型号列表
共 5 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 产品 | 交货时间 | 子类别 | 零件号别名 | 标准包装数量 | RoHS | 零件状态 | 电流 | 电感量 | 滤波器类型 | 直流电阻（DCR） | 最大额定电流 | 初始电阻（最小） | 直径 | 包装方式 | 高度（最大） | 安装类型 | 尺寸/外形 | 端接样式 | 线路数量 | 行业别名 | 工作温度 | 容差 | 测试频率 | 高度 | 封装形式 | 系列 | 屏蔽 | 类型 | 欧盟RoHS | 电感量范围 | 25°C时电阻（典型） | 导线线规 | 额定电压 | 击穿电压 | 深度 | 总长度 | 配置 | 宽度 | 功能 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Common Mode Filters / Chokes CHOKE 36A 0.5mH/path CURRENT-COMPENSATED Common Mode Chokes Triple 500uH 1kHz 36A 2.75mOhm DCR Thru-Hole CHOKE COMPENSATED 0.5MH 36A TRI Schaffner 500μH -30 to +50% Current Compensated Choke, 36A Idc, 2.75mΩ Rdc CURRENTCOMPENSATED36ACHOKE,WIRECONNECTION Schaffner | 58 | 1: ¥175.508 | Common Mode Filters / Chokes | Chokes | 84 Days | Common Mode Chokes | 0M5 RD7137-36- | 10 | RoHS Compliant | 292-148 | 36A | 500 uH | Power Line | 2.75 mOhm | 36 A | 2.75 mOhms | 70 mm | Tray | 1.594" (40.50mm) | Through Hole | 70 mm Dia. x 40 mm H | Through Hole | 3 | RD 7137-36-0M5, RD 7137-36-0m5 | - 25 C to + 110 C | - 30 %, + 50 % | 1 kHz | 40.5mm | 40 mm | RD | Unshielded | - | Compliant | - | - | - | - | - | - | - | - | - | - |
 Common Mode Filters / Chokes CHOKE 10A 6.6mH/path CURRENT-COMPENSATED CHOKE COMPENSATED 6.6MH 10A TRI CURRENTCOMPENSATED10ACHOKE,WIRECONNECTION Schaffner RD 系列 6.6 mH -30 → +50% 共模扼流圈, 10A Idc, 21.9mΩ Rdc Schaffner | 10 | 10: ¥137.719 | Common Mode Filters / Chokes | Chokes | 84 Days | Common Mode Chokes | 6M6 RD7137-10- | 10 | RoHS Compliant | 292-145 | 10A | 6.6 mH | Power Line | 21.9 mOhm | 10 A | 21.9 mOhms | 70 mm | Tray | 1.594" (40.50mm) | Through Hole | 70 mm Dia. x 40 mm H | Through Hole | 3 | RD 7137-10-6M6 | - 25 C to + 110 C | - 30 %, + 50 % | 1 kHz | 40mm | 40 mm | RD | Unshielded | - | - | 6.6 mH | 21.9mΩ | 1.5mm | - | - | - | - | - | - | - |
 Common Mode Filters / Chokes CHOKE 16A 2.8mH/path CURRENT-COMPENSATED Common Mode Chokes Triple 2.8mH 1kHz 16A Thru-Hole CHOKE COMPENSATED 2.8MH 16A TRI Common Mode Chokes Triple 2.8mH 1kHz 16A 10.7mOhm DCR Thru-Hole CURRENTCOMPENSATED16ACHOKE,WIRECONNECTION Schaffner | 95 | 1: ¥148.784 | Common Mode Filters / Chokes | Chokes | 84 Days | Common Mode Chokes | 2M8 RD7137-16- | 10 | RoHS Compliant | 292-146 | 16A | 2.8 mH | Power Line | 10.7 mOhm | 16 A | 10.7 mOhms | 70 mm | Tray | 1.594" (40.50mm) | Through Hole | 70 mm Dia. x 40 mm H | Through Hole | 3 | RD 7137-16-2M8 | - 25 C to + 110 C | - 30 %, + 50 % | 1 kHz | 40.5 | 40 mm | RD | Unshielded | Power Line | Compliant | - | - | - | 600VAC|850VDC | 2.5kVAC | 70.5 | 70.5 | Triple | - | - |
Common Mode Filters / Chokes CHOKE 25A 1.3mH/path CURRENT-COMPENSATED CHOKE COMPENSATED 1.3MH 25A TRI Schaffner 1.3mH -30 to +50% Current Compensated Choke, 25A Idc, 4.45mΩ Rdc Common Mode Chokes Triple 1.3mH 1kHz 25A 4.45mOhm DCR Thru-Hole CURRENTCOMPENSATED25ACHOKE,WIRECONNECTION Schaffner RD 系列 1.3 mH -30 → +50% 电流补偿扼流圈, 25A Idc, 4.45mΩ Rdc Schaffner | 58 | 5: ¥163.20 | Common Mode Filters / Chokes | EMC/EMI Chokes | 84 Days | Common Mode Chokes | 1M3 RD7137-25- | 10 | RoHS Compliant | 292-147 | 25A | 1.3 mH | Power Line | 4.45 mOhm | 64 A | 4.45 mOhms | 70 mm | Tray | 1.594" (40.50mm) | Through Hole | 70 mm Dia. x 40 mm W | Through Hole | 3 | RD 7137-25-1M3 | - 25 C to + 110 C | - 30 %, + 50 % | - | 40.5mm | - | RD | - | Current- Compensated Chokes | - | 1300 μH | 4.45mΩ | - | - | - | - | - | - | 40 mm | Y |
Common Mode Filters / Chokes CHOKE 6A 12mH/path CURRENT-COMPENSATED CHOKE COMPENSATED 12MH 6A TRIPLE CURRENTCOMPENSATED6ACHOKE,WIRECONNECTION Schaffner | 20 | 5: ¥157.284 | Common Mode Filters / Chokes | Chokes | 84 Days | Common Mode Chokes | 6-12M0 RD7137- | 10 | RoHS Compliant | 292-144 | 6A | 12mH | Power Line | 60.6 mOhm | 6 A | 60.6 mOhms | 70 mm | Tray | 1.594" (40.50mm) | Through Hole | 2.756" L x 2.756" W (70.00mm x 70.00mm) | Radial | 3 | RD 7137-6-12M0 | -25°C ~ 110°C | - | 1 kHz | - | 40 mm | - | - | Current Compensated Chokes | - | - | - | - | - | - | - | - | - | - | - |
