PC724V transistor output optocoupler 系列型号列表/参数/数据手册

Sharp Corporation 的 PC724V 系列是一款采用晶体管输出级设计的6引脚光耦合器。这些器件在输入和输出电路之间提供电气隔离，使其成为信号完整性和安全性至关重要的应用的理想选择。如果您正在处理涉及高压控制或敏感电子系统的项目，这些光耦合器是首选。

值得注意的是，与市场上一些其他光耦合器相比，PC724V 在处理高电流方面更为 robust。当工程师需要在不牺牲隔离性能的情况下切换较大负载时，往往会选用这种光耦合器。晶体管输出允许更高的电流驱动能力，这在电机控制或继电器切换应用中特别有用。此外，六引脚配置提供了在电路布局和连接方案方面的灵活性，能够高效地满足各种电路需求。

另一个实用的好处是在恶劣工作条件下的可靠性。PC724V 系列以其长期稳定性和时间上的最小漂移而闻名，这对于关键任务系统至关重要。因此，它们适用于工业自动化、医疗设备和汽车电子等领域，这些领域对一致性能有严格要求。

制造商零件编号	库存	价格	产品类别	其他名称	标准包装数量	输入类型	输出类型	通道数量	隔离电压	Vce饱和电压（最大）	最小输入电压	输出电流/通道	电流传输比（最大）	电流传输比（最小）	平均整流电流（每二极管）	包装方式	安装类型	封装形式	RoHS	工厂包装数量	输出端	上升时间（典型）	LED正向电压	最大功耗	电压负载调整率	输入偏置电流（最大）	集电极电流（Ic）（最大）	反向关断电压（典型）	最大传播延迟 @ V, 最大CL	正向电压（最大）@ If	工作温度

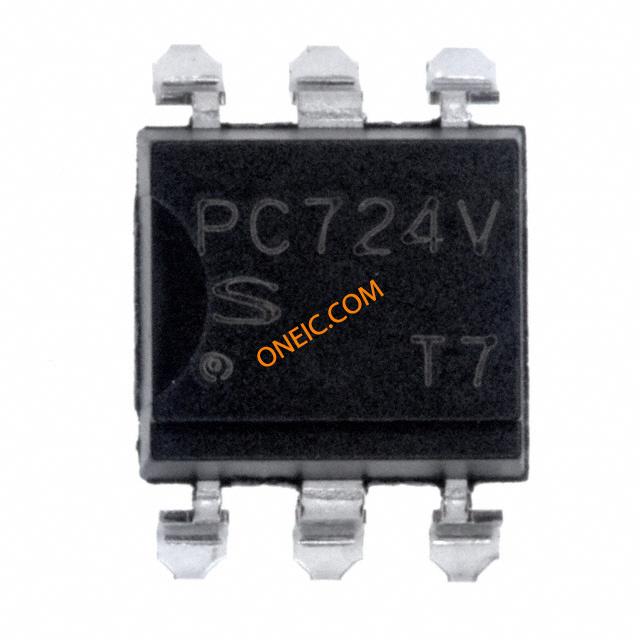

PC724V0NIPXF Optocoupler DC-IN 1-CH Transistor DC-OUT 6-Pin PDIP SMT T/R Transistor Output Optocouplers NRND DC Input Trans. Output OPTOCOUPLER TRANS 5KVRMS 6SMD sharp microelectronics	10	4000: ¥3.1062	Transistor Output Optocouplers	425-2158-2	Tape & Reel	DC	DC	1	5000 Vrms	200mV	35 V	80mA	80 %	80 %	150mA	Reel	Surface Mount	6PDIP SMT	RoHS Compliant	1000	NPN Phototransistor	18 us	1.4 V	320 mW	6 V	150 mA	80 mA	6 V	18 us	1.7 V	-25 to 100 °C
PC724V0NSZXF Optocoupler DC-IN 1-CH Transistor DC-OUT 6-Pin PDIP Sleeve Transistor Output Optocouplers NRND DC Input Trans. Output OPTOCOUPLER TRANS 5KVRMS 6DIP sharp microelectronics	10	1: ¥5.916	Transistor Output Optocouplers	425-2159-5	Tape & Reel	DC	DC	1	5000 Vrms	200mV	35 V	80mA	80 %	80 %	150mA	Sleeve	Through Hole	6PDIP	RoHS Compliant	500	NPN Phototransistor	18 us	1.4 V	320 mW	6 V	150 mA	80 mA	6 V	18 us	1.7 V	-25 to 100 °C

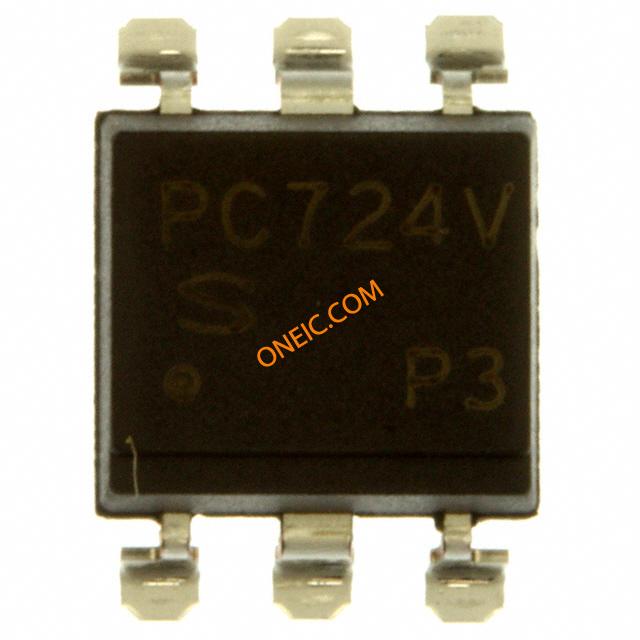

PC724V0NIPX PHOTOCOUPLER HI IF 6-SMD OPTOCOUPLER TRANS 5KVRMS 6SMD Sharp Microelectronics	0		-	425-1382-2	1,000	DC	Transistor	1	5000Vrms	200mV	35V	80mA	80% @ 100mA	20% @ 100mA	150mA	Tape & Reel (TR)	Surface Mount	6-SMD	Contains lead / RoHS non-compliant	-	-	-	-	-	-	-	-	-	-	-	-
PC724V0NSZX PHOTOCOUPLER HI IF 6-DIP OPTOCOUPLER TRANS 5KVRMS 6DIP Sharp Microelectronics	0		-	425-1426-5	1,000	DC	Transistor	1	5000Vrms	200mV	35V	80mA	80% @ 100mA	20% @ 100mA	150mA	Tube	Through Hole	6-DIP (0.300", 7.62mm), 5 Leads	-	-	-	-	-	-	-	-	-	-	-	-	-
PC724V Sharp	0		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

PC724V transistor output optocoupler

PC724V transistor output optocoupler 系列

系列图片（3 张）

文档与媒体

常见问答

PC724V transistor output optocoupler - 型号列表

其他名称

包装方式

封装形式

标准包装数量

工厂包装数量

RoHS

输出类型

隔离电压

最小输入电压

电流传输比（最大）

电流传输比（最小）

安装类型
