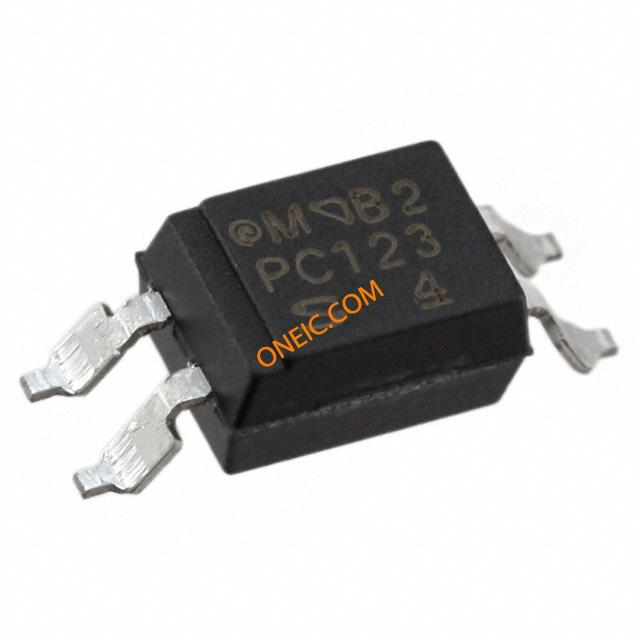

PC123X2 transistor output optocoupler 系列
Sharp Corporation单通道晶体管输出光耦合器，用于电气隔离应用
Sharp Corporation 的 PC123X2 系列是一款单通道晶体管输出光耦合器，专为电气隔离应用设计。这些设备常用于信号完整性和安全性至关重要的系统中，例如电源供应、医疗设备和工业控制系统。
如果您正在开发需要隔离数字信号与高压电路的项目，这些光耦合器是理想的选择。它们提供可靠的电隔离，这意味着可以在保护敏感电子元件免受损坏的同时，仍能实现干净的信号传输。一个实际的好处是，它们能够有效地处理高低电压水平，使其在不同的应用领域具有广泛的适用性。
当工程师需要一种简单而坚固的方式来隔离数字信号而不牺牲性能时，通常会选择这种光耦合器。PC123X2 系列以其快速的响应时间和低工作电流而闻名，使其适用于对信号完整性至关重要的实时应用。此外，这些光耦合器紧凑的外形使其易于集成到现有的 PCB 布局中，节省空间并降低设计复杂度。
系列图片（8 张）
文档与媒体
常见问答
PC123X2 transistor output optocoupler - 型号列表
共 5 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 标准包装数量 | 工厂包装数量 | RoHS | 输出端 | 输入类型 | 输出类型 | 上升时间（典型） | 供电电压 | 通道数量 | LED正向电压 | 隔离电压 | Vce饱和电压（最大） | 最小输入电压 | 最大功耗 | 电压负载调整率 | 输入偏置电流（最大） | 输出电流/通道 | 电流传输比（最大） | 电流传输比（最小） | 正向电压（最大）@ If | 平均整流电流（每二极管） | 包装方式 | 安装类型 | 封装形式 | 工作温度 | 最小起订量 | 单位包装 | 汽车级 | 认证机构标志 | 通道数 | 最大功率 | 下降时间（典型） | 集电极-发射极饱和电压（最大）@ Vge, Ic | 位数 | 匹配码 | 标准交期 | 标准封装名称 | 欧盟RoHS | 海关税号 | 电流 | 额定电压 | 输出隔离 | 集电极电流（Ic）（最大） | 最大传播延迟 @ V, 最大CL | 深度 | 宽度 | 长度 | 重量 | 引脚样式 | 引脚间距 | 柱间距 | 引脚数 | 光学材料（应为封装材料） | 包装数量 | 抗辐射加固 | 下降时间 | 额定功率 | 元件数量 | LED正向电流 | 击穿电压 | 集电极截止电流（最大） | 冷却的封装 | 其他名称 | 峰值脉冲电流（8/20µs） | 开关时间（Ton, Toff）（最大） | 总长度 | 外壳尺寸-插件 | 印刷电路板数量 | 认证机构 | 晶体管类型 | 输出电压（最大） | 传播延迟时间 | 共模瞬态抗扰度（最小） | SPG | 原理图 | 单元数量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP T/R Transistor Output Optocouplers Photocoupler Lead Free OPTOCOUPLER, VDE, 100-250 % OPTOCOUPLER TRANS 5KVRMS 4SMD PHOTOCOUPLER sharp microelectronics | 22000 | 2000: ¥1.3709 | Transistor Output Optocouplers | Tape & Reel | 2000 | RoHS Compliant | NPN Phototransistor | DC | DC | 18 us | 1.2V | 1 | 1.2 V | 5000 Vrms | 200mV | 70 V | 200 mW | 6 V | 50 mA | 12.5mA | 400 % | 5mA | 1.4 V | 50mA | Tape and Reel | Through Hole | 4PDIP | -30 to 100 °C | 8000 | 2000 | NO | YY/N | 1 | 200mW | 0.003ms | 70V | 4 | PC123X2YUP0F | 16 weeks | PDIP | Compliant | 85414090 | :5mA | :70V | :Phototransistor | :12mA | 18 | :4.58mm | :6.5mm | :3.5mm | 0.00022 | Through Hole | :2.54mm | :12mm | :4 | :SMD | PDIP | - | - | - | - | - | - | - | - | 425-2769-1 | :1A | :18µs | 4.58 | 3.5 | 4 | - | - | - | - | - | - | - | - |
 Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R Transistor Output Optocouplers Photocoupler Lead Free OPTOCOUPLER,VDE,100-250% OPTOCOUPLER TRANS 5KVRMS 4SMD sharp microelectronics | 4000 | 2000: ¥2.0563 | Transistor Output Optocouplers | Tape & Reel | 2000 | RoHS Compliant | NPN Phototransistor | DC | DC | 18 us | 1.2V | 1 | 1.2 V | 5000 Vrms | 200mV | 70 V | 200 mW | 6 V | 50 mA | 12.5mA | 400 % | 5mA | 1.4 V | 20mA | REEL | Surface Mount | 4PDIP SMD | -30 to 100 °C | 2000 | 2000 | NO | YY/N | 1 | 200mW | 0.003ms | 70V | - | PC123X2YIP0F | 17 weeks | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
 Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Sleeve Transistor Output Optocouplers Photocoupler Lead Free OPTOCOUPLER TRANS 5KVRMS 4DIP sharp microelectronics | 9781 | 1: ¥5.44 | Transistor Output Optocouplers | Rail / Tube | 2000 | RoHS Compliant | NPN Phototransistor | DC | DC | 18 us | 70 V | 1 | 1.2 V | 5000 Vrms | 200mV | 70 V | 200 mW | 6 V | 50 mA | 12.5mA | 400 % | 50% @ 5mA | 1.4 V | 50mA | Tube | Through Hole | 4PDIP | -30 to 100 °C | - | - | - | - | - | - | - | - | 4 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | No | 18000 ns | 0.2 W | 1 | 50 mA | 6 V | 0.05 A | PDIP | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Sleeve Transistor Output Optocouplers Photocoupler Lead Free OPTOCOUPLER,VDE,100-250% OPTOCOUPLER TRANS 5KVRMS 4DIP OPTOCOUPLER Optocoupler; THT; Channels:1; Out: transistor; Uinsul:5kV; Uce:70V sharp microelectronics | 12337 | 1: ¥5.508 | Transistor Output Optocouplers | Rail / Tube | 2000 | RoHS Compliant | NPN Phototransistor | DC | DC | 18 us | 1.2V | 1 | 1.2 V | 5000 Vrms | 200mV | 70 V | 200 mW | 6 V | 50 mA | 12.5mA | 400 % | 5mA | 1.4 V | 50mA | Sleeve | Through Hole | 4PDIP | -30 to 100 °C | 100 | 100 | NO | YY/N | 1 | 200mW | 0.003ms | 70V | 4 | PC123X2YFZ0F | 17 weeks | PDIP | Compliant | 85414090 | :5mA | :70V | :Phototransistor | 0.05 A | 18 | :4.58mm | :6.5mm | :3.5mm | 0.00018 | Wide Lead Spacing Through Hole | :2.54mm | :10.16mm | :4 | :DIP | PDIP | No | 18000 ns | 0.2 W | 1 | 50 mA | 6 V | 0.05 A | PDIP | - | - | - | - | - | - | :BSI, CSA, DEMCO, FIMCO, NEMCO, SEMCO, VDE | optocoupler | :6V | :3µs | :10kV/µs | 100 | see | 1 |
Sharp | 0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
