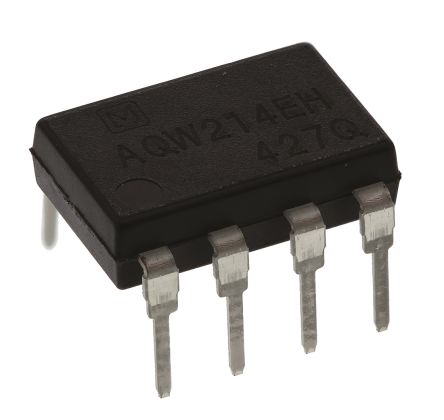

AQW214EH solid state relay 系列
Panasonic CorporationPCB安装型固态继电器，用于交流/直流控制应用
Panasonic 的 AQW214EH 系列是适用于交流和直流控制应用的 PCB 安装固态继电器。这些继电器适合希望在设计中集成可靠切换解决方案而无需使用机械触点的工程师。如果您正在处理需要频繁切换周期的项目，由于其较长的使用寿命和较低的维护要求，这些继电器提供了传统电磁继电器的稳健替代方案。
值得一提的是它们紧凑的尺寸；在板空间受限的应用中，它们非常适合此类应用。另一个实用的观察结果是它们能够处理高电流，使其适用于电源控制和电机驱动应用。当工程师需要一个既能高效切换交流和直流电路又能确保在各种环境中可靠运行的固态继电器时，往往会选择这一系列。
系列图片（14 张）
文档与媒体
常见问答
AQW214EH solid state relay - 型号列表
共 5 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 输出端 | 输出类型 | 输入偏置电流（最大） | 包装方式 | 安装类型 | 标准包装数量 | 工厂包装数量 | RoHS | 电路 | 输入类型 | 负载电流 | 隔离类型 | 负载电压 | 额定电压 | 输出电流 | 供电电压 | 隔离电压 | 最大额定电流 | 最小输入电压 | 输出电压（最大） | 最小供电电压 | 导通电阻（最大） | 触点形式 | 安装样式 | 封装形式 | 端接样式 | 位数 | 供应商器件封装 | 继电器类型 | 电路类型 | 产品子类型 | 工作温度 | 标准封装名称 | 欧盟RoHS | 开启时间 | 关态电流（最大） | 引脚样式 | 包装数量 | 宽度 | 总长度 | 外壳尺寸-插件 | 印刷电路板数量 | 抗辐射加固 | 冷却的封装 | 标准 | 电容 | 漏电流 | 最小负载要求 | 输入逻辑高电平 | 限压电压（最大） | 静态电流（最大） | 深度 | 高度 | 长度 | 端接方式 | 端子类型 | 引脚数 | 尺寸/外形 | 典型触点布局 | 中压缩操作力 | 功能 | 结工作温度 | 系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 AQW214EH Solid State Relays - PCB Mount 100MA 400V DPST Relay SSR 50mA 1.5V DC-IN 0.1A 400V AC/DC-OUT 8-Pin PDIP Tube RELAY OPTO AC/DC 400V 100MA 8DIP 100mA PCB Mount DPST-NO PhotoMOS Solid State Relay, 400V Relay;SSR;Control;DPST-NO;Cur-Rtg100mA;Vol-Rtg400AC/DC;PCBMnt;ThroughHole Panasonic 100 mA PCB（印刷电路板）安装安装 DPNO 固态继电器, MOS 照片输出, 400 V Panasonic Electric Works | 2127 | 50: ¥10.307 | Solid State Relays - PCB Mount | MOSFET | AC|DC | 50 mA | Bulk | Through Hole | 50 | 40 | RoHS Compliant By Exemption | DPST (2 Form A) | DC | 100mA | Photocoupler | 0 ~ 400 V | 400VAC/VDC | 0.1 | 1.5 V to 5 V | 5000 | 100 mA | 1.14VDC | 400 | 400 V | 26 Ohms | 2 Form A (DPST-NO) | Through Hole | DIP-8 | Solder Pin | 8 | 8-DIP | Relay | 2 Form A | PCB Mount | -40 → +85°C | PDIP | Compliant | 2 ms | 1 μA | Through Hole | PDIP | 6.4 | 9.86 | 3.2 | 8 | - | - | cULus | 1.5pF | 1μA | 0.1 A | 1.14 → 1.5 V | 400 V | 0.1 A | 6.4mm | 3.2mm | 9.86mm | ThroughHole | Through Hole | 8 | 0.388in.Lx0.252in.Wx0.126in.H | DPST-NO | 2 ms | General-Purpose | 85°C | - |
 AQW214EHA Solid State Relays - PCB Mount 400v 100mA DIP Form A Norm-Open Relay SSR 50mA 1.5V DC-IN 0.1A 400V AC/DC-OUT 8-Pin PDIP SMD Tube RELAY OPTO DPST 120MA 400V Panasonic Electric Works | 35 | 25: ¥31.688 | Solid State Relays - PCB Mount | MOSFET | AC|DC | 50 mA | Tube | Surface Mount | 50 | 40 | RoHS Compliant | DPST (2 Form A) | DC | 100mA | Photocoupler | 0 ~ 400 V | 1.5 V | 100 mA | 1.5 V to 5 V | 5000 V | 100 mA | 1.14VDC | 400 V | 400 V | 35 Ohm | 2 Form A (DPST-NO) | SMD/SMT | DIP-8 | Solder Pad | 8 | 8-SMD | Relay | 2 Form A | PCB Mount | -40C to 85C | PDIP SMD | Compliant | 2 | 1 | Gull-wing | PDIP SMD | 6.4 | 9.86 | 2.9 | 8 | No | PDIP SMD | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | PhotoMOS™ AQW |
 AQW214EHAZ Solid State Relays - PCB Mount RELAY OPTO DPST 100MA 8 SMD Relay SSR 50mA 1.5V DC-IN 0.1A 400V AC/DC-OUT 8-Pin PDIP SMD T/R RELAY OPTO DPST 100MA 8 SMD T/R Panasonic Electric Works | 1000 | 1: ¥23.664 | - | MOSFET | AC, DC | 50 mA | Reel | Surface Mount | 1,000 | 1000 | RoHS Compliant | DPST (2 Form A) | - | 100mA | Photocoupler | 0 ~ 400 V | - | - | 1.5 V to 5 V | - | 100 mA | 1.14VDC | - | 400 V | 35 Ohm | 2 Form A (DPST-NO) | SMD/SMT | DIP-8 | Solder Pad | - | 8-SMD | * | - | PCB Mount | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
 AQW214EHAX Solid State Relays - PCB Mount 400v 100mA DIP Form A Norm-Open Relay SSR 50mA 1.5V DC-IN 0.1A 400V AC/DC-OUT 8-Pin PDIP SMD T/R RELAY OPTO DPST 100MA 8 SMD 400V Panasonic Electric Works | 3081 | 50: ¥8.338 | Solid State Relays - PCB Mount | MOSFET | AC|DC | 50 mA | Reel | Surface Mount | 1,000 | 1000 | RoHS Compliant | DPST (2 Form A) | DC | 100mA | Photocoupler | 0 ~ 400 V | 1.5 | 0.1 | 1.5 V to 5 V | 5000 | 100 mA | 1.14VDC | 400 | 400 V | 35 Ohm | 2 Form A (DPST-NO) | SMD/SMT | DIP-8 | Solder Pad | 8 | 8-SMD | Relay | 2 Form A | PCB Mount | 85 | PDIP SMD | Compliant | 2 | 1 | Gull-wing | PDIP SMD | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
 | 0 | - | MOSFET | AC/DC | 50 mA | Tube | Through Hole | - | - | - | - | DC | - | - | - | 1.5 V | 100 mA | - | 5000 V | - | - | 400 V | - | - | - | - | - | - | 8 | - | - | 2 Form A | - | -40C to 85C | - | - | - | - | - | - | - | - | - | - | No | PDIP | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
