AIRD-02-2 passive component 系列
Abracon, LLC各种值的固定式和圆筒芯电感器
Abracon, LLC 的 AIRD-02-2 系列包括多种电感值的固定式和圆筒芯电感器。这些组件常用于需要精确电感的 RF 和高频电路中。如果您正在从事涉及振荡器、滤波器或阻抗匹配网络的项目，这些电感器是理想的选择。值得注意的是，它们具有紧凑的尺寸，非常适合空间受限的设计。当工程师们需要在小型封装中获得可靠且损耗低的电感时，往往会选用这一系列电感器，以确保设计能够满足必要的性能要求而不占用过多的电路板空间。另一个实用的好处是其在宽温范围内具有良好的稳定性，这对于在各种环境条件下保持一致的性能至关重要。

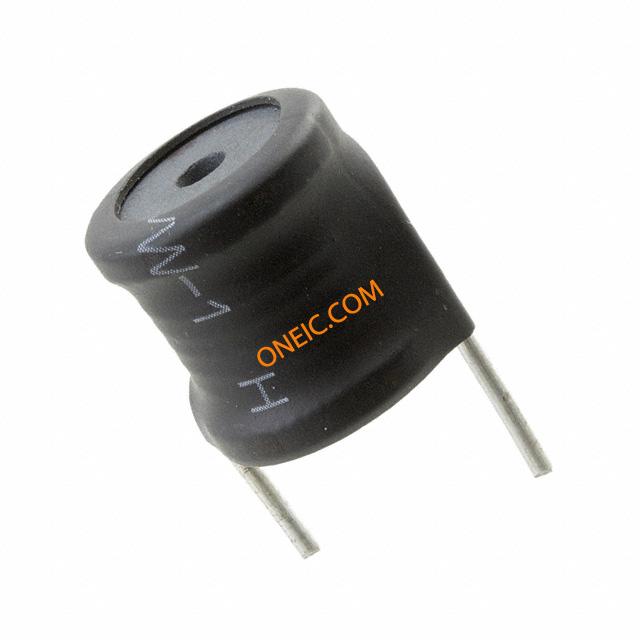

系列图片（2 张）
文档与媒体
PDF 文档
PDF 文档
常见问答
内容由 AI 生成，仅供参考
加载中...
03
AIRD-02-2 passive component - 型号列表
共 9 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 容差 | 电感量 | 最大额定电流 | 包装方式 | 封装形式 | 尺寸/外形 | 类型 | 工作温度 | 标准包装数量 | RoHS | 测试频率 | 直流电阻（DCR） | 串联饱和电流 | 初始电阻（最小） | 直径 | 屏蔽 | 引脚间距 | 安装类型 | 磁芯材质 | 端接样式 | 安装高度（最大） | 系列 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 42 | 1: ¥26.112 | - | 10 % | 27 uH | 20 A | Bulk | 21 mm x 21 mm | 21 mm Dia. x 21 mm L | Thru-Hole Drum Core Power Inductors | - 25 C to + 85 C | 200 | RoHS Compliant | 1kHz | 26 mOhm Max | 20A | 0.026 Ohms | 21 mm | Unshielded | 19 mm | Through Hole | Ferrite | Through Hole | 0.827" (21.00mm) | AIRD-02 |
| 200 | 1: ¥26.112 | - | 10 % | 270 uH | 6.3 A | Bulk | 21 mm x 21 mm | 21 mm Dia. x 21 mm L | Thru-Hole Drum Core Power Inductors | - 25 C to + 85 C | 200 | RoHS Compliant | 1kHz | 213 mOhm Max | 6.3A | 0.213 Ohms | 21 mm | Unshielded | 19 mm | Through Hole | Ferrite | Through Hole | 0.827" (21.00mm) | AIRD-02 |
| 171 | 1: ¥26.112 | - | 10 % | 220 uH | 7 A | Bulk | 21 mm x 21 mm | 21 mm Dia. x 21 mm L | Thru-Hole Drum Core Power Inductors | - 25 C to + 85 C | 200 | RoHS Compliant | 1kHz | 150 mOhm Max | 7A | 0.15 Ohms | 21 mm | Unshielded | 19 mm | Through Hole | Ferrite | Through Hole | 0.827" (21.00mm) | AIRD-02 |
| 10 | 115: ¥15.232 | - | 20 % | 2.7 uH | 58 A | Bulk | 21 mm x 21 mm | 21 mm Dia. x 21 mm L | Thru-Hole Drum Core Power Inductors | - 25 C to + 85 C | - | RoHS Compliant | - | - | - | 0.005 Ohms | 21 mm | - | 19 mm | - | - | Through Hole | - | AIRD-02 |
| 10 | 115: ¥15.232 | - | 10 % | 22 uH | 21 A | Bulk | 21 mm x 21 mm | 21 mm Dia. x 21 mm L | Thru-Hole Drum Core Power Inductors | - 25 C to + 85 C | 200 | RoHS Compliant | 1kHz | 19 mOhm Max | 21A | 0.019 Ohms | 21 mm | Unshielded | 19 mm | Through Hole | Ferrite | Through Hole | 0.827" (21.00mm) | AIRD-02 |
| 10 | 115: ¥15.232 | - | 20 % | 2.2 uH | 68 A | Bulk | 21 mm x 21 mm | 21 mm Dia. x 21 mm L | Thru-Hole Drum Core Power Inductors | - 25 C to + 85 C | - | RoHS Compliant | - | - | - | 0.004 Ohms | 21 mm | - | 19 mm | - | - | Through Hole | - | AIRD-02 |
| 10 | 1: ¥26.112 | - | 10 % | 2.2 mH | 2 A | Bulk | 21 mm x 21 mm | 21 mm Dia. x 21 mm L | Thru-Hole Drum Core Power Inductors | - 25 C to + 85 C | 200 | RoHS Compliant | 1kHz | 1.54 Ohm Max | 2A | 1.54 Ohms | 21 mm | Unshielded | 19 mm | Through Hole | Ferrite | Through Hole | 0.827" (21.00mm) | AIRD-02 |
 | 157 | 1: ¥26.112 | - | ±10% | 2.2µH | 11.4A | Bulk | Radial | 0.827" Dia (21.00mm) | Wirewound | -25°C ~ 85°C | 200 | - | 1kHz | 4 mOhm Max | 68A | - | - | Unshielded | - | Through Hole | Ferrite | - | 0.827" (21.00mm) | - |
| 99 | 1: ¥26.112 | - | ±10% | 2.7µH | 11.4A | Bulk | Radial | 0.827" Dia (21.00mm) | Wirewound | -25°C ~ 85°C | 200 | - | 1kHz | 5 mOhm Max | 58A | - | - | Unshielded | - | Through Hole | Ferrite | - | 0.827" (21.00mm) | - |
第 1 / 1 页
