AIML-0805-1 passive component 系列
Abracon, LLC各种值的固定和多层电感器
Abracon, LLC 的 AIML-0805-1 系列由固定电感器和多层电感器组成，适用于广泛的不同电感值。这些组件通常用于射频电路、电源滤波和阻抗匹配应用中。如果您正在设计需要在小型封装中实现精确电感值的应用，这些电感器是一个很好的选择。值得注意的是，它们具有很高的耐用性，能够很好地处理高电流和高电压，因此适用于低功率和高功率应用。当工程师需要能够在恶劣环境中长期稳定工作的电感器时，往往会选用这种电感器。另一个实用的特点是其在温度变化下的稳定性，在可能受到热变影响的环境中这一点至关重要。

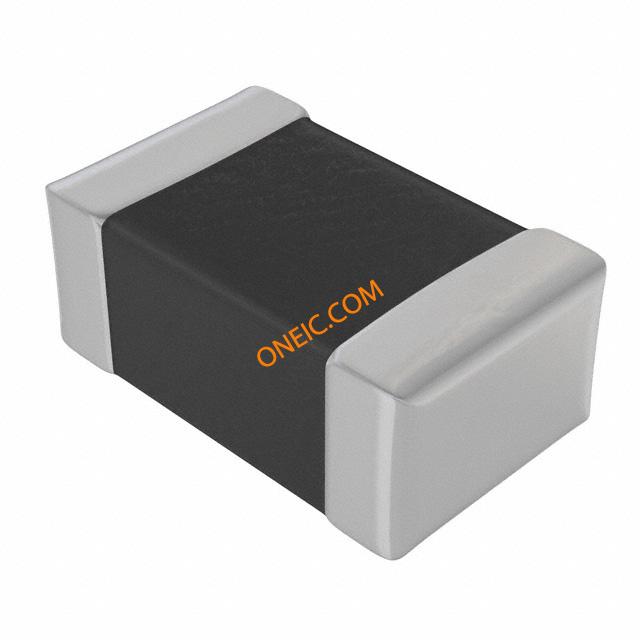

系列图片（1 张）
文档与媒体
常见问答
AIML-0805-1 passive component - 型号列表
共 8 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 其他名称 | 标准包装数量 | RoHS | 品质因数 @ 频率 | Qmax @ Th | 容差 | 电感量 | 测试频率 | 直流电阻（DCR） | 最大额定电流 | 自谐振频率 | 初始电阻（最小） | 宽度 | 包装方式 | 屏蔽 | 安装类型 | 封装形式 | 磁芯材质 | 尺寸/外形 | 端接样式 | 安装高度（最大） | 供应商器件封装 | 类型 | 系列 | 工作温度 | 制造商 | 输入电阻 | 中心/截止频率 | 电源电流（禁用）（最大） | 尺寸 | 端部尺寸（如SMD/SMT、14mm等） | 本体尺寸 | 高度（最大） | 机械寿命 | 结工作温度 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 固定インダクタ 18uH, 5mA0 Tol.=+/-5% INDUCTOR MULTILAYER 18UH 0805 Fixed Inductors 18uH, 5mA0 Tol.=+/-5% ABRACON | 4242 | 1: ¥1.156 | - | 535-11624-1 | 4,000 | 免責による RoHS 準拠 | 40 | 40 | 10 % | 18 uH | 1 MHz | 900 mOhm Max | 5mA | 18MHz | 900 mOhms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | ABRACON | 900 mOhms | 18 MHz | 5 mA | 1.25 mm W x 2 mm L x 0.85 mm H | SMD/SMT | 2 mm | 0.85 mm | 新製品: このメーカーの新製品 | - 55 C to + 125 C |
固定インダクタ 15uH, 5mA0 Tol.=+/-5% INDUCTOR MULTILAYER 15UH 0805 Fixed Inductors 15uH, 5mA0 Tol.=+/-5% ABRACON | 40000 | 4000: ¥0.204 | - | 535-11623-1 | 3,000 | Lead free / RoHS Compliant | 40 @ 1MHz | 40 | ±10% | 15µH | 1MHz | 800 mOhm Max | 5mA | 19MHz | 800 mOhms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 Metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | - | - | - | - | - | - | - | - | - | - |
| 4000 | 1: ¥1.088 | - | 535-11626-1 | 4,000 | Lead free / RoHS Compliant | 45 @ 10MHz | 45 | ±10% | 1.2µH | 10MHz | 500 mOhm Max | 50mA | 65MHz | 500 mOhms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 Metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | - | - | - | - | - | - | - | - | - | - |
| 9902 | 1: ¥1.088 | - | 535-11627-1 | 4,000 | Lead free / RoHS Compliant | 45 @ 10MHz | 45 | ±10% | 1.5µH | 10MHz | 500 mOhm Max | 50mA | 60MHz | 500 mOhms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 Metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | - | - | - | - | - | - | - | - | - | - |
固定インダクタ 12uH, 15mA Tol.=+/-5% INDUCTOR MULTILAYER 12UH 0805 Fixed Inductors 12uH, 15mA Tol.=+/-5% AIML Series 0805 12 uH 15 mA 1.25 Ohm Surface Mount Multilayer Inductor ABRACON | 3930 | 1: ¥1.156 | - | 535-11622-1 | 3,000 | Lead free / RoHS Compliant | 55 @ 2MHz | 55 | ±10% | 12µH | 2MHz | 1.25 Ohm Max | 15mA | 22MHz | 1.25 Ohms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 Metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | - | - | - | - | - | - | - | - | - | - |
固定インダクタ 1.0uH, 50mA Tol.=+/-5% INDUCTOR MULTILAYER 1.0UH 0805 Fixed Inductors 1.0uH, 50mA Tol.=+/-5% ABRACON | 398 | 1: ¥0.637 | - | 535-11625-1 | 4,000 | Lead free / RoHS Compliant | 45 @ 10MHz | 45 | ±10% | 1µH | 10MHz | 400 mOhm Max | 50mA | 75MHz | 400 mOhms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 Metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | - | - | - | - | - | - | - | - | - | - |
| 4000 | 4000: ¥0.1904 | - | 535-11628-1 | 4,000 | Lead free / RoHS Compliant | 45 @ 10MHz | 45 | ±10% | 1.8µH | 10MHz | 600 mOhm Max | 50mA | 55MHz | 600 mOhms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 Metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | - | - | - | - | - | - | - | - | - | - |
| 150 | 1: ¥0.6272 | - | 535-11621-1 | 4,000 | Lead free / RoHS Compliant | 55 @ 2MHz | 55 | ±10% | 10µH | 2MHz | 1.15 Ohm Max | 15mA | 24MHz | 1.15 Ohms | 1.25 mm | Tape & Reel (TR) | Shielded | Surface Mount | 0805 (2012 Metric) | Ferrite | 0.079" L x 0.049" W (2.00mm x 1.25mm) | SMD/SMT | 0.045" (1.05mm) | 0805 (2012 Metric) | Multilayer | AIML | -55°C ~ 125°C | - | - | - | - | - | - | - | - | - | - |
