AIMC-0603-R passive component 系列型号列表/参数/数据手册

Abracon, LLC 的 AIMC-0603-R 系列由一系列固定电感器组成，电感值范围广泛，通常用于射频和高频电路中。这些组件适用于需要精确电感的应用，例如振荡器、滤波器和阻抗匹配网络。如果您正在设计需要稳定电感的射频电路，这些电感器是一个可靠的选择。

值得注意的是，它们在宽温范围内表现出色，适用于消费类和工业设备。当工程师需要能够在不同温度下保持电感且无显著漂移的电感器时，往往会选择这一系列。另一个实际应用场景是在电源滤波中，这些电感器有助于降低噪声并提高电源传输系统的稳定性。

紧凑的尺寸和稳定的特性使它们非常适合空间受限的设计，尤其是在便携式电子产品和医疗设备中。它们能够处理高频率而不影响性能，确保其在射频电路设计师中保持受欢迎的地位。总体而言，AIMC-0603-R 系列为需要一致电感和出色性能的应用提供了可靠的解决方案。

制造商零件编号	库存	价格	产品类别	其他名称	标准包装数量	RoHS	品质因数 @ 频率	Qmax @ Th	容差	电感量	测试频率	直流电阻（DCR）	最大额定电流	自谐振频率	初始电阻（最小）	宽度	包装方式	屏蔽	安装类型	封装形式	磁芯材质	尺寸/外形	端接样式	安装高度（最大）	供应商器件封装	类型	系列	工作温度
AIMC-0603-R18J-T 固定インダクタ 180nH, 300mA Tol.=+/-5% INDUCTOR MULTILAYER 180NH 0603 Fixed Inductors 180nH, 300mA Tol.=+/-5% ABRACON	8450	1: ¥0.884	-	535-11552-1	4,000	Lead free / RoHS Compliant	8 @ 50MHz	8	±5%	180nH	50MHz	1.8 Ohm Max	300mA	400MHz	1.8 Ohms	0.8 mm	Tape & Reel (TR)	Unshielded	Surface Mount	0603 (1608 Metric)	Ceramic	0.063" L x 0.031" W (1.60mm x 0.80mm)	SMD/SMT	0.039" (0.95mm)	0603 (1608 Metric)	Multilayer	AIMC	-55°C ~ 125°C
AIMC-0603-R22J-T 固定インダクタ 220nH, 300mA Tol.=+/-5% INDUCTOR MULTILAYER 220NH 0603 Fixed Inductors 220nH, 300mA Tol.=+/-5% ABRACON	9629	1: ¥1.02	-	535-11553-1	4,000	Lead free / RoHS Compliant	8 @ 50MHz	8	±5%	220nH	50MHz	2.1 Ohm Max	300mA	400MHz	2.1 Ohms	0.8 mm	Tape & Reel (TR)	Unshielded	Surface Mount	0603 (1608 Metric)	Ceramic	0.063" L x 0.031" W (1.60mm x 0.80mm)	SMD/SMT	0.039" (0.95mm)	0603 (1608 Metric)	Multilayer	AIMC	-55°C ~ 125°C
AIMC-0603-R10J-T 固定インダクタ 100nH, 300mA Tol.=+/-5% INDUCTOR MULTILAYER 100NH 0603 Fixed Inductors 100nH, 300mA Tol.=+/-5% ABRACON	100	1: ¥0.6566	-	535-11549-1	4,000	Lead free / RoHS Compliant	12 @ 100MHz	12	±5%	100nH	100MHz	1 Ohm Max	300mA	600MHz	1 Ohms	0.8 mm	Tape & Reel (TR)	Unshielded	Surface Mount	0603 (1608 Metric)	Ceramic	0.063" L x 0.031" W (1.60mm x 0.80mm)	SMD/SMT	0.039" (0.95mm)	0603 (1608 Metric)	Multilayer	AIMC	-55°C ~ 125°C
AIMC-0603-R15J-T 固定インダクタ 150nH, 300mA Tol.=+/-5% INDUCTOR MULTILAYER 150NH 0603 Fixed Inductors 150nH, 300mA Tol.=+/-5% ABRACON	7990	4000: ¥0.1768	-	535-11551-1	4,000	Lead free / RoHS Compliant	8 @ 50MHz	8	±5%	150nH	50MHz	1.5 Ohm Max	300mA	500MHz	1.5 Ohms	0.8 mm	Tape & Reel (TR)	Unshielded	Surface Mount	0603 (1608 Metric)	Ceramic	0.063" L x 0.031" W (1.60mm x 0.80mm)	SMD/SMT	0.039" (0.95mm)	0603 (1608 Metric)	Multilayer	AIMC	-55°C ~ 125°C
AIMC-0603-R12J-T 固定インダクタ 120nH, 300mA Tol.=+/-5% INDUCTOR MULTILAYER 120NH 0603 Fixed Inductors 120nH, 300mA Tol.=+/-5% ABRACON	8000	1: ¥0.884	-	535-11550-1	4,000	Lead free / RoHS Compliant	8 @ 50MHz	8	±5%	120nH	50MHz	1.3 Ohm Max	300mA	500MHz	1.3 Ohms	0.8 mm	Tape & Reel (TR)	Unshielded	Surface Mount	0603 (1608 Metric)	Ceramic	0.063" L x 0.031" W (1.60mm x 0.80mm)	SMD/SMT	0.039" (0.95mm)	0603 (1608 Metric)	Multilayer	AIMC	-55°C ~ 125°C
AIMC-0603-R024J-T ABRACON	0		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

AIMC-0603-R passive component

AIMC-0603-R passive component 系列

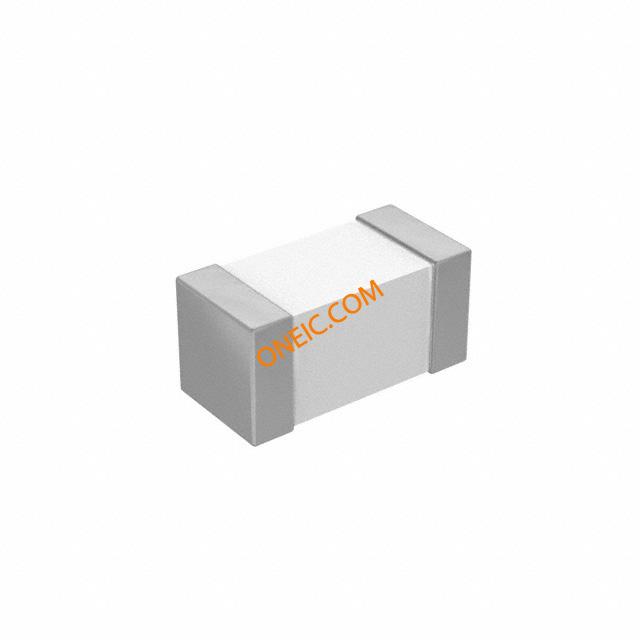

系列图片（1 张）
