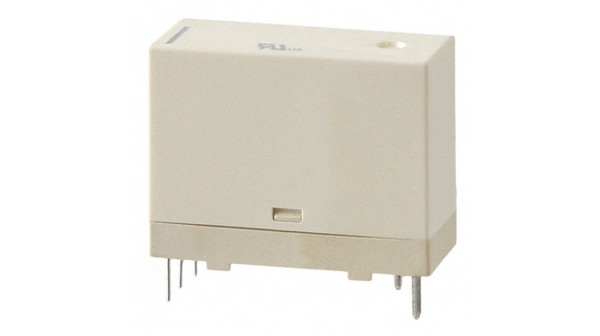

ADW1105 relay 系列
Panasonic CorporationPCB应用继电器，具有多种功能特点
Panasonic生产的ADW1105继电器系列适用于印刷电路板(PCB)应用，提供了一系列满足各种控制系统和电子产品需求的功能。这些继电器通常用于需要切换功能的项目中，例如电机控制、照明电路和信号处理板。如果您正在开发任何需要可靠电气切换而无需机械部件的系统，这些继电器是一个不错的选择。
值得注意的一点是其紧凑的设计，使其非常适合空间受限的PCB布局。工程师在需要小型化且可靠性高、使用寿命长的继电器时往往会选用这种继电器。另一个实用之处在于它们能够处理广泛的电流负载，使它们在不同应用中具有很高的灵活性。此外，ADW1105系列提供了常开和常闭触点的选择，为电路设计提供了灵活性。总体而言，这些继电器是那些希望将其坚固的切换功能集成到PCB设计中的可靠解决方案。
系列图片（6 张）
文档与媒体
常见问答
ADW1105 relay - 型号列表
共 6 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 标准包装数量 | 线圈功率 | 开关电压 | 触头材料 | 继电器类型 | 工作温度 | 电感量 | 线圈电流 | 测试电压 | 线圈电阻 | 开关容量 | 开关电流 | 触点额定电流 | 尺寸 | 触点形式 | 安装样式 | 端接样式 | 触点数 | 典型触点布局 | 类型 | 动作时间 | 系列 | RoHS | 抗辐射加固 | 线圈类型 | 线圈电压 | 释放时间 | 额定功率 | 可见输出 | 供电电压 | 额定交流电压 | 二极管配置 | 平均正向功率 | 集电极-发射极饱和电压（最大）@ Vge, Ic | 高侧电压（自举）最大 | 保护电压（VP）（2416） | 密封 | 深度 | 间距 | 高度 | 包装方式 | 安装类型 | 总长度 | 位数 | 按下测试类型 | 电流 | SCR类型 | 功能 | 卡标准 | 机械寿命 | 其他名称 | 海关税号 | 量程（°/s） | 输出电流 | 触点电压（最大） | 宽度 | 长度 | 重量 | 接触件端接 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 General Purpose Relays DW Relay 1 Form A 5V, 8Amps Latching RELAY GENERAL PURPOSE SPST 8A 5V Electromechanical Relay SPST-NO 8A 5VDC 125Ohm Through Hole Power Relay Coil Voltage: 5 VDC Contact Configuration: 1A SPST-NO Current: 8 Amps Mounting: PC Board Operating Function: 1 Coil Latching PCB power relay 5 VDC 200 mW, ADW1105W, Panasonic Panasonic Electric Works | 30 | 1: ¥63.42 | - | 100 | 200 mW | 250VAC - Max | Silver Tin Oxide | General Purpose | -40°C ~ 85°C | 125 | 40 mA | 5 | 125 Ohms | 2000 VA | 8 A | 8A | 24 x 10 x 18.8 mm | 1 Form A (SPST-NO) | Through Hole | PC Pin | 1 make contact (NO) | SPST-NO | Power Relay | 15ms | - | RoHS Compliant | No | Latching, Single Coil | 5V | 15ms | 2KVA | No | 5 V | 250 V | No | 200 mW | 4 VDC | 4VDC | IP 54/RT II | Unsealed | 10 mm | 2.5 | 18.8 mm | Bulk | Through Hole | 24 mm | 4 | No | 8 Amps | Reflow compatible type | 1 Coil Latching | Power Relay | New At Mouser | - | - | - | - | - | - | - | - | - |
 RELAY GENERAL PURPOSE SPST 8A 5V General Purpose Relays DW Relay 1 Form A IEC60335-1compliant Electromechanical Relay SPST-NO 8A 5VDC 125Ohm Through Hole RELAY, POWER, SPST-NO, 5VDC, 40mA, PCB Relay;SPST,1coil,5VDC;40.0mA;4pin;PCBmnt;DWSeries Power Relay Coil Voltage: 5 VDC Contact Configuration: 1A SPST-NO Current: 8 Amps Mounting: PC Board Operating Function: 1 Coil Latching Panasonic Electric Works | 100 | 1: ¥50.388 | - | 100 | 200 mW | 250VAC - Max | Silver Tin Oxide (AgSnO) | General Purpose | -40°C ~ 85°C | - | 40mA | - | 125 Ohms | - | - | 8A | - | SPST-NO (1 Form A) | Through Hole | PC Pin | - | :SPST-NO | Small Polarized Power Relay | 15ms | ADW | RoHS Compliant | - | Latching, Single Coil | - | 15ms | - | - | 5VDC | - | - | 200 mW | 4 VDC | - | - | - | - | - | - | Tube | Through Hole | - | - | - | - | - | - | - | - | 255-3599-5 | 85364110 | :PANASONIC EW - DW(ADW1) Series | :8A | :250V | 24 mm | 22 mm | 0 | Solder Terminal |
 Electromechanical Relay SPST-NO 8A 5VDC 125Ohm Through Hole PCB power relay 5 VDC 200 mW, ADW1105T, Panasonic Panasonic Corporation | 0 | - | - | 5 | 250 | Silver Tin Oxide | Latching Single Coil | -40C to 85C | 125 | 40 mA | 5 | 125 ohm | 2000 VA | 8 A | 8 A | 24 x 10 x 18.8 mm | 1 Form A | Through Hole | PC Pin | 1 make contact (NO) | SPST-NO | Power Relay | 15 ms | - | - | No | - | 5V | - | 2KVA | No | - | 250 V | No | - | - | 4VDC | IP 54/RT II | Unsealed | 10 mm | 2.5 | 18.8 mm | - | - | 24 mm | 4 | No | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
 | 100 | 1: ¥54.36 | - | 100 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |

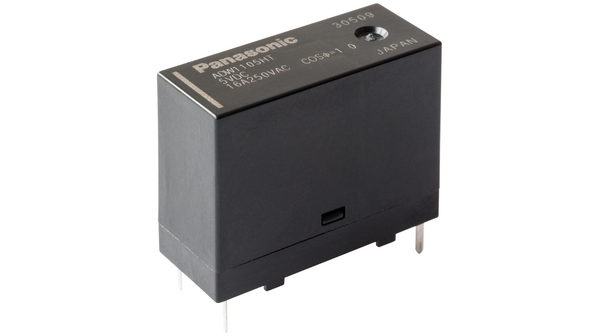

 DW INRUSH TYPE (16A) 1COIL LATCH PCB power relay 5 VDC 200 mW, ADW1105HT, Panasonic Panasonic Electric Works | 50 | 1: ¥50.796 | - | 50 | 5 | 277 | AgSnO2 | Bistable, 1 coil | -40...+85 °C | 125 | - | 5 | - | 4432 VA | 16 A | - | 24 x 10 x 18.8 mm | - | - | - | 1 make contact (NO) | - | - | - | * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Panasonic Corporation | 100 | 1: ¥31.008 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
