ABV161261 switche 系列

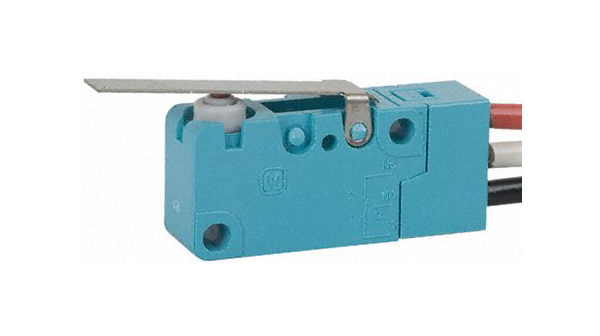

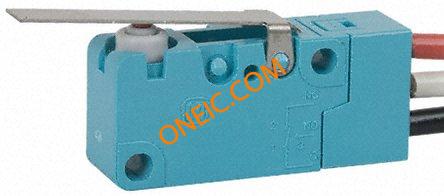

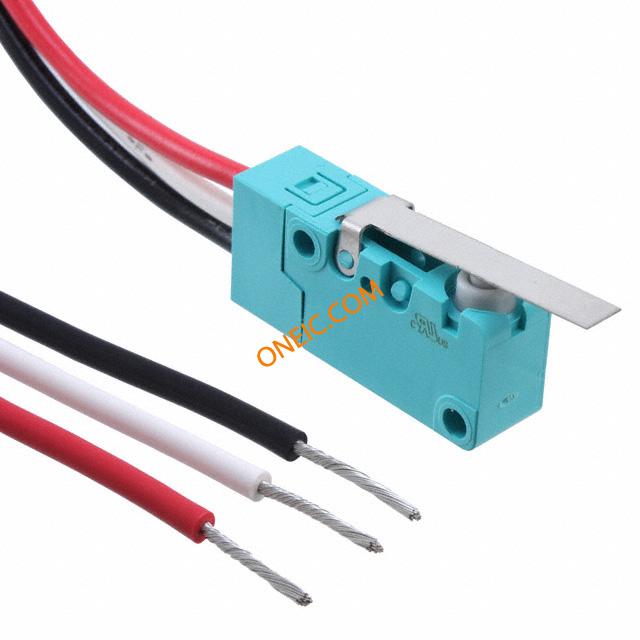

Panasonic Corporation铰链杠杆SPDT快动开关
Panasonic生产的ABV161261系列是一种适用于需要可靠切换并提供触觉反馈的应用的铰链杠杆SPDT（单极双掷）快动开关。这些开关常用于控制面板、家电和工业设备中，特别是在需要触觉确认的地方。
如果您正在开发需要具有清晰“咔嗒”声和触觉响应的开关项目，Panasonic的这些开关是一个不错的选择。它们具有紧凑的设计，非常适合安装在空间有限的地方，并且在频繁使用下表现出色。值得注意的是，它们具有较长的服务寿命，因此非常适合那些预期多年无需维护的产品。当工程师们需要一种坚固且易于使用的解决方案时，通常会选用这种开关，该开关能提供清晰的视觉和触觉指示，表明开关的状态。
系列图片（8 张）
文档与媒体
常见问答
ABV161261 switche - 型号列表
共 5 个型号| 制造商零件编号 | 库存 | 价格 | 产品类别 | 额定电压 | 最大额定电流 | 端接样式 | 工作温度 | 标准包装数量 | 工厂包装数量 | RoHS | 电路 | 开关功能 | 差动行程 | 包装方式 | 预行程 | 超行程 | 触点形式 | 致动器类型 | 安装类型 | 释放力 | 操作力 | 类型 | 电气寿命 | 工作高度 | 机械寿命 | 防护等级 | 触头材料 | 海关税号 | 重量 | 系列 | 密封等级 | 开关功能/额定值 | 深度 | 端子类型 | 按钮样式/尺寸 | 开关驱动电平 | 欧盟RoHS | 最小输入电压 | 高度 | 总长度 | SVHC | 核心电压 | 接触电阻 | 调制电流 | 最大触点电流 | 绝缘电阻 | 触点额定电流 | 触点额定值 @ 电压 | 连接器类型 - 电压输入 | 供电电压 (Vcc/Vdd) | 额定交流电压（相对地/中性线） | 宽度 | 长度 | 安装特性 | 位数 | 典型触点布局 | 外壳与棱镜材料 | NEMA 机架尺寸 | 开关次数 | 保护电压（VP）（2416） | 驱动力 | 壳体材料 | 触点数 | 设计类型 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Basic / Snap Action Switches SPDT Hinge LVR Wire SW SPDT HINGE WIRE LEAD 250V Switch Snap Action N.O./N.C. SPDT Hinge Lever Wire Lead 3A 250VAC 24VDC 1.77N Screw Mount Case Panasonic Electric Works | 64 | 1: ¥77.996 | - | 250V | 3A (AC) | Wire Leads | -40°C ~ 85°C | 50 | 50 | RoHS Compliant By Exemption | SPDT | On-Mom | 0.047" (1.2mm) | Bulk | 0.125" (3.2mm) | 0.047" (1.2mm) | SPDT | Lever, Straight | Chassis Mount | 20gf | 180gf | Standard | 100,000 Cycles | 0.602" (15.3mm) | 5,000,000 Cycles | IP67 - Dust Tight, Waterproof | - | 85365005 | 0.018 | ABV | IP 50, IP 67 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Basic / Snap Action Switches SPDT Hinge LVR Wire Switch Snap Action N.O./N.C. SPDT Hinge Lever Wire Lead 3A 250VAC 24VDC 1.77N Screw Mount Case SW TURQ SPDT HING WIRE LEAD 250V Panasonic Electric Works | 29 | 1: ¥47.60 | - | 250V | 3A (AC) | Wire Leads | -40°C ~ 85°C | 50 | 50 | Lead free / RoHS Compliant | SPDT | On-Mom | 0.047" (1.2mm) | Case | 0.125" (3.2mm) | 0.047" (1.2mm) | SPDT | Lever, Straight | Screw Mount | 20gf | 180gf | Standard | 100,000 Cycles | 0.602" (15.3mm) | 5,000,000 Cycles | IP67 - Dust Tight, Waterproof | Gold Clad | - | - | - | - | N.O./N.C. | 10.3 | Wire Lead | Hinge Lever | SPDT | Compliant | 250 | 21.3 | 46.8 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Basic / Snap Action Switches SPDT Hinge LVR Wire SW TURQ SPDT HING WIRE LEAD 250V SPDT Hinge Lever Microswitch, 3 A @ 250 V ac Switch Snap Action N.O./N.C. SPDT Hinge Lever Wire Lead 3A 250VAC 24VDC 1.77N Screw Mount Case MICROSWITCH, HINGE LEVER Panasonic Electric Works | 26 | 1: ¥76.976 | - | 250V | 3A (AC) | Wire Leads | -40°C ~ 85°C | 50 | 50 | Compliant | SPDT | On-Mom | 0.047" (1.2mm) | Bulk | 0.125" (3.2mm) | 0.047" (1.2mm) | SPDT | Lever, Straight | Chassis Mount | 20gf | 180gf | Standard | 100,000 Cycles | 0.602" (15.3mm) | 5,000,000 Cycles | IP67 - Dust Tight, Waterproof | Gold Clad Silver Nickel Alloy | 85365080 | 0.016 | :ABV | IP67 | :(Not Applicable) | :10mm | Pre-wired | :Lever | :Snap Action | - | - | - | - | :No SVHC (20-Jun-2013) | :250V | :100mohm | :5A | :3A | :100Mohm | 3 A @ 250 V ac | :2A | :Wire Leaded | :30V | :250V | :36mm | :15.9mm | :22.2mm | :100000 | SPDT | PPHS | :IP67 | :5000000 | - | - | - | - | - |
 | 77 | 1: ¥105.40 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
 Micro switch 3 AAC Flat lever Snap-action switch 1 change-over (CO), ABV161261J, Panasonic Panasonic Corporation | 888 | 1: ¥78.50 | - | 250 | 3 AAC | Stranded Wires, 300 mm | -40...+85 °C | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | Au | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | IP 67 | Flat lever | Plastic | 1 change-over (CO) | Snap-action switch |
