STM3240G

基于ARM的STM32微控制器开发评估板

厂家: stm

产品描述

# STM32F40x 系列产品介绍:助力高性能嵌入式应用

## 1. 概述
STM32F40x 系列是意法半导体(STMicroelectronics)广泛的 STM32 微控制器家族的一部分,旨在满足各类嵌入式应用的严苛要求。这些微控制器基于强大的 ARM® Cortex® - M4 内核,并配备浮点运算单元(FPU),集高性能、低功耗和丰富的外设集成于一身。

## 2. 内核与性能
### 2.1 ARM Cortex - M4 内核
STM32F40x 系列基于 ARM Cortex - M4 内核,采用 32 位精简指令集计算机(RISC)架构。该内核具备强大的处理能力,最高工作频率可达 168 MHz。单精度浮点运算单元(FPU)的存在使其能够高效处理复杂的数学运算,非常适合电机控制、音频处理和传感器数据分析等应用。

### 2.2 指令集与性能指标
Cortex - M4 内核支持 Thumb - 2 指令集,它将 16 位 Thumb 指令的代码密度与 32 位 ARM 指令的性能相结合。这不仅显著减小了代码体积,还提高了执行速度。STM32F40x 微控制器的 Dhrystone 2.1 最高每秒百万条指令(MIPS)评级可达 210 DMIPS,为实时应用提供了出色的处理能力。

## 3. 存储器
### 3.1 闪存
STM32F40x 系列提供多种闪存容量选择,从 128 KB 到 1 MB 不等。闪存用于存储程序代码,使开发人员能够实现复杂的算法和应用。该闪存具有高速访问时间,有助于减少程序的整体执行时间。此外,它支持系统内编程(ISP)和应用内编程(IAP),方便在现场进行固件更新。

### 3.2 静态随机存取存储器(SRAM)
这些微控制器配备了高达 192 KB 的 SRAM。SRAM 用于在程序执行期间存储变量、数据缓冲区和栈空间。较大的 SRAM 容量允许实现复杂的数据密集型应用,如图像处理和数据记录。

## 4. 外设
### 4.1 通用输入/输出(GPIO)
STM32F40x 系列提供大量的 GPIO 引脚,这些引脚可配置为输入或输出。这些引脚可用于多种用途,例如与外部传感器、执行器和其他设备进行接口。GPIO 引脚支持上拉和下拉电阻功能,可确保输入电平稳定。

### 4.2 定时器
STM32F40x 系列中有多个定时器,包括高级控制定时器、通用定时器和基本定时器。这些定时器可用于广泛的应用,如用于电机控制的脉冲宽度调制(PWM)生成、延时生成和事件计数。高级控制定时器支持死区时间插入和互补输出生成等功能,这对于三相电机控制等应用至关重要。

### 4.3 通信接口
- **通用同步/异步收发器(USART)**:提供多个 USART 接口,支持同步和异步通信。它们可用于与其他设备(如传感器、显示器)进行串行通信。

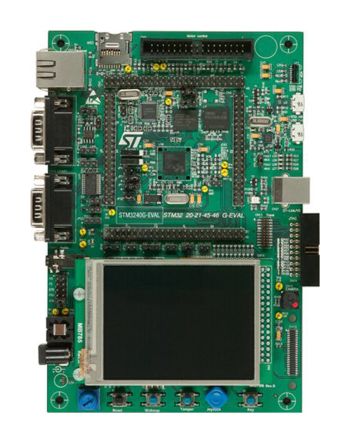

STM3240G-EVAL

STM3240G-EVAL

STM3240G-SK

STM3240G-SK

STM3240G-SK/KEI

STM3240G-SK/KEI

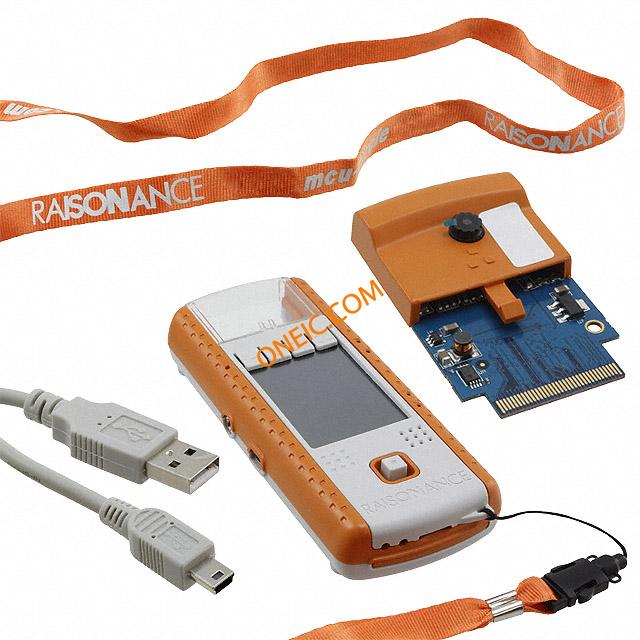

STM3240GPRIMER
