Schneider Electric SE- 底盘安装电阻

施耐德电气有限公司（Schneider Electric SE）是一家总部位于法国吕埃-马尔迈松的跨国公司，成立于1836年，由施耐德兄弟创立，现已跻身世界500强。公司专注于能源管理和自动化领域，为能源及基础设施、工业、数据中心、楼宇和住宅市场提供整体解决方案。在电子元器件领域，施耐德电气提供可编程逻辑控制器（如Modicon M340、M580系列）、Magelis人机界面、Altivar系列变频器（Altivar Process和Altivar Machine）以及Telemecanique品牌的工业传感器（包括光电、接近、压力传感器等）。此外，还提供Masterpact、Compact和Acti9系列断路器、接触器、继电器和电源等电力管理器件。施耐德电气在100多个国家设有业务，全球员工超过14万人。2012财年公司总营收达到240亿欧元。作为全球能效管理和工业自动化领域的领导者，施耐德电气持续推动客户的数字化转型。

底盘安装电阻 - 型号列表

共 7 个型号

制造商零件编号	库存	量程（°/s）	平均正向功率	值	产品子类型	兼容性	防护类型	重量	连接器类型	存储接口	防护等级	工作温度	UL电压	接触电阻	最大额定电流	连续输出功率	能量	温度
VW3A7805 施耐德(SCHNEIDER) 制动电阻 Schneider Electric component VW3A7805: braking resistor - IP 20 - 8.1 Ohm - 44 kW 施耐德	-	Altivar 61Altivar 71Altivar 61QAltivar 71Q	44 kW at 50 °C	8.1 Ohm	Braking resistor	ATV61HC16YATV61HC20YATV71HC13YATV71HC16YATV71HD11M3XATV71HD15M3XATV71HD37N4ATV71HD37YATV71HD45N4ATV71HD45YATV71HD55N4ATV71HD55YATV71WD37N4ATV71WD45N4ATV71WD55N4ATV71QC13YATV61QC16YATV71QC16YATV61QC20Y	Thermal protection via thermal overload relay	92 kg	Bar wire connectionM10	-25...75 °C	IP23	0...50 °C	-	-	-	-	-	-
VW3A7712 施耐德(SCHNEIDER) 制动电阻 Schneider Electric component VW3A7712: braking resistor - IP23 - 2.1 Ohm - 44kW 施耐德	-	Altivar 61Altivar 71Altivar 61QAltivar 71Q	44 kW at 50 °C	2.1 Ohm	Braking resistor	ATV61HC22N4ATV71HC16N4ATV71QC16N4ATV61QC20N4ATV61QC25N4	Thermal protection via thermal overload relay	104 kg	Bar wire connectionM10 with drive	-25...70 °C	IP23	0...50 °C	-	-	-	-	-	-
VW3A7725 施耐德(SCHNEIDER) 制动电阻 Schneider Electric component VW3A7725: braking resistor - IP 00 - 100 Ohm - 35 W 施耐德	-	Altivar 312Altivar 312 Solar	35 W at 50 °C40 W at 40 °C	100 Ohm	Braking resistor	ATV312HU30N4ATV312HU40N4ATV312HU40S6	-	-	-	-	-	-	-	-	-	-	-	-
VW3A7804 施耐德(SCHNEIDER) 制动电阻 Schneider Electric component VW3A7804: braking resistor - IP 20 - 14 Ohm - 22.4 kW 施耐德	-	Altivar 71	22.4 kW at 50 °C	14 Ohm	Hoist resistor	ATV71HD15N4ATV71HD15YATV71HD18N4ATV71HD18YATV71HD22N4ATV71HD22YATV71HD30N4ATV71HD30YATV71HU55M3ATV71HU75M3ATV71WD15N4ATV71WD18N4ATV71WD22N4ATV71WD30N4	Thermal protection via thermal overload relay	54 kg	Bar wire connectionM10	-25...75 °C	IP23	0...50 °C	-	-	-	-	-	-

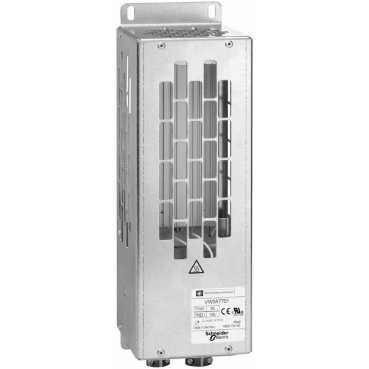

VW3A7705 施耐德(SCHNEIDER) 制动电阻 Schneider Electric component VW3A7705: braking resistor - IP 20 - 10 Ohm - 1000 W 施耐德	-	Altivar 312Altivar 61Altivar 71Lexium 32Lexium 32integrated	1 kW at 50 °C1154 kW at 40 °C	10 Ohm	Braking resistor	ATV312HD11M3ATV312HD15M3ATV61HD11M3XATV61HD37N4ATV61HD55YATV61HD75YATV61WD45N4ATV61WD45N4CATV71HD11M3XATV71HD37N4ATV71HD45YATV71HD55YATV71WD37N4	Thermal protection via drive or temperature control switch	11 kg	Bar wire connectionM6 with driveTerminal connection<= 2.5 mm ² connection capacity (AWG 14) with temperature control switch	-25...70 °C	IP20	0...50 °C	24 V DC250 V AC	<= 60 µOhm	0.1...1 A	1000 W	45000 J	120 °C
VW3-A7705 施耐德(SCHNEIDER) 制动电阻施耐德	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
VW3A7005 施耐德(SCHNEIDER) 制动电阻施耐德	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

第 1 / 1 页
