VISHAY

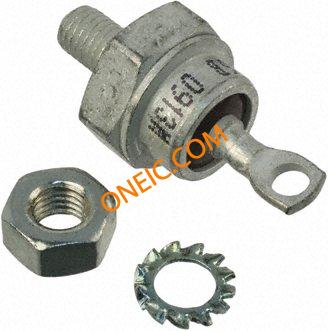

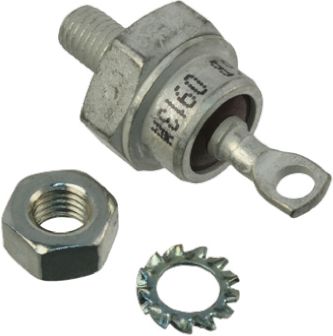

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 单位包 | 100 |
| 最小起订量 | 100 |
| 封装 | Bulk |
| 电流 - Vr时反向漏电 | 15mA @ 100V |
| 安装类型 | Chassis, Stud Mount |
| 电压 - 正向（Vf） （最大） | 1.35V @ 220A |
| 标准包装 | 100 |
| 电压 - （ Vr）（最大） | 100V |
| 热阻 | 0.25°C/W Cs |
| 供应商设备封装 | DO-203AB |
| 工作温度 - 结 | -65°C ~ 180°C |
| 电流 - 平均整流（Io ） | 70A |
| 封装/外壳 | DO-203AB, DO-5, Stud |
| 速度 | Standard Recovery >500ns, > 200mA (Io) |
| 二极管类型 | Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 配置 | Single |
| 外形尺寸 | 22.9 x 20.08 x 17.4mm |
| 身高 | 22.9mm |
| 长度 | 20.08mm |
| 最大连续正向电流 | 70A |
| 最高工作温度 | +180 °C |
| 最低工作温度 | -65 °C |
| 包装类型 | DO-5 |
| 峰值正向电压 | 1.35V |
| 峰值不重复正向浪涌电流 | 1.25kA |
| 峰值反向电流 | 15mA |
| 峰值反向重复电压 | 100V |
| 引脚数 | 2 |
| 整流器类型 | Switching |
| 宽度 | 17.4mm |
| 工厂包装数量 | 100 |
| 产品 | Standard Recovery Rectifiers |
| 产品种类 | Rectifiers |
| 正向连续电流 | 70 A |
| 正向电压下降 | 1.35 V at 220 A |
| 安装风格 | Stud |
| 反向电压 | 100 V |
| 反向电流IR | 15000 uA |
| RoHS | RoHS Compliant |
| 封装/外壳 | DO-5 |
| 零件号别名 | 70HF10 |
| 最大浪涌电流 | 1250 A |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :100V |
| Forward Current If(AV) | :70A |
| Forward Voltage VF Max | :1.35V |
| Forward Surge Current Ifsm Max | :1.2kA |
| Operating Temperature Min | :-65°C |
| Operating Temperature Max | :180°C |
| Diode Case Style | :DO-5 |
| No. of Pins | :2 |
| MSL | :- |
| Current Ifsm | :1.05kA |
| Diode Polarity | :Stud Cathode |
| Junction Temperature Tj Max | :180°C |
| 工作温度范围 | :-65°C to +180°C |
| 端接类型 | :Screw |
| 螺纹尺寸 | :1/4"-28UNF |
| Weight (kg) | 0.022 |
| Tariff No. | 85411000 |
