Vishay / Vitramon

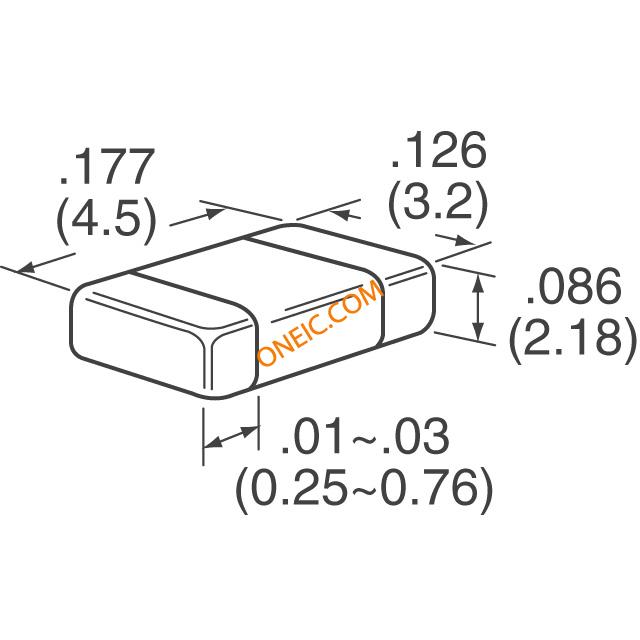

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Multilayer Ceramic Capacitors MLCC - SMD/SMT |
| RoHS | RoHS Compliant By Exemption |
| 电容 | 0.01 uF |
| 容差 | 10 % |
| 额定电压 | 500 V |
| 温度系数/代码 | X7R |
| 案例代码 - 在 | 1812 |
| 案例代码 - 毫米 | 4532 |
| 工作温度范围 | - 55 C to + 125 C |
| 产品 | High Voltage Arc Guard |
| 封装 | Reel |
| 电容 - NF | 10 nF |
| 电容 - pF的 | 10000 pF |
| 外形尺寸 | 3.2 mm W x 4.5 mm L x 2.18 mm H |
| 封装/外壳 | 1812 (4532 metric) |
| 系列 | VJ...5Z (HVArc Guard) |
| 工厂包装数量 | 1000 |
| 端接类型 | SMD/SMT |
| 商品名 | Arc Guard |
| 安装类型 | Surface Mount, MLCC |
| 电压 - 额定 | 500V |
| 温度系数 | X7R |
| 尺寸/尺寸 | 0.177" L x 0.126" W (4.50mm x 3.20mm) |
| 应用范围 | General Purpose |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 1,000 |
| 厚度（最大） | 0.086" (2.18mm) |
| 封装/外壳 | 1812 (4532 Metric) |
| 其他名称 | 720-1002-2 |
| 产品特点 | High Voltage, Arc Guard™ |
| RoHS指令 | Lead free / RoHS Compliant |
| 损耗因数DF | 2.5 |
| 类型 | High Voltage Prohibit Surface Arc Over |
| 表壳长度 | 4.5 mm |
| 表壳厚度 | 2.18 mm |
| 表壳宽度 | 3.2 mm |
| 工作温度范围 | -55C to 125C |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 结构 | SMT Chip |
| 电压 | 500VDC |
| 公差（ +或 - ） | 10% |
| 温度系数（绝缘） | X7R |
| 线形式 | Not Required |
| 安装风格 | Surface Mount |
| 产品长度（mm ） | 4.5 mm |
| 产品厚度（毫米） | 3.2 mm |
| 产品高度（mm ） | 2.18 mm |
| 机箱样式 | Ceramic Chip |
| 产品直径（mm ） | Not Required mm |
| 产品范围 | :VISHAY - VJ HVArc Guard Series |
| 电容公差 | :± 10% |
| Dielectric Characteristic | :X7R |
| Capacitor Case Style | :1812 [4532 Metric] |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :MSL 1 - Unlimited |
| Capacitor Terminals | :SMD |
| Weight (kg) | 0.000108 |
| Tariff No. | 85322400 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
