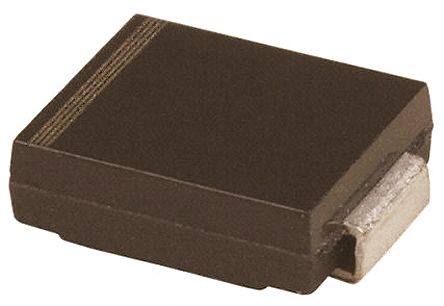

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 2SMC |
| 配置 | Single |
| 方向类型 | Uni-Directional |
| 峰值脉冲功率耗散 | 1500 W |
| 最大峰值脉冲电流 | 368 A |
| 最大反向漏泄电流 | 1 uA |
| 最大钳位电压 | 27.2 V |
| 最大反向防区外电压 | 12.8 V |
| 最小击穿电压 | 14.3 V |
| 测试电流 | 1 mA |
| 工作温度 | -65 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 最大钳位电压 | 27.2 |
| Maximum Reverse Stand-Off Voltage | 12.8 |
| Package Width | 6.22(Max) |
| PCB | 2 |
| 欧盟RoHS指令 | Compliant |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -65 |
| 峰值脉冲功率耗散 | 1500 |
| 供应商封装形式 | SMC |
| 标准包装名称 | DO-214-AB |
| 最高工作温度 | 150 |
| ESD保护 | No |
| 最大反向漏泄电流 | 1 |
| 最大峰值脉冲电流 | 368 |
| Package Length | 7.11(Max) |
| Operating Junction Temperature | -65 to 150 |
| 测试电流 | 1 |
| 引脚数 | 2 |
| 封装 | Tape and Reel |
| 最小击穿电压 | 14.3 |
| 铅形状 | J-Lead |
| 单位包 | 850 |
| 最小起订量 | 1700 |
| 电压 - 钳位（最大） @ IPP | 27.2V |
| 安装类型 | Surface Mount |
| 供应商设备封装 | DO-214AB, (SMC) |
| 电压 - 击穿（最小值） | 14.3V |
| 单向通道数 | 1 |
| 电压 - 反向隔离（标准值） | 12.8V |
| 应用范围 | Telecom |
| 电源线保护 | No |
| 功率 - 峰值脉冲 | 1500W (1.5kW) |
| 类型 | Zener |
| 电流 - 峰值脉冲（ 10/1000μS ） | 368A (8/20µs) |
| 封装/外壳 | DO-214AB, SMC |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | SM15T15A-E3/57TGICT |
| 极性 | Unidirectional |
| 钳位电压 | 27.2 V |
| 产品种类 | TVS Diodes - Transient Voltage Suppressors |
| 通道 | 1 Channel |
| 工厂包装数量 | 850 |
| 系列 | SM15T |
| 端接类型 | SMD/SMT |
| 工作电压 | 12.8 V |
| 安装风格 | SMD/SMT |
| 击穿电压 | 14.3 V to 15.8 V |
| 商品名 | TransZorb |
| RoHS | RoHS Compliant By Exemption |
| 最低工作温度 | - 65 C |
| 封装/外壳 | DO-214AB |
| 峰值浪涌电流 | 368 A |
| 最高工作温度 | + 150 C |
| 零件号别名 | SM15T15A-E3/9AT |
| 外形尺寸 | 6.22 mm W x 7.11 mm L x 2.62 mm H |
| 最大峰值脉冲电流 | 368A |
| 测试电流 | 1mA |
| 高度 | 2.42mm |
| 最高工作温度 | +150 °C |
| 最大反向待机电压 | 12.8V |
| 最小击穿电压 | 14.3V |
| 安装类型 | 表面贴装 |
| 峰值脉冲功率耗散 | 1500W |
| 最低工作温度 | -65 °C |
| 最大反向漏电流 | 1µA |
| 方向类型 | 单向 |
| 长度 | 7.11mm |
| 宽度 | 6.22mm |
| 封装类型 | DO-214AB |
| 最大钳位电压 | 27.2V |
| 引脚数目 | 2 |
| 尺寸 | 7.11 x 6.22 x 2.42mm |
| 二极管配置 | 单路 |
| 每片芯片元件数目 | 1 |
| 工作温度范围 | - 65 C to + 150 C |
| 品牌 | Vishay Semiconductors |
| 工作电压 | 12.8 V |
| Pd - Power Dissipation | 1.5 kW |
