vishay / semiconductor

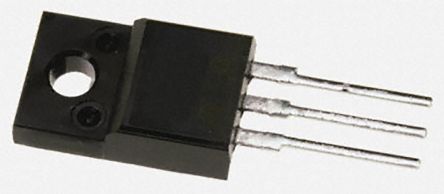

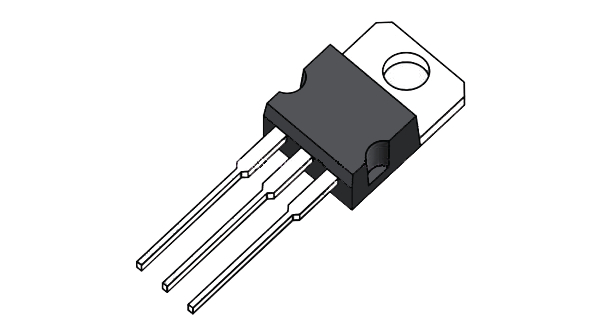

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220 Full-Pak |
| 通道模式 | Enhancement |
| 最大漏源电压 | 600 V |
| 最大连续漏极电流 | 3.5 A |
| RDS -于 | 1200@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 13 ns |
| 典型上升时间 | 18 ns |
| 典型关闭延迟时间 | 55 ns |
| 典型下降时间 | 20 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 标准包装 | Bulk |
| 产品种类 | MOSFET |
| RoHS | RoHS Compliant By Exemption |
| 晶体管极性 | N-Channel |
| 漏源击穿电压 | 600 V |
| 源极击穿电压 | +/- 20 V |
| 连续漏极电流 | 3.5 A |
| 抗漏源极RDS （ ON） | 1.2 Ohms |
| 配置 | Single |
| 最高工作温度 | + 150 C |
| 安装风格 | Through Hole |
| 封装/外壳 | TO-220 Full-Pak |
| 封装 | Tube |
| 下降时间 | 20 ns |
| 最低工作温度 | - 55 C |
| 功率耗散 | 40 W |
| 上升时间 | 18 ns |
| 工厂包装数量 | 1000 |
| 最大门源电压 | ±20 |
| Package Width | 4.83(Max) |
| PCB | 3 |
| 最大功率耗散 | 40000 |
| 最大漏源电压 | 600 |
| 欧盟RoHS指令 | Compliant |
| Maximum Drain Source Resistance | 1200@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | TO-220 Full-Pak |
| 标准包装名称 | TO-220 Full-Pak |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 10.63(Max) |
| 引脚数 | 3 |
| Package Height | 16.12(Max) |
| 最大连续漏极电流 | 3.5 |
| 标签 | Tab |
| 铅形状 | Through Hole |
| P（ TOT ） | 40W |
| 匹配代码 | IRFIBC40GPBF |
| R（ THJC ） | 3.1K/W |
| LogicLevel | NO |
| 单位包 | 50 |
| 标准的提前期 | 14 weeks |
| 最小起订量 | 1000 |
| Q（克） | 60nC |
| 无铅Defin | RoHS-conform |
| 汽车 | NO |
| 我（D ） | 3.5A |
| V（ DS ） | 600V |
| 技术 | HighV. |
| 的RDS（on ） at10V | 1.2Ohm |
| FET特点 | Standard |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 3.5A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4V @ 250µA |
| 供应商设备封装 | TO-220-3 |
| 其他名称 | *IRFIBC40GPBF |
| 开态Rds（最大）@ Id ，V GS | 1.2 Ohm @ 2.1A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 40W |
| 漏极至源极电压（Vdss） | 600V |
| 输入电容（Ciss ） @ VDS | 1300pF @ 25V |
| 闸电荷（Qg ） @ VGS | 60nC @ 10V |
| 封装/外壳 | TO-220-3 Full Pack, Isolated Tab |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 身高 | 9.8mm |
| 最大漏源电阻 | 1.2 Ω |
| 最大功率耗散 | 40 W |
| 包装类型 | TO-220 Full-Pak |
| 典型栅极电荷@ VGS | 60 nC V @ 10 |
| 典型输入电容@ VDS | 1300 pF V @ 25 |
| RDS（ON） | 1.2 Ohms |
| 漏极电流（最大值） | 3.5 A |
| 频率（最大） | Not Required MHz |
| 栅源电压（最大值） | �20 V |
| 输出功率（最大） | Not Required W |
| 噪声系数 | Not Required dB |
| 漏源导通电阻 | 1.2 ohm |
| 工作温度范围 | -55C to 150C |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 600 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| 删除 | Compliant |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
