vishay / semiconductor

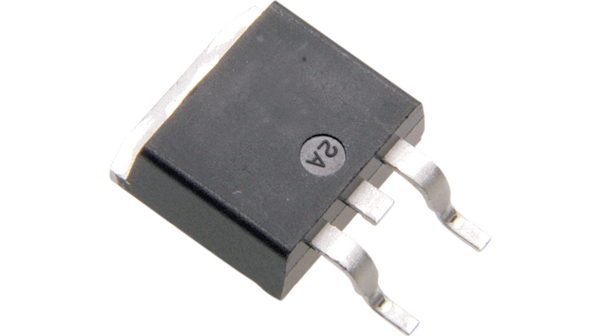

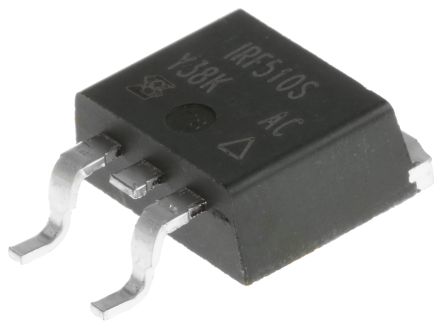

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3D2PAK |
| 通道模式 | Enhancement |
| 最大漏源电压 | 100 V |
| 最大连续漏极电流 | 5.6 A |
| RDS -于 | 540@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 6.9 ns |
| 典型上升时间 | 16 ns |
| 典型关闭延迟时间 | 15 ns |
| 典型下降时间 | 9.4 ns |
| 工作温度 | -55 to 175 °C |
| 安装 | Surface Mount |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 最大门源电压 | ±20 |
| Package Width | 9.65(Max) |
| PCB | 2 |
| 最大功率耗散 | 3700 |
| 最大漏源电压 | 100 |
| 欧盟RoHS指令 | Compliant |
| 最大漏源电阻 | 540@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | D2PAK |
| 标准包装名称 | D2PAK |
| 最高工作温度 | 175 |
| 渠道类型 | N |
| Package Length | 10.41(Max) |
| 引脚数 | 3 |
| Package Height | 4.83(Max) |
| 最大连续漏极电流 | 5.6 |
| 标签 | Tab |
| 铅形状 | Gull-wing |
| 单位包 | 50 |
| 最小起订量 | 1000 |
| FET特点 | Standard |
| 封装 | Tube |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 5.6A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4V @ 250µA |
| 供应商设备封装 | D2PAK |
| 其他名称 | *IRF510SPBF |
| 开态Rds（最大）@ Id ，V GS | 540 mOhm @ 3.4A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 3.7W |
| 漏极至源极电压（Vdss） | 100V |
| 输入电容（Ciss ） @ VDS | 180pF @ 25V |
| 闸电荷（Qg ） @ VGS | 8.3nC @ 10V |
| 封装/外壳 | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 配置 | Single |
| 身高 | 4.83mm |
| 最大漏源电阻 | 0.54 Ω |
| 最高工作温度 | +175 °C |
| 最大功率耗散 | 3.7 W |
| 最低工作温度 | -55 °C |
| 包装类型 | D2PAK |
| 典型栅极电荷@ VGS | 8.3 nC V @ 10 |
| 典型输入电容@ VDS | 180 pF V @ 25 |
| 漏极电流（最大值） | 5.6 A |
| 频率（最大） | Not Required MHz |
| 栅源电压（最大值） | �20 V |
| 输出功率（最大） | Not Required W |
| 功率耗散 | 3.7 W |
| 噪声系数 | Not Required dB |
| 漏源导通电阻 | 0.54 ohm |
| 工作温度范围 | -55C to 175C |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 100 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| 连续漏极电流 | 5.6 A |
| 删除 | Compliant |
| 晶体管极性 | :N Channel |
| Continuous Drain Current Id | :5.6A |
| Drain Source Voltage Vds | :100V |
| On Resistance Rds(on) | :540mohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :4V |
| 功耗 | :43W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :175°C |
| Transistor Case Style | :TO-263 |
| No. of Pins | :3 |
| MSL | :- |
| Alternate Case Style | :D2-PAK |
| Current Id Max | :5.6A |
| Current Temperature | :25°C |
| Full Power Rating Temperature | :25°C |
| Junction to Case Thermal Resistance A | :3.5°C/W |
| On State Resistance Max | :540mohm |
| Power Dissipation on 1" Sq. PCB | :3.7W |
| Pulse Current Idm | :20A |
| SMD Marking | :IRF510S |
| 端接类型 | :SMD |
| Voltage Vds | :100V |
| Voltage Vds Typ | :100V |
| Voltage Vgs Max | :20V |
| Voltage Vgs Rds on Measurement | :10V |
| Voltage Vgs th Max | :4V |
| Weight (kg) | 0.0018 |
| Tariff No. | 85412900 |
