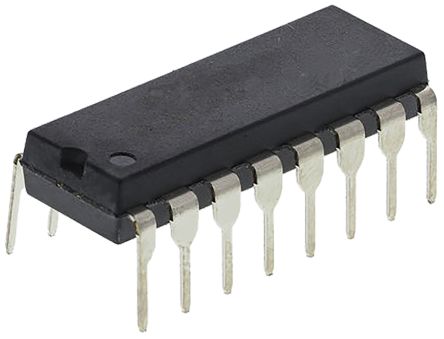

图片仅供参考,产品以实物为准
| 规格书 |
 |
| Rohs | Lead free / RoHS Compliant |
| 标准包装 | 500 |
| 功能的 | Switch |
| 线路 | 1 x DPDT |
| 导通状态电阻 | 45 Ohm |
| 电源电压源 | Single, Dual Supply |
| None | 10 V ~ 18 V, ±10 V ~ 15 V |
| 电流 - 电源 | -1µA, 1µA |
| 操作温度 | -40°C ~ 85°C |
| 安装类型 | Through Hole |
| 包/盒 | 16-DIP (0.300, 7.62mm) |
| 供应商器件封装 | 16-PDIP |
| 包装材料 | Tube |
| 包装 | 16PDIP |
| 类型 | Analog Switch |
| 最大导通电阻 | 45@15V@-3V Ohm |
| 最大关闭时间 | 25@15V@-3V ns |
| 最大开启时间 | 35@15V@-3V ns |
| 交换机架构 | SPST |
| 芯片使能信号 | Yes |
| 配置 | Quad SPST |
| 最小双电源电压 | ±10 V |
| 最大双电源电压 | ±15 V |
| 最小单电源电压 | 10 V |
| 最大单电源电压 | 18 V |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 产品种类 | Analog Switch ICs |
| RoHS | RoHS Compliant |
| 开关次数 | 1 |
| 交换机配置 | SPST |
| 开启电阻（最大值） | 60 Ohms |
| 开关电压（最大值） | 7 V |
| 开启时间（最大值） | 35 ns |
| 关闭时间（最大值） | 25 ns |
| 工作电源电压 | 9 V, 12 V, 15 V, 18 V |
| 最高工作温度 | + 85 C |
| 安装风格 | Through Hole |
| 封装/外壳 | PDIP-16 |
| 最大功率耗散 | 470 mW |
| 最低工作温度 | - 40 C |
| 封装 | Tube |
| 工厂包装数量 | 500 |
| 电源电流 | 0.000005 mA |
| 电源电流（最大值） | 0.001 mA |
| 开关电流（最大值） | +/- 30 mA |
| 极性 | Non-Inverting |
| 典型的单电源电压 | 12|15 |
| 安装 | Through Hole |
| 包装宽度 | 7.11(Max) |
| PCB | 16 |
| 最大导通电阻 | 45@15V@-3V |
| 最大功率耗散 | 470 |
| 最大双电源电压 | ±15 |
| 最大关闭时间 | 25@15V@-3V |
| 欧盟RoHS指令 | Compliant |
| 最大电源电流 | ±0.001@15V@-3V |
| 电源类型 | Single|Dual |
| 每个芯片的通道数 | 4 |
| 最低工作温度 | -40 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 85 |
| 最大单电源电压 | 18 |
| 最小双电源电压 | ±10 |
| 典型双电源电压 | ±12 |
| 每个芯片的输入端数量 | 4 |
| 包装长度 | 21.33(Max) |
| 引脚数 | 16 |
| 每个芯片的输出端数量 | 4 |
| 最小单电源电压 | 10 |
| 包装高度 | 3.81(Max) |
| 最大开启时间 | 35@15V@-3V |
| 铅形状 | Through Hole |
| 单位包 | 500 |
| 最小起订量 | 500 |
| 功能 | Switch |
| 电路 | 1 x DPDT |
| 安装类型 | Through Hole |
| 供应商设备封装 | 16-PDIP |
| 电压电源 | Single, Dual Supply |
| 工作温度 | -40°C ~ 85°C |
| 电流 - 电源 | 1µA |
| 导通状态电阻 | 45 Ohm |
| Voltage - Supply, Single/Dual (±) | 10 V ~ 18 V, ±10 V ~ 15 V |
| 其他名称 | DG613DJE3 |
| 封装/外壳 | 16-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 在时间 - 最大 | 35 ns |
| 导通电阻 - 最大 | 60 Ohms |
| 开关电压 - 最大 | 7 V |
| 关闭时间 - 最大 | 25 ns |
| 电源电压 - 最大 | 18 V |
| 电源电压 - 最小 | 10 V |
| 电源电流 - 最大 | 0.001 mA |
| 开关电流 - 最大 | +/- 30 mA |
| 输入信号类型 | 单端 |
| Board Level Components | Y |
| 典型单电源电压 | 5 → 21 V |
| 开关类型 | 模拟 |
| 配置 | 四单刀单掷 |
| 高度 | 3.81mm |
| 电源类型 | 单 |
| 最低工作温度 | -40 °C |
| 安装类型 | 通孔 |
| 多路复用器结构 | 1:1 |
| 最大功率耗散 | 470 mW |
| 引脚数目 | 16 |
| 宽度 | 7.11mm |
| 封装类型 | PDIP |
| 最高工作温度 | +85 °C |
| 每个元件输出数目 | 4 |
| 长度 | 21.33mm |
| 输出信号类型 | 单端 |
| 尺寸 | 21.33 x 7.11 x 3.81mm |
| 每个元件输入数目 | 4 |
| 每片芯片通道数目 | 4 |
| 电源类型 | Single Supply, Dual Supply |
| 双电源电压 | - 10 V to + 21 V |
| Switch Continuous Current | 30 mA |
| 品牌 | Vishay Semiconductors |
| 长度 | 21.33 mm (Max) |
| 系列 | DG |
| 身高 | 3.81 mm (Max) |
| Pd - Power Dissipation | 470 mW |
