vishay / semiconductor

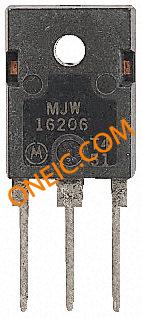

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-247AC |
| 类型 | SCR |
| 重复峰值反向电压 | 800 V |
| 最大保持电流 | 150 mA |
| 额定通态平均电流 | 35 A |
| 浪涌额定电流 | 600 A |
| 峰值通态电压 | 1.85@110A V |
| 重复峰值断态电流 | 0.5 mA |
| 最大门极触发电压 | 2.5 V |
| 最大栅极峰值反向电压 | 10 V |
| 工作温度 | -40 to 125 °C |
| 安装 | Through Hole |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 供应商封装形式 | TO-247AC |
| 标准包装名称 | TO-247 |
| 重复峰值反向电压 | 800 |
| 最高工作温度 | 125 |
| Maximum Gate Trigger Current | 150 |
| 最大保持电流 | 150 |
| 重复峰值断态电流 | 0.5 |
| 浪涌额定电流 | 600 |
| 最大门极触发电压 | 2.5 |
| Repetitive Peak Forward Blocking Voltage | 800 |
| 欧盟RoHS指令 | Compliant |
| 峰值通态电压 | 1.85@110A |
| 最大栅极峰值反向电压 | 10 |
| 最低工作温度 | -40 |
| Operating Junction Temperature | -40 to 125 |
| 额定通态平均电流 | 35 |
| 引脚数 | 3 |
| 铅形状 | Through Hole |
| 外形尺寸 | 15.87 x 5.31 x 20.7mm |
| 身高 | 20.7mm |
| 长度 | 15.87mm |
| 最大门极触发电流 | 150mA |
| 最高工作温度 | +125 °C |
| 最低工作温度 | -40 °C |
| 安装类型 | Through Hole |
| 包装类型 | TO-247AC |
| 重复峰值正向阻断电压 | 800V |
| 晶闸管类型 | SCR |
| 宽度 | 5.31mm |
| RoHS指令 | Compliant |
| 门极触发电流 | 150 mA |
| 门极触发电压 | 2.5 V |
| 工作温度范围 | -40C to 125C |
| 浪涌峰值通态电流（最大） | 600 A |
| 峰值反向栅极电压 | 10 V |
| 重复峰值断电流 | 0.5 |
| 重复峰值断态电压 | 800 V |
| 平均通态电流 | 35 A |
| 断态电压 | 800 V |
| 工作温度分类 | Automotive |
| 导通状态电压（最大值） | 1.85@110A V |
| 保持电流 | 150 mA |
| 弧度硬化 | No |
| 案例 | TO247AC |
| Multiplicity | 1 |
| Gross weight | 7.34 g |
| Type of semiconductor component | thyristor |
| Load current max | 55A |
| Off state voltage max | 800V |
| Collective package [pcs] | 50 |
| spg | 50 |
