HARTING

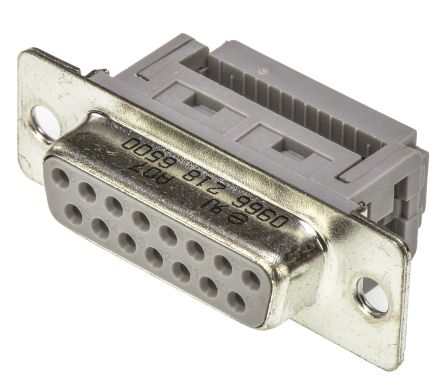

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| RoHS | RoHS Compliant |
| 工厂包装数量 | 70 |
| 外壳尺寸，连接器布局 | 2 (DA, A) |
| 法兰特点 | Housing/Shell (Unthreaded) |
| 额定电流 | 6.5A |
| 外壳材料 | Polybutylene Terephthalate (PBT), Polyester, Glass Filled |
| 工作温度 | -55°C ~ 125°C |
| 连接器类型 | D-Sub |
| 位置数 | 15 |
| 行数 | 2 |
| 标准包装 | 1 |
| 连接器类型 | Receptacle, Female Sockets |
| 触点表面涂层 | Gold |
| 端子 | IDC, Ribbon Cable |
| 安装类型 | Panel Mount |
| 外壳材料，表面处理 | Steel |
| 封装 | Bulk |
| 触点类型 | Signal |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Right Angle |
| 深度 | 18.2mm |
| 外形尺寸 | 39.1 x 12.55 x 18.2mm |
| 性别 | Female |
| 长度 | 39.1mm |
| 触点数 | 15 |
| 间距 | 2.77mm |
| 宽度 | 12.55mm |
| 工作温度范围 | - 40 C to + 85 C |
| 线规 | 28-26 |
| 端接类型 | IDC |
| 安装风格 | Wire |
| 位置/触点数 | 15 |
| 零件号别名 | 09 09-66-218-6500 218 6500 66 |
| Electrical mounting | IDC |
| Mechanical mounting | for ribbon cable |
| Mechanical durability | 250cycles |
| Multiplicity | 1 |
| Connector type | female |
| 连接器 | plug |
| Gross weight | 0.01 kg |
| 针数 | 15 |
| 接触镀层 | gold plated |
| Ribbon cable pitch | 1.27mm |
| Collective package [pcs] | 3 |
| spg | 3 |
| 触点数目 | 15 |
| 连接器类型 | 母座 |
| 系列 | D-Sub Standard |
| 主体向性 | 直角 |
| 最高工作温度 | +85°C |
| 最低工作温度 | -40°C |
| 宽度 | 12.55mm |
| 外壳材料 | 金属 |
| 深度 | 18.2mm |
| 长度 | 39.1mm |
| 节距 | 2.77mm |
| 尺寸 | 39.1 x 12.55 x 18.2mm |
