stmicroelectronics

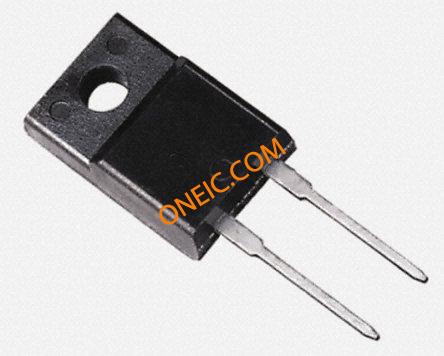

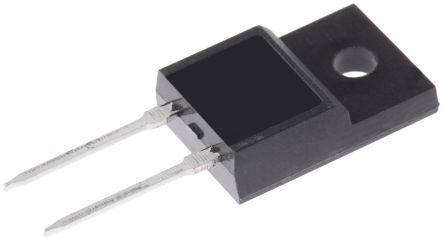

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 2TO-220FPAC |
| 类型 | Schottky Diode |
| 配置 | Single |
| 峰值反向重复电压 | 45 V |
| 峰值平均正向电流 | 7.5 A |
| 峰值反向电流 | 100 uA |
| 峰值正向电压 | 0.84@15A V |
| 峰值不重复浪涌电流 | 150 A |
| 工作温度 | -65 to 175 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 峰值反向电流 | 100 |
| 峰值不重复浪涌电流 | 150 |
| 包装宽度 | 4.6(Max) |
| PCB | 2 |
| 欧盟RoHS指令 | Compliant |
| 峰值正向电压 | 0.84@15A |
| 峰值反向重复电压 | 45 |
| 最低工作温度 | -65 |
| 供应商封装形式 | TO-220FPAC |
| 标准包装名称 | TO-220 |
| 最高工作温度 | 175 |
| 包装长度 | 10.4(Max) |
| Operating Junction Temperature | 175 |
| 引脚数 | 2 |
| Maximum Continuous Forward Current | 7.5 |
| 包装高度 | 16.4(Max) |
| 封装 | Tube |
| 标签 | Tab |
| 铅形状 | Through Hole |
| 电流 - Vr时反向漏电 | 100µA @ 45V |
| 安装类型 | Through Hole |
| 电压 - 正向（Vf） （最大） | 840mV @ 15A |
| 电压 - （ Vr）（最大） | 45V |
| 热阻 | 5.5°C/W Jc |
| 供应商设备封装 | TO-220FP |
| 工作温度 - 结 | 175°C (Max) |
| 电流 - 平均整流（Io ） | 7.5A |
| 封装/外壳 | TO-220-2 Full Pack, Isolated Tab |
| 速度 | Fast Recovery = 200mA (Io) |
| 二极管类型 | Schottky |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 9.3 x 10.4 x 4.6mm |
| 身高 | 9.3mm |
| 长度 | 10.4mm |
| 最大连续正向电流 | 7.5A |
| 最高工作温度 | +175 °C |
| 最低工作温度 | -65 °C |
| 包装类型 | TO-220FPAC |
| 峰值不重复正向浪涌电流 | 0.15kA |
| 宽度 | 4.6mm |
| 工厂包装数量 | 50 |
| 产品 | Schottky Rectifiers |
| 产品种类 | Schottky Diodes & Rectifiers |
| 工作温度范围 | + 175 C |
| 正向连续电流 | 7.5 A |
| 最大反向漏泄电流 | 100 uA |
| 正向电压下降 | 0.84 V at 15 A |
| 峰值反向电压 | 45 V |
| 安装风格 | Through Hole |
| RoHS | RoHS Compliant |
| 封装/外壳 | TO-220-2 FP |
| 最大浪涌电流 | 150 A |
| 工作温度范围 | -65C to 175C |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 整流器类型 | Schottky Diode |
| 峰值不重复浪涌电流（最大） | 150 |
| 高峰代表冯电压 | 45 |
| 冯页次 | 100 |
| 正向电压 | 0.84 |
| 平均。 | 7.5 |
| 删除 | Compliant |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :45V |
| Forward Current If(AV) | :7.5A |
| Forward Voltage VF Max | :570mV |
| Forward Surge Current Ifsm Max | :75A |
| Diode Case Style | :TO-220FPAC |
| No. of Pins | :2 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Current Ifsm | :150A |
| Junction Temperature Tj Max | :175°C |
| 端接类型 | :Through Hole |
| Weight (kg) | 0.002 |
| Tariff No. | 85411000 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
