stmicroelectronics

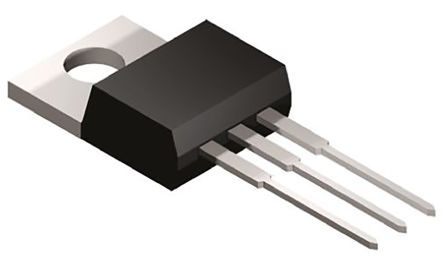

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220 |
| 通道模式 | Enhancement |
| 最大漏源电压 | 900 V |
| 最大连续漏极电流 | 3 A |
| RDS -于 | 4800@10V mOhm |
| 最大门源电压 | ±30 V |
| 典型导通延迟时间 | 18 ns |
| 典型上升时间 | 7 ns |
| 典型关闭延迟时间 | 45 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 最大门源电压 | ±30 |
| 包装宽度 | 4.6(Max) |
| PCB | 3 |
| 最大功率耗散 | 90000 |
| 最大漏源电压 | 900 |
| 欧盟RoHS指令 | Compliant |
| 最大漏源电阻 | 4800@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | TO-220 |
| 标准包装名称 | TO-220 |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| 包装长度 | 10.4(Max) |
| 引脚数 | 3 |
| 包装高度 | 9.15(Max) |
| 最大连续漏极电流 | 3 |
| 封装 | Tube |
| 标签 | Tab |
| 铅形状 | Through Hole |
| FET特点 | Standard |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 3A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4.5V @ 50µA |
| 漏极至源极电压（Vdss） | 900V |
| 供应商设备封装 | TO-220AB |
| 开态Rds（最大）@ Id ，V GS | 4.8 Ohm @ 1.5A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 90W |
| 输入电容（Ciss ） @ VDS | 590pF @ 25V |
| 闸电荷（Qg ） @ VGS | 22.7nC @ 10V |
| 封装/外壳 | TO-220-3 |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 配置 | Single |
| 外形尺寸 | 10.4 x 4.6 x 9.15mm |
| 身高 | 9.15mm |
| 长度 | 10.4mm |
| 最大漏源电阻 | 4.8 Ω |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 90 W |
| 最低工作温度 | -55 °C |
| 包装类型 | TO-220 |
| 典型栅极电荷@ VGS | 22.7 nC V @ 10 |
| 典型输入电容@ VDS | 590 pF V @ 25 |
| 宽度 | 4.6mm |
| 工厂包装数量 | 50 |
| 晶体管极性 | N-Channel |
| 连续漏极电流 | 3 A |
| 封装/外壳 | TO-220 |
| 下降时间 | 18 ns |
| 产品种类 | MOSFET |
| 单位重量 | 0.050717 oz |
| 正向跨导 - 闵 | 2.7 S |
| RoHS | RoHS Compliant |
| 源极击穿电压 | +/- 30 V |
| RDS（ON） | 4.8 Ohms |
| 安装风格 | Through Hole |
| 功率耗散 | 90 W |
| 上升时间 | 7 ns |
| 漏源击穿电压 | 900 V |
| 栅极电荷Qg | 22.7 nC |
| 栅源电压（最大值） | �30 V |
| 漏源导通电阻 | 4.8 ohm |
| 工作温度范围 | -55C to 150C |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏源导通电压 | 900 V |
| 弧度硬化 | No |
| Continuous Drain Current Id | :3A |
| Drain Source Voltage Vds | :900V |
| On Resistance Rds(on) | :4.8ohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :3.75V |
| 功耗 | :90W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-220 |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Alternate Case Style | :SOT-78B |
| Current Id Max | :3A |
| On State resistance @ Vgs = 10V | :4.8ohm |
| 工作温度范围 | :-55°C to +150°C |
| Pulse Current Idm | :12A |
| Voltage Vds | :900V |
| Voltage Vds Typ | :900V |
| Voltage Vgs Max | :3.75V |
| Voltage Vgs Rds on Measurement | :10V |
| Weight (kg) | 0.002 |
| Tariff No. | 85412900 |
| 案例 | TO220 |
| Transistor type | N-MOSFET |
| 功率 | 90W |
| Drain-source voltage | 900V |
| 极化 | unipolar |
| Drain current | 3A |
| Multiplicity | 1 |
| Gross weight | 2.77 g |
| On-state resistance | 4.8Ω |
| Collective package [pcs] | 250 |
| Schematic diagram | see |
| spg | 250 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
