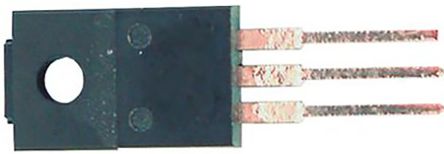

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220FP |
| 通道模式 | Enhancement |
| 最大漏源电压 | 600 V |
| 最大连续漏极电流 | 2.4 A |
| RDS -于 | 3600@10V mOhm |
| 最大门源电压 | ±30 V |
| 典型导通延迟时间 | 9 ns |
| 典型上升时间 | 14 ns |
| 典型关闭延迟时间 | 19 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 最大门源电压 | ±30 |
| Package Width | 4.6(Max) |
| PCB | 3 |
| 最大功率耗散 | 20000 |
| 最大漏源电压 | 600 |
| 欧盟RoHS指令 | Compliant |
| 最大漏源电阻 | 3600@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | TO-220FP |
| 标准包装名称 | TO-220F |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 10.4(Max) |
| 引脚数 | 3 |
| Package Height | 16.4(Max) |
| 最大连续漏极电流 | 2.4 |
| 封装 | Tube |
| 标签 | Tab |
| 铅形状 | Through Hole |
| P（ TOT ） | 20W |
| 匹配代码 | STP3NK60ZFP |
| R（ THJC ） | 6.25K/W |
| LogicLevel | NO |
| 单位包 | 50 |
| 标准的提前期 | 14 weeks |
| 最小起订量 | 2000 |
| Q（克） | 11.8nC |
| LLRDS （上） | 3.3Ohm |
| 汽车 | NO |
| LLRDS （上）在 | 10V |
| 我（D ） | 2.4A |
| V（ DS ） | 600V |
| 技术 | SuperMESH |
| 的RDS（on ） at10V | 3.6Ohm |
| 无铅Defin | RoHS-conform |
| FET特点 | Standard |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 2.4A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4.5V @ 50µA |
| 漏极至源极电压（Vdss） | 600V |
| 供应商设备封装 | TO-220FP |
| 开态Rds（最大）@ Id ，V GS | 3.6 Ohm @ 1.2A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 20W |
| 封装/外壳 | TO-220-3 Full Pack |
| 输入电容（Ciss ） @ VDS | 311pF @ 25V |
| 其他名称 | 497-5978-5 |
| 闸电荷（Qg ） @ VGS | 11.8nC @ 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 外形尺寸 | 10.4 x 4.6 x 16.4mm |
| 身高 | 16.4mm |
| 长度 | 10.4mm |
| 最大漏源电阻 | 3.6 Ω |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 20 W |
| 最低工作温度 | -55 °C |
| 包装类型 | TO-220FP |
| 典型栅极电荷@ VGS | 11.8 nC V @ 10 |
| 典型输入电容@ VDS | 311 pF V @ 25 |
| 宽度 | 4.6mm |
| 安装风格 | Through Hole |
| 产品种类 | MOSFET |
| 晶体管极性 | N-Channel |
| 配置 | Single |
| 源极击穿电压 | +/- 30 V |
| 连续漏极电流 | 2.4 A |
| RDS（ON） | 3.6 Ohms |
| 功率耗散 | 20 W |
| 上升时间 | 14 ns |
| 漏源击穿电压 | 600 V |
| RoHS | RoHS Compliant |
| 下降时间 | 14 ns |
| Continuous Drain Current Id | :2.4A |
| Drain Source Voltage Vds | :600V |
| On Resistance Rds(on) | :3.6ohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :3.75V |
| 功耗 | :20W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-220FP |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Current Id Max | :2.4A |
| On State resistance @ Vgs = 10V | :3.6ohm |
| 工作温度范围 | :-55°C to +150°C |
| Pulse Current Idm | :9.6A |
| Voltage Vds Typ | :600V |
| Voltage Vgs Max | :30V |
| Voltage Vgs Rds on Measurement | :10V |
| Weight (kg) | 0.002 |
| Tariff No. | 85412900 |
