te connectivity / amp

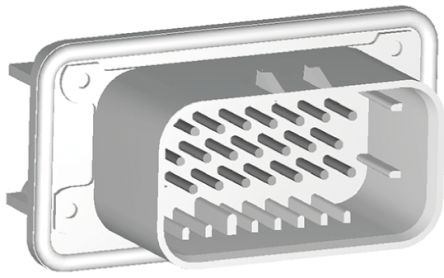

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Power |
| 性别 | HDR |
| 触点数 | 23 |
| 间距 | 4 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Right Angle |
| 标准包装 | Bulk |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not reviewed for lead free solder process |
| 安装角度 | Right Angle |
| 颜色 | Natural |
| 垫片 | With |
| 外壳材料 | Thermoplastic |
| 要终止 | Panel, Printed Circuit Board |
| 触点区域镀层材料 | Tin |
| 壳体防火等级 | UL 94V-0 |
| 产品类型 | Header Assembly |
| RoHSELV符合记录 | Always was RoHS compliant |
| 位置数 | 23 |
| 触点材料 | Copper Zinc Alloy |
| 安装类型 | Panel Mount; Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 行数 | 3 |
| 紧固型 | Locking Ramp |
| 触点类型 | Male Pin |
| 端子 | Solder |
| 行间距 | 0.157" (4.00mm) |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 颜色 | Natural |
| 触点电镀 | Tin |
| 额定电流 | 8A |
| 深度 | 37.9mm |
| 身高 | 32.1mm |
| 最高工作温度 | +105°C |
| 最低工作温度 | -40°C |
| 宽度 | 60.8mm |
| 工厂包装数量 | 1 |
| 产品 | Connectors |
| 产品种类 | Automotive Connectors |
| 产品特点 | Ampseal |
| 系列 | AMPSEAL |
| 安装方法 | Panel |
| 安装风格 | Panel |
| RoHS | RoHS Compliant |
| 标准包装 | 1 |
| 触点数目 | 23 |
| 连接器类型 | 公插 |
| 系列 | AMPSEAL |
| 最高工作温度 | +105°C |
| 高度 | 32.1mm |
| 安装类型 | 面板安装 |
| 触点材料 | 黄铜 |
| 类型 | PCB Connector |
| 端接方法 | 焊接 |
| 额定电流 | 8A |
| 外壳材料 | 玻璃纤维增强聚碳酸酯 (PBT) |
| 最低工作温度 | -40°C |
| 行数 | 3 |
| 深度 | 37.9mm |
| 触点电镀 | 锡 |
| 颜色 | 天然色 |
| 宽度 | 60.8mm |
| 取り付け穴 | 带有 |
| Centerline (Pitch) | 4 mm [ .157 in ] |
| 工作温度（最大值） (°C) | 100, 105, 65, 70, 75, 80, 85, 90 |
| Circuit Application | Power |
| 公称電圧アーキテクチャ (V) | 12, 24, 42, 48, 240 |
| 信号针数量 | 23 |
| PCB 安装固定类型 | 板锁 |
| 屏蔽 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 定格電圧 (最大) (VAC) | 250 |
| 长度 | 60.8 mm [ 2.3937 in ] |
| UL 易燃性等级 | UL 94V-0 |
| 接触面电镀 | 锡 (Sn) |
| 保護等級 | IP6K9K |
| 工作电压 (VAC) | 250 |
| PCB からのプロファイル高さ | 23.6 mm [ .929 in ] |
| 锁定接口 | 带有 |
| 工组温度范围 | -40 – 105 °C [ -40 – 221 °F ] |
| 密封性 | 是 |
| PCB 安装固定 | 带有 |
| 面板安装固定 | 不带 |
| 工作温度（最大值） (°F) | 149, 158, 167, 176, 185, 194, 212, 221 |
| セクション数 | 1 |
| PCB マウント アラインメント | 带有 |
| 封装数量 | 1 |
| 混合头 | 否 |
| PCB 厚度（建议） | 1.57 mm [ 0.062 in ] |
| 安装方向 | 水平/90° |
| 插针直径 | 1.3 mm [ .051 in ] |
