te connectivity / amp

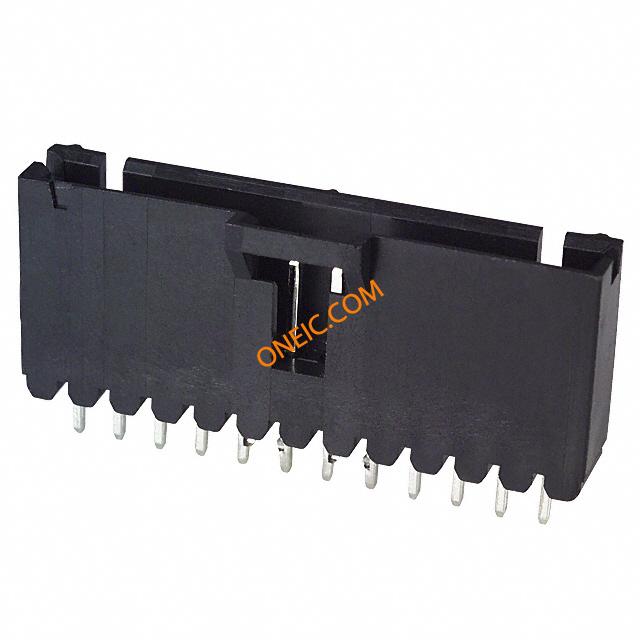

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Shrouded Header |
| 间距 | 2.54 mm |
| 行数 | 1 |
| 触点数 | 12 |
| 性别 | HDR |
| 触点电镀 | Tin Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Rail / Tube |
| 触点接合长度 | 0.230" (5.84mm) |
| 安装类型 | Through Hole |
| 颜色 | Black |
| 连接器类型 | Header, Shrouded |
| 触点表面涂层 | Tin |
| 封装 | Tube |
| 触点类型 | Male Pin |
| 端子 | Press-Fit |
| Contact Finish Thickness | 100µin (2.54µm) |
| 位置数 | 12 |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 16 |
| 额定电流 | 3 A |
| 端接类型 | Through Hole |
| 外壳材料 | Thermoplastic |
| 绝缘电阻 | 5000 MOhms |
| 产品种类 | Headers & Wire Housings |
| 位置/触点数 | 12 |
| 商品名 | AMPMODU |
| 产品类型 | Headers |
| 可燃性等级 | UL 94 V-0 |
| 工作温度范围 | - 65 C to + 105 C |
| 联系人性别 | Pin (Male) |
| 闭锁类型 | Latched |
| RoHS | RoHS Compliant |
| 安装方式 | Vertical |
| 系列 | AMPMODU MTE |
| 行间距 | 2.54 mm |
| 触点材料 | Brass |
| 标准包装 | 16 |
| 端子端接区域电镀厚度 | 2.54 µm [ 100 µin ] |
| 连接器类型 | 头 |
| 尾部电镀厚度 | 2.54 µm [ 100 µin ] |
| 焊尾端子电镀材料 | 锡 |
| 拾取和放置盖 | Without |
| 端子端接区域电镀材料表面涂层 | 哑光 |
| PCB 安装固定类型 | 压具 |
| 封装方法 | 管, 管/盒 |
| Centerline (Pitch) (mm) | 2.54 |
| 行数 | 1 |
| 应力消除 | 不带 |
| 长度 | 33.02 mm [ 1.3 in ] |
| 接合对准类型 | 锁存 |
| Contact Current Rating (Max) (A) | 3 |
| UL 易燃性等级 | UL 94V-0 |
| 线缆端接方法 | 刺破式压接 (IDC), 压接 |
| 端子定位力 | 带有 |
| PCB极性结构 | Without |
| 接合对准 | 带有 |
| PCB方向特性 | No |
| 适用于 | 母端护套组件 |
| 高度 | 13.59 mm [ .535 in ] |
| 端子接触部电镀厚度 | 2.54 µm [ 100 µin ] |
| 介质耐压 | 600 V |
| 端子接触部电镀材料 | 锡 |
| 壳体颜色 | 黑色 |
| 端子形状 | 直角 |
| 脚镀层材料 | Tin |
| 头类型 | Shrouded |
| 终端电阻 | 15 mΩ |
| 产品类型 | 连接器 |
| 端子类型 | 插针 |
| PCB 安装固定 | 带有 |
| 绝缘电阻 | 5000 MΩ |
| PCB 安装方向 | 垂直 |
| 外壳材料 | 热塑塑料 |
| 接合固定类型 | 压具 |
| 端子端接区域电镀材料 | 锡 |
| PCB Mounting Style | Through Hole |
| 连接器种类 | 插头 |
| Backwall/Post Interruptions | Without |
| 封装数量 | 16 |
| 行间距 | 2.54 mm [ .1 in ] |
| 注释 | 使用 91417-1 号键控工具来拆卸用于键控的柱体。 |
| 端子定位力类型 | 锁定枪 |
| PCB 厚度（建议） | .69 mm [ .027 – .08 in ] |
| 端子基材 | 黄铜 |
| 工组温度范围 (°C) | -65 – 105 |
| 已批准的标准 | CSA LR7189, UL E28476 |
| 尾部长度 | 3.3 mm [ .13 in ] |
| 接合柱长度 | 5.84 mm [ .23 in ] |
| 接合固定 | 带有 |
