te connectivity / amp

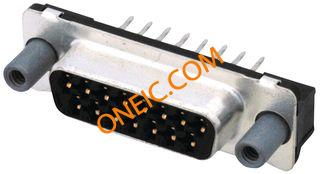

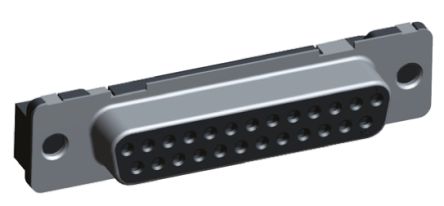

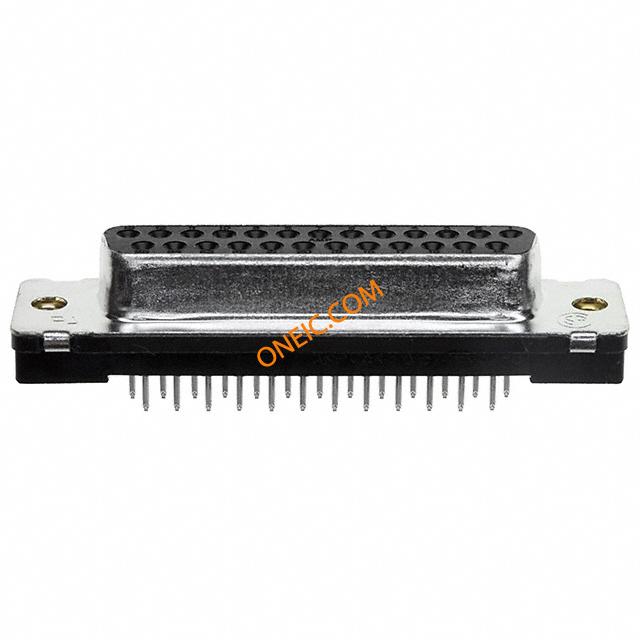

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | SKT |
| 间距 | 2.77 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 标准包装 | Rail / Tube |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant By Exemption |
| 位置/触点数 | 25 |
| 行数 | 2 |
| 安装风格 | Through Hole |
| 端接类型 | Solder |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 封装 | Tube |
| 系列 | HD-20 |
| 外壳材质 | Steel |
| 外壳电镀 | Tin |
| 外壳尺寸 | 3 |
| 工厂包装数量 | 10 |
| PCB安装角度 | Vertical |
| 面板附件 | Without |
| 外壳材料 | Thermoplastic |
| 密封 | No |
| 配合连接器锁扣类型 | Threaded Insert, 4-40 UNC |
| PCB安装方式 | Thru Hole |
| 位置数 | 25 |
| 简介 | Standard |
| 无螺纹材质 | Brass |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| 颜色代码 | None |
| 端子尾部电镀 | Tin over Nickel |
| 品牌 | AMP |
| 接地母线 | Without |
| PCB Thickness (in (mm)) | 0.062 â 0.093 [1.57 â 2.36] |
| 联系形状 | Round |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 接地齿 | Without |
| 终止（焊接）长度（毫米） | 3.18 [0.125] |
| 安装孔直径（毫米（ ） ） | 3.05 [.120] |
| 触点区域镀层材料 | Gold (30) |
| PCB保持力的方法 | Mounting Holes |
| 壳体防火等级 | UL 94V-0 |
| 评论 | All receptacles are preloaded with size 20 DF posted socket contacts |
| 发表尺寸（毫米（ ） ） | 0.66 [.026] |
| 产品系列 | HD 20 |
| 外壳类型 | Front Metal Shell |
| 接地夹 | Without |
| PCB保持力特性 | Yes |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 外壳尺寸，连接器布局 | 3 (DB, B) |
| 法兰特点 | Housing/Shell (4-40) |
| 安装类型 | Through Hole |
| 额定电压 | 125V |
| 颜色 | Black |
| 连接器类型 | Receptacle, Female Sockets |
| 外壳材料，表面处理 | Steel, Tin Plated |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 105°C |
| 端子 | Solder |
| 触点类型 | Signal |
| 额定电流 | 6A |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | D-Sub |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作电压（最大） | 250VAC |
| 工作温度范围 | -55C to 105C |
| 弧度硬化 | No |
| 端口数 | 1 Port |
| 联系方式行数 | 2 |
| 触点数 | 25 POS |
| 插头/插座 | SKT |
| 产品长度（mm ） | 53.09 mm |
| 产品厚度（毫米） | 12.55 mm |
| 产品高度（mm ） | 12.16 mm |
| 端子数 | 25 |
| 联系间距（mm） | 2.77 mm |
| 产品范围 | :TE CONNECTIVITY - Amplimite HD-20 Series |
| No. of Contacts | :25 |
| D Sub Shell Size | :DB |
| Connector Body Material | :Metal |
| 接触端子 | :Through Hole Vertical |
| Weight (kg) | 0.009 |
| Tariff No. | 85366910 |
