规格书 |

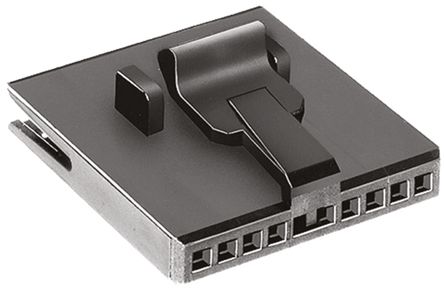

487545 HOUSING, RECEPTACLE, 050 C/L 3D PDF AMPMODU_INTERCONNECTION_SYSTEM_SECTION3AND4 Flexible Flat Cable (FFC) Connectors for 127 mm (050 in) Centerline Cable MD_487545-1_01162012835 |
文档 |
Typical Application 487545-1 Statement of Compliance RoHS 2 Statement 487545-1.pdf |
Rohs | Lead free / RoHS Compliant |
其他相关文件 | Typical Application |
RoHS信息 | 487545-1 Statement of Compliance |
三维模型 | 487545-1.pdf |
标准包装 | 1,000 |
Connector 型 | Housing for Female Contacts |
位置数 | 4 |
球场 | 0.050 (1.27mm) |
安装类型 | Free Hanging (In-Line) |
终止 | - |
特点 | Latch Lock |
Contact 材料 | - |
触点表面涂层 | - |
触点涂层厚度 | - |
操作温度 | -55°C ~ 105°C |
包装材料 | Bulk |
Housing 材料 | Polyester |
材料可燃性等级 | UL94 V-0 |
额定电压 | 100V |
额定电流 | - |
标准包装 | Bulk |
RoHSELV合规性 | RoHS compliant, ELV compliant |
RoHSELV符合记录 | Always was RoHS compliant |
Lead Free Solder Processes | Not relevant for lead free process |
绝缘电阻(MΩ ) | 5,000 |
交配型 | Receptacle |
加载MTF联系方式 | No |
间距(毫米) | 1.27 [0.050] |
外壳材料 | Thermoplastic |
Temperature Range (°C) | -55 â +105 |
行数 | Single |
外壳颜色 | Black |
配合锁扣 | With |
WireCable类型 | Flexible Flat Conductor Cable |
插入力 | Normal |
配合连接器锁扣类型 | Latch |
产品类型 | Housing |
壳体防火等级 | UL 94V-0 |
位置数 | 4 |
耐电压(V ) | 300 |
阻燃 | Yes |
间距 | 0.050" (1.27mm) |
封装 | Bulk |
额定电流 | 1.5A |
产品特点 | Latch Lock |
额定电压 | 100V |
颜色 | Black |
材料阻燃等级 | UL94 V-0 |
FFC,FCB厚度 | 0.05-0.08mm |
连接器类型 | Housing for Female Contacts |
工作温度 | -55°C ~ 105°C |
其他名称 | 4875451 |
RoHS指令 | Lead free / RoHS Compliant |
工厂包装数量 | 1000 |
安装方式 | Straight |
产品种类 | FFC & FPC Connectors |
性别 | Female |
端接类型 | Crimp |
位置/触点数 | 4 |
触点电镀 | Gold |
系列 | AMPMODU |
RoHS | RoHS Compliant |
触点材料 | Phosphor Bronze |
工作温度范围 | -55C to 105C |
身体上的取向 | Straight |
类型 | Housing |
联系方式行数 | 1 |
触点数 | 4 POS |
产品厚度(毫米) | 14.86 mm |
产品高度(mm ) | 6.22 mm |
间距(mm) | 1.27 mm |
节距 | :1.27mm |
No. of Contacts | :4 |
No. of Rows | :1 |
接触端子 | :- |
Weight (kg) | 0 |
Tariff No. | 85369010 |
associated | 1-487547-2 1-487547-1 |
mating | 5-104178-1 5-104186-1 5-104071-7 5-104074-7 104074-7 104071-7 |
