te connectivity / amp

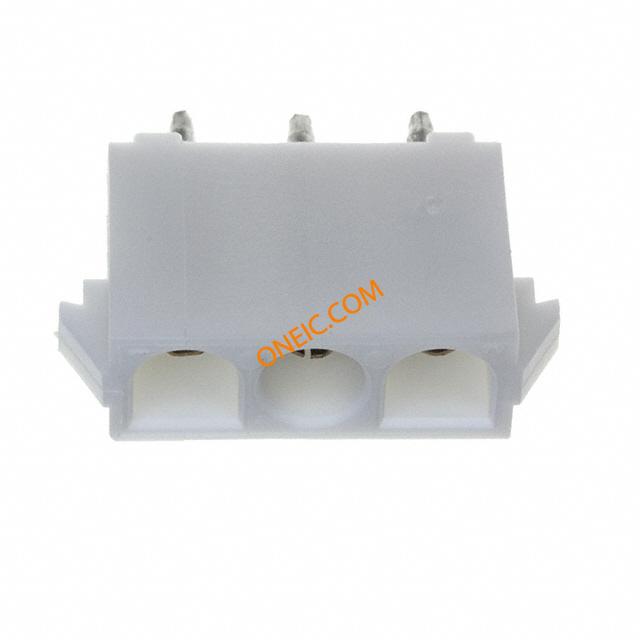

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Power |
| 性别 | SKT |
| 间距 | 6.35 mm |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 标准包装 | Bag |
| 安装类型 | Through Hole |
| 颜色 | White |
| 连接器类型 | Header |
| 触点表面涂层 | Gold |
| 封装 | Bulk |
| 行数 | 1 |
| 紧固型 | Locking Ramp |
| 触点类型 | Female Socket |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 位置数 | 3 |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 1 |
| 产品种类 | Pin & Socket Connectors |
| 额定电流 | 19 A |
| 触点电镀 | Gold |
| 额定电压 | 600 V |
| 端接类型 | Pin |
| 联系人性别 | Socket (Female) |
| 外壳材料 | Nylon |
| 位置/触点数 | 3 |
| 安装风格 | Through Hole |
| 产品类型 | Headers |
| RoHS | RoHS Compliant |
| 触点材料 | Phosphor Bronze |
| Insulation Diameter (Max) (mm) | 5.08 |
| 端子端接区域电镀厚度 | 2.54 µm [ 100 µin ] |
| 端子保持力 | Without |
| Centerline (Pitch) | 6.35 mm [ .25 in ] |
| 适用于 | 与插头护套插接（使用插针端子） |
| Circuit Application | Power |
| 接合固定类型 | Positive Lock |
| 机构/标准号码 | E28476 |
| 封装方法 | 袋/盒 |
| Termination Post/Tail Length | 3.18 mm [ .125 in ] |
| 行数 | 1 |
| 应力消除 | 不带 |
| PC 板端接方法 | 通孔 - 焊接 |
| UL 防火等级 | UL 94V-0 |
| Contact Current Rating (Max) (A) | 12, 19 |
| 壳体类型 | 插头 |
| Connector System | 线到板 |
| 接合对准 | 带有 |
| 电源针数量 | 3 |
| 工作电压 (VAC) | 600 |
| CSA 等级 | 已认证 |
| CSA 文件号 | LR7189 |
| 灼热丝额定值 | 标准件 - 非灼热丝 |
| PCB极性结构 | Without |
| 经 VDE 测试 | 是 |
| 接合固定 | 带有 |
| PCB 安装角度 | 垂直 |
| 端子布局 | 直插式 |
| 工组温度范围 | -40 – 105 °C [ -40 – 221 °F ] |
| 产品类型 | 公端 |
| 高度 (mm) | 13.97 |
| 端子接触部位电镀厚度 | 30 µm [ .76 µin ] |
| Multiple Contact Types | Without |
| 接合对准类型 | 极化 |
| 端子类型 | 插针 |
| 面板厚度 (in) | .03 – .09 |
| PCB 安装固定 | 不带 |
| UL 等级 | 获得认可 |
| 面板安装固定 | 不带 |
| 外壳材料 | 尼龙 |
| Sealed Condition | Not Sealed |
| 端子端接区域电镀材料 | 锡铅 |
| 宽度 (mm) | 7.62 |
| 机构/标准 | CSA, UL |
| 端子接触部电镀材料 | 金 |
| Assembly Integration Feature | Without |
| 壳体颜色 | 白色 |
| 封装数量 | 100 |
| 长度 (mm) | 13.97 |
| PCB 厚度（建议） | 1.57 mm [ .062 in ] |
| 连接器和端子端接到 | 印刷电路板 |
| 底板材料厚度 | 1.27 µm [ 50 µin ] |
