te connectivity / amp

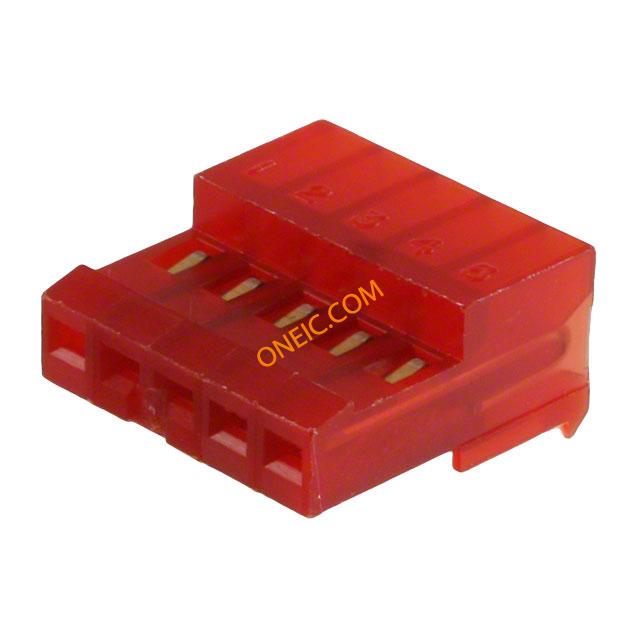

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | IDC Connector |
| 间距 | 2.54 mm |
| 行数 | 1 |
| 触点数 | 5 |
| 性别 | F |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | IDT |
| 标准包装 | Trays |
| 外壳材料 | Nylon |
| 位置数 | 5 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 端子尾部电镀 | Tin |
| 品牌 | AMP |
| 外壳颜色 | Red |
| 产品类型 | MTA-100 Connectors |
| 额定电压（VAC ） | 250 |
| Wire Size (mm² (AWG)) | 0.3-0.4² [22] |
| 要终止 | Wire |
| 包装方式 | Loose Piece |
| 连接器类型 | Closed End |
| Cable Exit Angle | 90° |
| 交配极化 | Without |
| 四点式端子 | Without |
| 触点区域镀层材料 | Gold (15) |
| 壳体防火等级 | UL 94V-2 |
| 窄 | No |
| 接线方式 | IDC Standard |
| 交配型 | Receptacle |
| 安装耳 | Without |
| 联系中心线间距（毫米（ ） ） | 2.54 [0.100] |
| 有罩 | No |
| 面板附件 | Without |
| 帖子（第7版）省略 | None |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 触点材料 | Phosphor Bronze |
| 导线类型 | Discrete or Ribbon Cable |
| 产品特点 | Closed End |
| 安装类型 | Free Hanging (In-Line) |
| 电缆端接 | IDC |
| 触点表面涂层 | Gold |
| 封装 | Bulk |
| 线规 | 22 AWG |
| 紧固型 | Locking Ramp |
| 触点类型 | Female Socket |
| Contact Finish Thickness | 15µin (0.38µm) |
| 颜色 | Red |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 1 |
| 产品种类 | Headers & Wire Housings |
| 额定电流 | 5 A |
| 额定电压 | 250 VAC |
| 系列 | MTA-100 |
| 端接类型 | IDC |
| 联系人性别 | Socket (Female) |
| 安装风格 | Wire |
| 位置/触点数 | 5 |
| 闭锁类型 | Ramp Lock |
| RoHS | RoHS Compliant |
| 工作温度范围 | -55C to 105C |
| 接触电阻最大 | 6 mohm |
| 额定电流（最大值） | 5/Contact A |
| 身体上的取向 | Right Angle |
| 联系方式行数 | 1 |
| 产品长度（mm ） | 12.7 mm |
| 产品厚度（毫米） | 6.99 mm |
| 产品高度（mm ） | 13.21 mm |
| 额定电压最大 | 250VAC |
| 间距（mm） | 2.54 mm |
| 端子端接区域电镀厚度 | 2.03 – 5.08 µm [ 80 – 200 µin ] |
| 连接器类型 | 连接器组件 |
| Centerline (Pitch) | 2.54 mm [ .1 in ] |
| 壳体种类 | 标准 |
| 适用于 | MTA .100 头和 MTA .100 IDC 柱形连接器 |
| 端子类型 | 插座 |
| 线缆尺寸 (AWG) | 22 |
| 端子端接区域电镀材料表面涂层 | 哑光 |
| 底板材料 | 镍 |
| 封装方法 | 袋/盒 |
| 底板材料厚度 | 1.27 – 1.78 µm, 50 – 70.079 µin |
| 行数 | 1 |
| 应力消除 | 带有 |
| 拾放盖 | 不带 |
| Contact Current Rating (Max) (A) | 5 |
| UL 易燃性等级 | UL 94V-2 |
| 线缆端接方法 | IDC |
| 端子定位力 | 带有 |
| Connector System | 线到板 |
| 接合对准 | 不带 |
| 连接器设计 | 闭合端 |
| 工作电压 (VAC) | 250 |
| CSA 等级 | 已认证 |
| 高度 | 6.99 mm [ .275 in ] |
| 端子接触部电镀材料 | 金 |
| 壳体颜色 | 白色 |
| 端子接触部电镀厚度 | .38 µm [ 15 µin ] |
| 接合固定 | 带有 |
| 端子布局 | 同轴 |
| 工组温度范围 | -55 – 105 °C [ -67 – 221 °F ] |
| 产品类型 | 连接器 |
| 密封性 | 否 |
| PCB 安装固定 | 不带 |
| UL 等级 | 获得认可 |
| 面板安装固定 | 不带 |
| PCB 安装对准 | 不带 |
| 绝缘直径 | 1.52 mm [ .06 in ] |
| 线缆尺寸 (mm²) | .3 – .4 |
| 线缆类型 | 分离式导线, 绞线 |
| 外壳材料 | 尼龙 |
| 接合固定类型 | 锁定斜面 |
| 端子端接区域电镀材料 | 锡 |
| 机构/标准 | CSA, UL |
| 电缆出口角度 | 90° |
| UL 文件号 | E28476 |
| 连接器种类 | 母端 |
| Backwall/Post Interruptions | Without |
| 长度 | 12.7 mm [ .5 in ] |
| 封装数量 | 500 |
| 注释 | 肋之间的条纹可能会减少 |
| CSA 文件号 | LR7189 |
| 端子基材 | 铜合金 |
| 端子保持力类型 | 锁定枪 |
| 连接器和端子端接到 | 电线和电缆 |
