te connectivity / amp

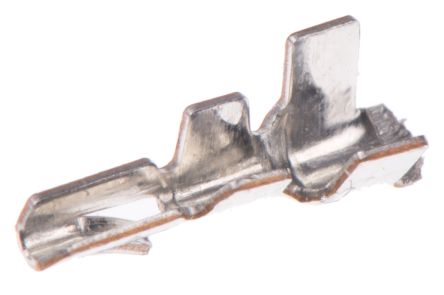

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Miniature Terminal |
| 线径规格 | 22-26 AWG |
| 标准包装 | Tape & Reel |
| 产品种类 | Terminals |
| RoHS | RoHS Compliant |
| 产品 | Tab Terminals |
| 系列 | 640 |
| 线规 | 26-22 |
| 绝缘 | Not Insulated |
| 性别 | Male |
| 触点电镀 | Tin |
| 触点材料 | Phosphor Bronze |
| 端接类型 | Crimp |
| 材质 | Phosphor Bronze |
| 封装 | Reel |
| 工厂包装数量 | 10000 |
| 评论 | Machine applied applicator required.; Not available in loose piece.; No hand to |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| PCB厚度（毫米（ ） ） | 1.57 [0.062] |
| 专有名称 | Mini AMP-IN |
| 扩展板下（毫米（ ） ） | 3.43 [0.135] |
| 包装方式 | Strip |
| 电镀 | Pre-Tin |
| PCB孔径（毫米） | 1.40 [0.055] |
| Insulation Diameter (mm in) | 1.02-1.78 [.040-.070] |
| Wire Range (mm (AWG)) | 0.12-0.40² [26-22] |
| RoHSELV符合记录 | Always was RoHS compliant |
| 终端类型 | Miniature |
| 长度 - 总体 | 0.250" (6.35mm) |
| 绝缘直径 | 0.040" ~ 0.070" (1.02mm ~ 1.78mm) |
| 触点表面涂层 | Tin |
| 孔直径 | 0.055" (1.40mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | A100547CT |
| 总长 | 6.35mm |
| 有罩 | Unshrouded |
| 弧度硬化 | No |
| 颜色 | Not Required |
| 阀体材质 | Phosphor Bronze |
| 主体镀层 | Pre-Tin |
| 产品长度（mm ） | 6.35 mm |
| 产品厚度（毫米） | 2.67 mm |
| Angle | Straight |
| Brand/Series | MiniAMP-IN |
| PrimaryType | PCB |
| SpecialFeatures | MiniHoldingDevice |
| 端子 | Solder |
| WireSize | 26-22AWG |
| 连接器类型 | 公插 |
| 系列 | AMP-IN |
| 最大电线尺寸 AWG | 22AWG |
| 触点材料 | 磷铜 |
| 端接方法 | 压接 |
| 最小电线尺寸 AWG | 26AWG |
| 最大电线尺寸 mm2 | 0.4mm² |
| 触点电镀 | 锡 |
| 最小电线尺寸 mm2 | 0.12mm² |
| 注释 | 没有可用的手动工具。, 零散零件中不可用。, 需要应用机器的压接模具。 |
| 表面涂层 | 高光 |
| Wire Size (AWG) | 26 – 22 |
| PCB孔直径 | 1.4 mm [ .055 in ] |
| Extension Below Board | 3.43 mm [ .135 in ] |
| Insulated Wire Support | Yes |
| 端子尺寸 | Miniature |
| Wire Size (mm²) | .12 – .4 |
| 封装方法 | 盒 |
| 螺栓孔 | No |
| PCB 厚度（建议） | 1.57 mm [ .062 in ] |
| 封装数量 | 10000 |
| Terminal Angle | Straight |
| 电线绝缘直径 | 1.02 – 1.78 mm [ .04 – .07 in ] |
| 端子电镀材料 | 锡 |
| Terminates To | Printed Circuit Board |
| 电线切断 | 否 |
| 电镀材料 | 预镀锡 |
| 端子方向 | 直式 |
