te connectivity / amp

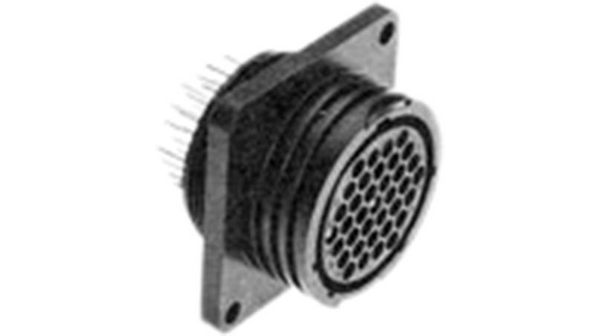

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | CPC |
| 性别 | RCP |
| 端接方式 | Solder |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 标准包装 | Trays |
| 键控 | A |
| PinSocket | Socket |
| 端接类型 | Printed Circuit Board |
| 外壳材料 | Thermoplastic |
| 密封 | No |
| 外壳尺寸 | 17 |
| 标准或反向性别 | Reverse |
| 位置数 | 14 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| VDE认证 | No |
| 产品系列 | Series 1 |
| 端子尾部电镀 | Gold Flash |
| 预装 | Yes |
| 面板固定方法 | Square Flange |
| 外壳颜色 | Black |
| 产品类型 | Connector |
| 翻转编号 | Without |
| 触点区域镀层材料 | Gold (30) |
| 安装孔直径（毫米） | 3.81 [.150] |
| 壳体防火等级 | UL 94V-0 |
| 评论 | Posts are 0.43 [.017] offset from centerline of contacts. All posts must be ori |
| 螺纹尺寸 | 15/16-20 UNEF-2A |
| 安装方式 | Panel |
| 外壳类型 | All Plastic |
| 触点类型 | Posted |
| 触点材料 | Brass |
| RoHSELV符合记录 | Always was RoHS compliant |
| 终止（焊接）长度（mm （英寸） ） | 9.35 [0.368] |
| 定位 | A |
| 电压 - 额定 | 600VAC/DC |
| 安装类型 | Panel Mount, Flange; Through Hole |
| 端子 | Solder |
| 外壳尺寸 - 插件 | 17-14 |
| 连接器类型 | Receptacle, Female Sockets |
| 外壳材料，表面处理 | Nylon |
| 触点表面涂层 | Gold |
| 封装 | Tray |
| 工作温度 | -40°C ~ 105°C |
| 紧固型 | Threaded |
| 额定电流 | 13A |
| Contact Finish Thickness | 30µin (0.76µm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 联系人性别 | Female |
| 触点电镀 | Gold |
| IP等级 | IP65 |
| 最高工作温度 | +105°C |
| 最低工作温度 | -55°C |
| 触点数 | 14 |
| 系列 | Series 1 |
| 额定电压 | 250 V ac |
| 工厂包装数量 | 24 |
| 触点电镀厚度 | 30 uin |
| 插方式 | Keyed |
| 电源位置数 | 0 |
| 连接器类型 | Receptacle |
| PCB保持结构 | Without |
| 产品种类 | Standard Circular Connector |
| 安装风格 | Panel |
| 位置/触点数 | 14 |
| 信号位置数 | 14 |
| 可燃性等级 | UL 94 V-0 |
| 商品名 | CPC Series 1 |
| 匹配样式 | Threaded |
| 外壳类型 | Receptacle |
| RoHS | RoHS Compliant |
| 安装方式 | Straight |
| 端子终端电镀 | Gold |
| 反性别 | Reverse |
| 引脚长度 | 9.35 mm |
| 弧度硬化 | No |
| 应力消除 | No |
| 产品长度（mm ） | 36.45 mm |
| 产品厚度（毫米） | 36.45 mm |
| 产品高度（mm ） | 26.67 mm |
| 触点分类 | 14Signal |
| 家庭 | 213729 |
| Connector Body Material | :Nylon (Polyamide) |
| Connector Mounting | :Panel |
| Connector Shell Size | :17 |
| 插入安排 | :17-14 |
| No. of Contacts | :14 |
| 接触端子 | :Through Hole |
| Weight (kg) | 0.05 |
| Tariff No. | 85369010 |
| Brand/Series | Series1 |
| ContactPlating | Gold |
| ContactType | Socket |
| IPRating | IP65 |
| MatingType | Threaded |
| MountingType | Flanged |
| NumberofContacts | 14 |
| PrimaryType | CircularPlasticConnector |
| ShellSize | 17 |
