te connectivity / p&b

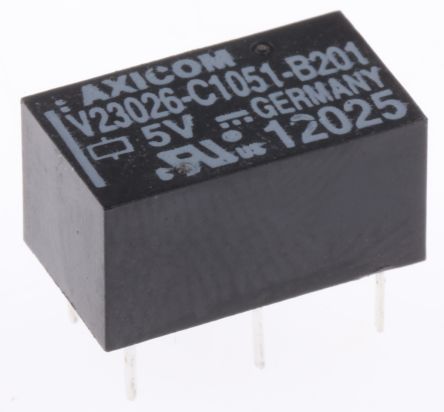

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Signal Relay |
| 触点形式 | SPDT |
| 最大额定电流 | 1 A |
| 直流线圈电压 | 5 V |
| 安装 | Through Hole |
| 线圈电流 | 6.76 mA |
| 线圈电阻 | 740 Ohm |
| 触点材料 | Palladium Nickel/Gold Rhodium |
| 最大交流电压额定值 | 150 V |
| 最大直流额定电压 | 125 V |
| 工作温度 | -40 to 85 °C |
| 标准包装 | Rail / Tube |
| 产品种类 | Low Signal Relays - PCB |
| 封装 | Tube |
| 工厂包装数量 | 40 |
| 线圈电压 | 5VDC |
| 开启电压（最大值） | 3.75 VDC |
| 线圈类型 | Latching, Single Coil |
| 线圈功率 | 34 mW |
| 触点形式 | SPDT (1 Form C) |
| 继电器类型 | General Purpose |
| 端接类型 | PC Pin |
| 切换电压 | 150VAC, 125VDC - Max |
| 释放时间 | 2ms |
| 操作时间 | 2ms |
| 触点额定值（电流） | 1A |
| 安装类型 | Through Hole |
| RoHS指令 | Lead free / RoHS Compliant |
| 联系配置 | SPDT |
| 深度 | 7.6mm |
| 身高 | 6.9mm |
| 隔离线圈对触点 | 1500V rms |
| 长度 | 13mm |
| 寿命 | 1,000,000,000 (mechanical) cycles |
| 最高工作温度 | +85°C |
| 最大开关电流AC | 1 A |
| 最大开关电流DC | 1 A |
| 最大开关电压AC | 150V ac |
| 最大开关电压DC | 125V dc |
| 终端类型 | Through Hole |
| 操作功能 | 1 Coil Latching |
| Approx Dimensions (L x W x H) (mm [in]) | 13.00 x 7.60 x 6.90 [.512 x .299 x .271] |
| 线圈抑制二极管 | Without |
| 符合RoHS / ELV符合记录 | Converted to comply with RoHS directive |
| 电流 | 1 Amp |
| Coil Resistance (ohm) | 740 |
| Dielectric Between Coil and Contacts (V rms) | 1500 |
| Coil Power, Nominal (VA) | 34 |
| 选项 | n/a |
| FCC Part 68 Isolation | Yes |
| MainCategory | Relays |
| Compatible Socket | n/a |
| 极化 | Yes |
| SubCategory | Signal Relay |
| 引脚配置 | DIP |
| Lead Free Solder Processes | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder capable to 265°C |
| 符合RoHS / ELV标准 | RoHS compliant, ELV compliant |
| DIP Package Style | n/a |
| Coil Magnetic System | Polarized, Bistable |
| 驱动系统 | DC |
| 评论 | n/a |
| 批准标准 | CSA Certified, UL Recognized |
| 端接类型 | Through Hole |
| 触点类型 | Bifurcated |
| 外壳 | Immersion Cleanable |
| 线圈电阻 | 740 Ω |
| 最大切换电流 交流 | 1 A |
| 线圈功率 | 34mW |
| 最大切换电压 直流 | 125V 直流 |
| 长度 | 13mm |
| 线圈电压 | 5 V 直流 |
| 最高工作温度 | +85°C |
| 线圈对触点绝缘 | 1.5kV rms |
| 端子类型 | 通孔 |
| 高度 | 6.9mm |
| 寿命 | 1000000000（机械）次循环 |
| 最低工作温度 | -40°C |
| 安装类型 | PCB（印刷电路板）安装 |
| 工作温度范围 | -40 → +85°C |
| 最大切换电流 直流 | 1 A |
| 深度 | 7.6mm |
| 最大切换电压 交流 | 150V 交流 |
| 触点配置 | 单刀双掷 |
| 触点材料 | 镀金，镀铑钯镍合金 |
| Board Level Components | Y |
| 尺寸 | 13 x 6.9 x 7.6mm |
