te connectivity / amp

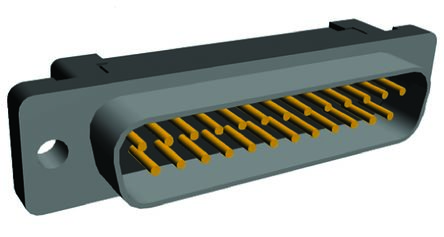

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | PIN |
| 间距 | 2.76 mm |
| 端接方式 | IDT |
| 安装 | Cable Mount |
| 身体上的取向 | Right Angle |
| 标准包装 | Rail / Tube |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant |
| 位置/触点数 | 25 |
| 行数 | 2 |
| 安装风格 | Wire |
| 端接类型 | Crimp |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 封装 | Tube |
| 系列 | HDF-20 |
| 外壳材质 | Steel |
| 外壳电镀 | Tin |
| 外壳尺寸 | 3 |
| 工厂包装数量 | 1 |
| 联系方式 | With |
| 外壳材料 | Thermoplastic |
| 螺纹嵌件电镀 | None |
| 配合连接器锁扣类型 | Threaded Insert, 4-40 UNC |
| 位置数 | 25 |
| 简介 | Low |
| 无螺纹材质 | Brass |
| Lead Free Solder Processes | Not relevant for lead free process |
| 产品系列 | HDF-20 (Ribbon Cable) |
| 端子尾部电镀 | Tin over Nickel |
| 螺纹类型 | Standard |
| 产品类型 | Connector |
| Cable Insulation Diameter (mm in) | 0.81 â 0.97 [0.032 â 0.038] |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| 触点尺寸 | 20 |
| 接地齿 | With |
| 应变消除部件号 | 747275-2 |
| 触点区域镀层材料 | Gold Flash over Palladium Nickel or Gold (30) over Nickel |
| WireCable类型 | Ribbon Cable |
| 壳体防火等级 | UL 94V-0 |
| 可选电缆稳定 | 747275-2 |
| 带状电缆中心线间距（毫米） | 1.27 [0.050] |
| 接线方式 | Insulation Displacement Crimp (IDC) |
| 颜色 | Black |
| 封面材质 | Thermoplastic |
| 配合锁扣 | With |
| 等级 | Standard |
| 线径规格（mm ²AWG ） | 0.08 - 0.15 [28-26] |
| 外壳类型 | Front Metal Shell |
| RoHSELV符合记录 | Always was RoHS compliant |
| 评论 | All plug assemblies are supplied with housing and cover preassembled |
| 外壳尺寸，连接器布局 | 3 (DB, B) |
| 法兰特点 | Housing/Shell (4-40) |
| 产品特点 | Feed Through, Grounding Indents |
| 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Plug, Male Pins |
| 外壳材料，表面处理 | Steel, Tin Plated |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 105°C |
| 端子 | IDC, Ribbon Cable |
| 触点类型 | Signal |
| 额定电流 | 1.25A |
| Contact Finish Thickness | Flash |
| 连接器类型 | D-Sub |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 12.59mm |
| 外形尺寸 | 53.08 x 18.56 x 12.59mm |
| 长度 | 53.08mm |
| 最高工作温度 | +105°C |
| 最低工作温度 | -55°C |
| 触点数 | 25 |
| 额定电压 | 30 V ac |
| 宽度 | 18.56mm |
| 工作电压（最大） | 30VAC |
| 工作温度范围 | -55C to 105C |
| 弧度硬化 | No |
| 端口数 | 1 Port |
| 联系方式行数 | 2 |
| 插头/插座 | PIN |
| 产品长度（mm ） | 53.08 mm |
| 产品厚度（毫米） | 12.59 mm |
| 产品高度（mm ） | 18.56 mm |
| 端子数 | 25 |
| 联系间距（mm） | 2.76 mm |
| 产品范围 | :TE CONNECTIVITY - Amplimite HDF-20 Series |
| No. of Contacts | :25 |
| D Sub Shell Size | :DB |
| Connector Body Material | :Metal |
| 接触端子 | :Crimp |
| Weight (kg) | 0.004 |
| Tariff No. | 85369010 |
