te connectivity / amp

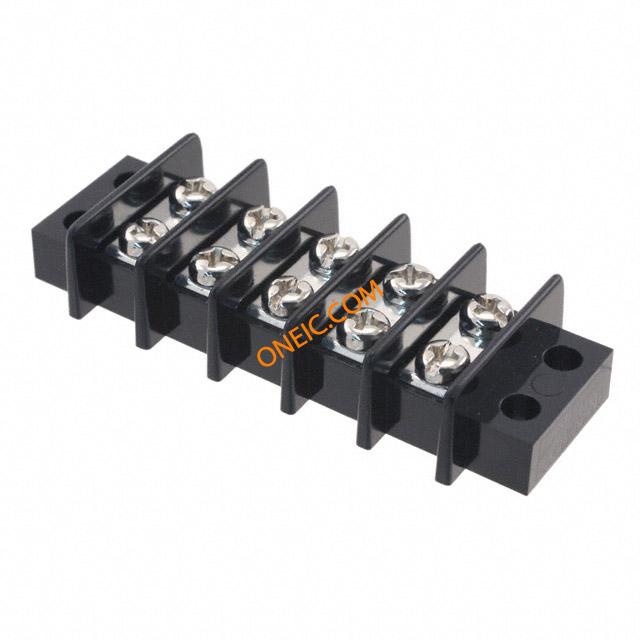

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Barrier Strip |
| 触点数 | 10 |
| 电路数 | 5 |
| 间距 | 11.1 mm |
| 端接方式 | Screw |
| 安装 | Panel Mount |
| 身体上的取向 | Straight |
| 行数 | 2 |
| 外壳颜色 | Black |
| 线径规格 | 14-22 AWG |
| 标准包装 | Bulk |
| 终端表面处理 | Nickel |
| 额定电流 | 25A |
| 产品特点 | Flange |
| 安装类型 | Chassis, Panel |
| 额定电压 | 300V |
| 线规 | 14-22 AWG |
| 端子材料 | Steel |
| 顶部端子 | Screws |
| 底部端子 | Closed |
| 道闸类型 | 2 Wall (Dual) |
| 电线入口数目 | 10 |
| 封装 | Bulk |
| 材料 - 绝缘体 | Thermoplastic |
| 端接块类型 | Barrier Block |
| 颜色 | Black |
| 材料阻燃等级 | UL94 V-0 |
| 工作温度 | -40°C ~ 120°C |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 100 |
| 产品 | Barrier Terminal Blocks |
| 产品种类 | Barrier Terminal Blocks |
| RoHS | RoHS Compliant |
| 安装方式 | Vertical |
| 外壳材料 | Thermoplastic |
| 位置/触点数 | 5 |
| 长度 | 74.5 mm |
| 线规范围 | 22-14 |
| 安装风格 | Open End Position |
| 线规最大 | 14 |
| 线规最小 | 22 |
| 螺纹尺寸 | 6-32 x 1/4 |
| 工作电压（最大） | 300VAC |
| 工作温度范围 | -40C to 120C |
| 弧度硬化 | No |
| 触点电镀 | Tin |
| 额定电流（最大值） | 25/Contact A |
| 性别 | PL |
| 联系方式行数 | 2 |
| 触点材料 | Brass |
| 产品长度（mm ） | 74.5 mm |
| 产品厚度（毫米） | 27.94 mm |
| 联系间距（mm） | 11.1 mm |
| 产品高度（mm ） | 13.99 mm |
| AgencyApprovals | ULRecognized |
| Brand/Series | 1546670 |
| Current,Rating | 25A |
| NumberofPoles | 5 |
| NumberofRows | Double |
| PinSpacing | 0.4375(11.10)In.(mm) |
| PrimaryType | Barrier |
| Voltage,Rating | 300V |
| Wire,AWG | 22-14 |
| 额定电压 | 300V |
| 线规 | 14-22 AWG |
| 系列 | Buchanan |
| 隔板类型 | 2 Wall (Dual) |
| 额定电流 | 25A |
| 电路数量 | 5 |
| 特性 | Flange |
| 顶部端接 | Screws |
| 间距 | 0.437" (11.10mm) |
| 进线数 | 10 |
| 排数 | 2 |
| 底部端接 | Closed |
| 端子块类型 | Barrier Block |
| Centerline (Pitch) | 11.1 mm [ .4375 in ] |
| 线径范围 | 22 – 14 AWG [ .3 – 2 mm² ] |
| 封装方法 | 纸箱 |
| 螺钉尺寸 | 6-32 |
| 连接器和端子端接到 | 印刷电路板 |
| 安装插针 | 不带 |
| 行数 | 2 |
| 阻隔种类 | 双层阻隔 |
| 长度 | 74.5 mm [ 2.93 in ] |
| 位置数 | 5 |
| UL 易燃性等级 | UL 94V-0 |
| 颜色 | 黑色 |
| 螺钉电镀材料 | 镍 |
| 顶级五金件 | 线夹组合头 |
| 端子电镀材料 | 锡 |
| 安装角度 | 垂直 |
| 安装选项 | 端安装耳 |
| 级数 | 1 |
| 端子材料 | 黄铜 |
| 块型 | 扁平 |
| 外壳材料 | 热塑塑料 |
| 工组温度范围 | -40 – 120 °C [ -40 – 248 °F ] |
| 产品类型 | 栅栏端子 |
| 底部端接种类 | 快速连接 |
| 安装耳 | 带有 |
| 额定电流（最大值） (A) | 25 |
| 封装数量 | 100 |
| 额定电流 (A) | 25 |
| 注释 | 其他选件可应要求提供，具体情况请咨询我们的产品信息中心。 |
| 螺钉材料 | 钢 |
| 电压 (V) | 300 |
